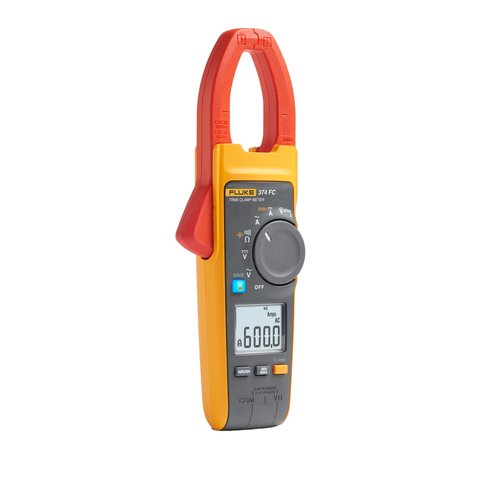

Струмовимірювальні кліщі Fluke 374 FC (4696001)

Струмовимірювальні кліщі Fluke 374 FC — один із приладів класу бездротових тестових інструментів Fluke Connect, що здатен вимірювати True-RMS-значення змінних/постійних струму (600 А) й напруги (1000 В), опір (6 кОм), ємність (1000 мкФ) та постійну напругу у мілівольтному діапазоні.

Розширити діапазон до 2500 А можна за допомогою додаткового давача IFlex — його діаметр і гнучкий дизайн полегшують вимірювання навколо провідників з великим перерізом та у важкодоступних місцях.

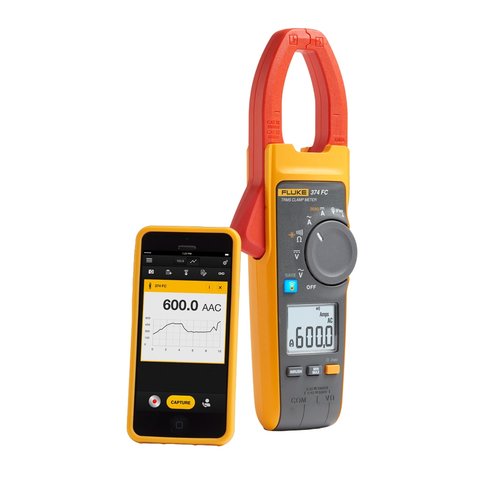

Завдяки Bluetooth-з’єднанню з пристроями Apple та Android (технологія Fluke Connect) є змога передачі даних безпосередньо на смартфон, перебуваючи при цьому на безпечній відстані від високовольтного обладнання. Передбачено функції формування й надсилання звітів одразу з місця роботи та збереження їх у хмарному сховищі.

Прилад поєднує в собі функції амперметра, вольтметра та деяких інших електровимірювальних пристроїв, підходить для використання в промислових та домашніх умовах.

Особливості

• Сумісність із гнучким струмовимірювальним давачем iFlex, який розширює діапазон вимірювань до 2500 A змінного струму, та з магнітним тримачем TPAK (опції, не входять у комплект).
• Точне вимірювання True-RMS-значень для складних нелінійних сигналів.
• Режим Min/Max/Avg.
• Дисплей з підсвічуванням.
• Система бездротової передачі даних Fluke Connect (за допомогою Bluetooth-з’єднання).
• Відеозв’язок ShareLive™.
• М'який футляр для перенесення.

Технічні характеристики

Електричні характеристики
Вимірювання змінного струму через затискач
Діапазон		600,0 А
Роздільна здатність		0,1 А
Похибка		2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц)
Пік-фактор (50/60 Гц)		2,5 при 600 А Додайте 2% для коефіцієнта форми >2
Вимірювання змінного струму з допомогою гнучкого струмового давача
Діапазон		2500 А
Роздільна здатність		0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Похибка		3% ± 5 цифр (5 – 500 Гц)
Пік-фактор (50/60 Гц)		2,5 при 1400 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2
Відстань від оптимального положення		i2500-10 Flex	i2500-18 Flex	Error
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури.
Постійний струм
Діапазон		600,0 А
Роздільна здатність		0,1 А
Похибка		2% ± 5
Напруга змінного струму
Діапазон		1000,0 В
Роздільна здатність		0,1 В (≤600.0 В) 1 В (≤1000 В)
Похибка		1,5% ± 5 (20 – 500 Гц)
Напруга постійного струму
Діапазон		1000,0 В
Роздільна здатність		0,1 В (≤600.0 В) 1 В (≤1000 В)
Похибка		1% ± 5
Напруга постійного струму в мВ діапазоні
Діапазон		500,0 мВ
Роздільна здатність		0,1 мВ
Похибка		1% ± 5
Опір
Діапазон		6 кОм
Роздільна здатність		0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом)
Похибка		1% ± 5
Ємність
Діапазон		1000 мкФ
Роздільна здатність		0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Похибка		1% ± 4 цифри
Загальні характеристики
Максимальна напруга між будь-яким терміналом та заземленням		1000 В
Габарити		249 мм × 85 мм × 45 мм
Вага		395 г
Ширина розкриття затискача		34 мм
Робоча температура		–10°C – +50°C
Температура зберігання		–40°C – +60°C
Робоча вологість		Без конденсації (˂10°C) ≤ 90% відн. вол. (10°C – 30°C) ≤ 75% відн. вол. (30°C – 40°C) ≤ 45% відн. вол. (40°C – 50°C)
Робоча висота		3000 метрів
Висота над рівнем моря при зберіганні		12 000 метрів
Живлення		2 AA, NEDA 15А, IEC LR6
Температурні коефіцієнти		Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C
Безпека		IEC 61010-1, ступінь забруднення 2 IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В
Радіочастотна сертифікація		T68-FBLE IC:6627A-FBLE
Електромагнітна сумісність
Міжнародні стандарти		IEC 61326-1: портативне обладнання, електромагнітне середовище, IEC 61326-2-2 CISPR 11: група 1, клас А
Корея (КСС)		Обладнання класу А (промислове устаткування мовлення та зв'язку)
США (FСС)		47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103

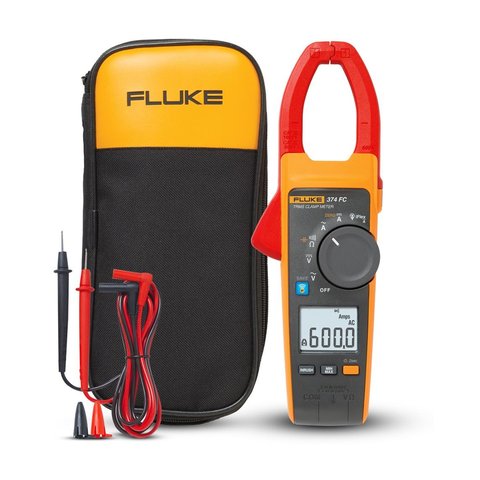

Комплектація

• Струмовимірювальні кліщі Fluke 374 FC — 1 шт.
• Комплект вимірювальних щупів TL75 — 1 шт.
• Батарея АА — 2 шт.
• М'який футляр — 1 шт.
• Інструкція — 1 шт.
