Трасошукач Fluke 2062 (5353866)
Все про товар
Опис
Fluke 2062 (5353866) — точний і безпечний інструмент для діагностики електропроводки під напругою та без напруги в житлових, комерційних та промислових приміщеннях до САТ IV 600 В. Ця категорія забезпечує найвищий захист від небезпечних перенапруг і піків до 8000 В, які можуть виникнути на підприємствах, заводах і в лікарнях, де критичне обладнання не можна вимикати.
Прилад допомагає виявити обриви та короткі замикання. Різні режими та функції надають гнучкість для діагностики широкого спектра проблем, з якими ви можете зіткнутися під час роботи.

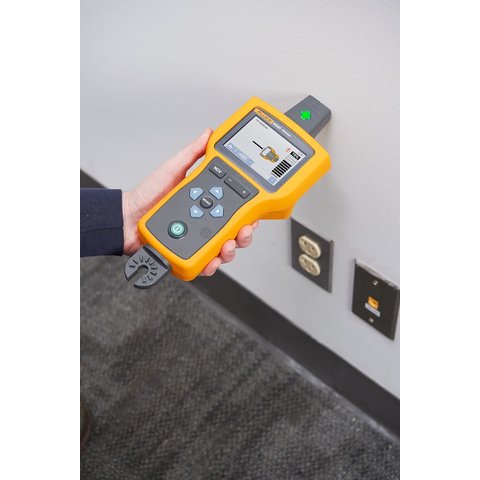

Запатентований Smart Sensor™ робить трасування проводів швидшим і легшим. Він допомагає візуалізувати та точно відтворити мережу проводів під напругою, навіть якщо вони розташовані в стінах, підлозі та стелі. Дані відображаються на кольоровому 3,5-дюймовому TFT LCD-дисплеї з високою роздільною здатністю. Вбудовані інтерактивні підказки забезпечують зручне використання, як для новачків, так і для досвідчених користувачів.
Чотири режими трасування

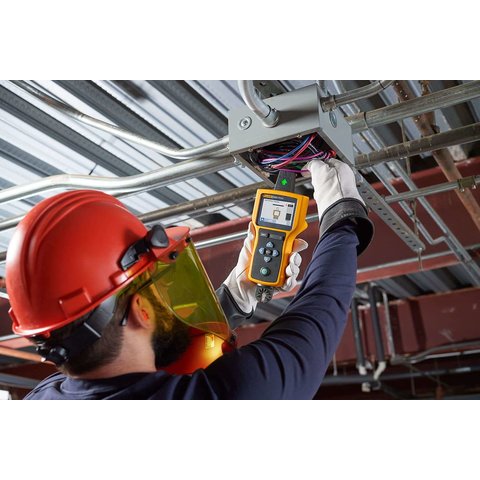

Трасошукач виявляє сигнал у проводах і кабелях двома способами: пасивне трасування без передавача для безконтактного виявлення напруги та активне трасування з передавачем для всіх інших режимів. Давач на кінчику приймача може простежувати дроти в кутах, тісних просторах і розподільчих коробках.
- Режим «Smart Sensor»: виявлення проводів під напругою та візуалізація на великому кольоровому РК-дисплеї
- Режим «Точність»: більш точне виявлення проводу

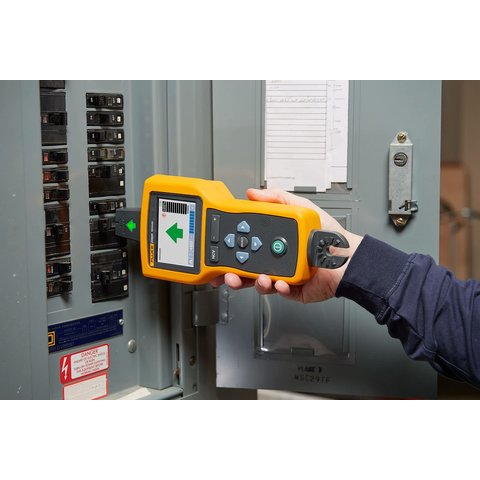

- Режим «Автомат»: легка ідентифікація вимикачів і запобіжників на основі найсильнішого зафіксованого сигналу
- Режим «Безконтактне виявлення напруги»: трасування проводів під напругою без використання передавача
Три режими потужності трансмітера

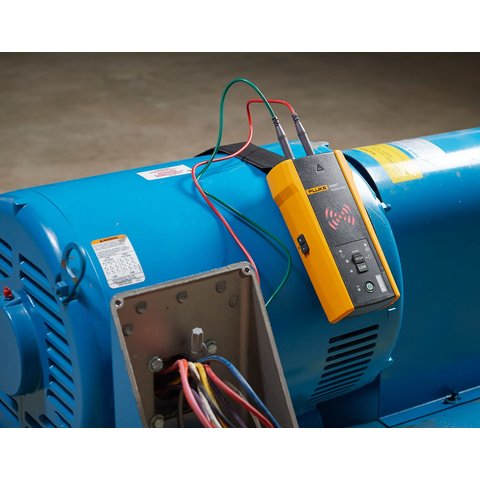

2000-T працює з проводами під напругою та без напруги до САТ IV 600 В і має режими високої, низької та циклічної потужності. Ці режими змінюють силу індукованого сигналу і забезпечують точніші результати залежно від досліджуваного кола
- Режим «High»: для звичайних проводів під напругою та без напруги
- Режим «Low»: для точного трасування зі слабким сигналом, щоб зменшити вплив на сусідні дроти та металеві предмети
- Режим «Loop»: для замкнутих кіл без напруги
Особливості

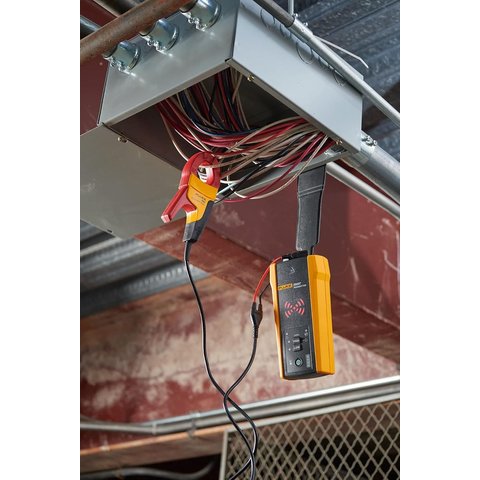

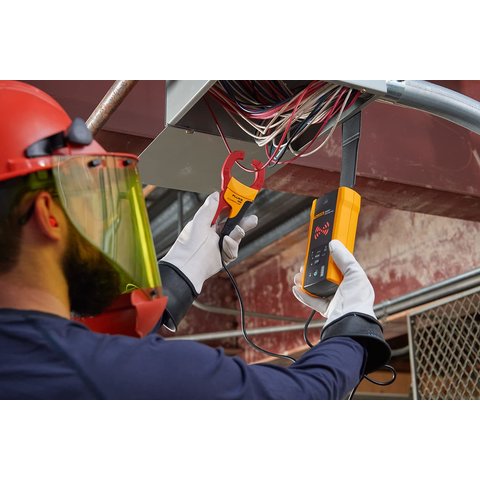

- У комплекті трансмітер, ресивер та струмовимірювальні кліщі
- Інноваційний давач Smart Sensor™ візуалізує розташування електричних проводів під напругою на кольоровому екрані
- Чотири режими трасування
- Три режими потужності трансмітера
- Вісім рівнів чутливості трансмітера
- Дві частоти вихідного сигналу: 2000-T автоматично визначає під напругою коло чи ні, і вибирає вихідну частоту 6 кГц або 33 кГц
- Клас захисту: САТ IV 600
Технічні характеристики
| Характеристика | Ресивер 2062R | Трансмітер 2000T | i400 AC |
| Категорія вимірювань | CAT IV 600 В | CAT IV 600 В | CAT IV 600 В / CAT III 1000 В |
| Робоча напруга | 600 В (AC/DC) | 600 В (AC/DC) | 1000 В (АС) |
| Робоча частота | Під напругою: 6,25 кГц | Під напругою: 6,25 кГц | — |
| Без напруги: 32,768 кГц | Без напруги: 32,768 кГц | ||
| Індикатор сигналу | цифровий, звуковий, гістограма | світлодіодний, звуковий | — |
| Час відгуку | Smart Sensor: 500 мс | Контроль напруги мережі: 1 с | — |
| Давач наконечника (під напругою/без напруги): 500 мс | |||
| Безконтактно: 500 мс | Контроль напруги батареї: 1 с | ||
| Стан батареї: 5 с | |||
| Вихідний струм (типово) | — | Коло під напругою: Режим «High»: 60 мА RMS Режим «Low»: 30 мА RMS |
— |
| Коло без напруги: Режим «High»: 110 мА RMS Режим «Low»: 40 мА RMS Циклічний з тестовими щупами: 160 мА RMS Циклічний з кліщами і400: 385 мА RMS |
|||
| Вихідна напруга (номінальна) | — | Коло під напругою: Режим «High»: 14 Вт при 230 В АС/50 Гц / 3,33 кОм при 230 В АС Режим «Low»: 4,6 Вт при 230 В АС/50 Гц / 11,5 кОм при 230 В АС |
— |
| Коло без напруги: Режим «High»: 31 В RMS, 140 Vp-p, 0,86 Вт при навантаженні 1 кОм Режим «Low»: 27,5 В RMS, 120 Vp-p, 0,1 Вт при навантаженні 1 кОм Циклічний з тестовими щупами: 32 В RMS, 140 Vp-p, 0,87 Вт при навантаженні 1 кОм Циклічний з кліщами і400: 31 мВ, 0,89 Вт при навантаженні 1 Ом |
|||
| Відстань (відкритий простір) | Режим індикації сигналу кабелю за допомогою давача Smart Sensor™: ≤ 15 см (6ʺ), 230 В АС рівень чутливості 2 |
— | — |
| Давач наконечника під напругою: Максимальна відстань по повітрю: до 6,1 м (20 футів) Точне визначення: ~5 см (1,97ʺ) |
|||
| Давач наконечника без напруги: Максимальна відстань по повітрю: до 4,5 м (14,7 футів) Точне визначення: ~5 см (1,97ʺ) |
|||
| Безконтактно (40 – 400 Гц): Максимальна чутливість: 90 В до 2 м Мінімальна чутливість: ~600 В до 1 см |
|||
| Діапазон струму | — | — | 400 А |
| Похибка | — | — | 2% + 0,06 A (45 – 400 Гц) |
| Екран | Ресивер 2062R | Трансмітер 2000T | i400 AC |
| Діагональ дисплею | LCD 89 мм (3,5ʺ) | LEDs | — |
| Розмір дисплею (ширина × висота) | 70 мм × 52 мм (2,76 × 2,07ʺ) | — | — |
| Роздільна здатність | 480 × 320 пікселів | — | — |
| Тип | Кольоровий TFT LCD | LEDs | — |
| Глибина кольору | 16 біт | Індикатор робочого режиму: червоний Стан батареї LEDs: зелений, жовтий, червоний |
— |
| Підсвічування | + | — | — |
| Загальні характеристики | Ресивер 2062R | Трансмітер 2000T | i400 AC |
| Робоча температура | -20°C - +50°C (-4°F - +122°F) | ||
| Відносна вологість | 45%: -20°C - ˂10°C або 40°C - 50°C (-4°F - ˂50°F або 104°F - 122°F) 95% (без конденсації): 10°C - ˂30°C (50°F - ˂86°F) 75%: 30°C - ˂40°C (86°F - ˂104°F) |
10°C - ˂30°C (95%: 50°F - ˂86°F) 30°C - ˂40°C (75%: 86°F - ˂104°F) 40°C - ˂50°C (45%: 104°F - ˂122°F) |
|
| Робоча висота | 2 000 м (6561 футів) | ||
| Клас захисту | IP 40 | ||
| Ударостійкість | витримує падіння з висоти 1 м (3,28 футів) | ||
| Живлення | 4 лужні батареї АА | 8 лужних батарей АА | — |
| Ресурс батареї | ~20 год | High/Low режими: ~25 год Циклічний: ~18 год |
— |
| Індикатор стану батареї | + | + | — |
| Споживана потужність (типова) | 110 мA | High/Low режими: 70 мА Циклічний з кліщами: 90 мА Без сигналу: 10 мА |
— |
| Запобіжник | — | 1,6 А, 700 В, швидкої дії, Ø 6 × 32 мм, захист від коротких замикань до 50 кА |
— |
| Макс. діаметр провідника | — | — | 32 мм (1.26ʺ) |
| Габарити | ~277 × 112 × 65 мм (10,92 × 4,43 × 2,55ʺ) | ~183 × 93 × 50 мм (7,2 × 3,66 × 1,97ʺ) | ~150 × 70 × 30 мм (5,9 × 2,75 × 1,18ʺ) |
| Вага | ~0,544 кг | ~0,57 кг | ~0,114 кг |
Завантажити технічні характеристики набору для трасування Fluke 2062 (англ.)
Завантажити посібник користувача Fluke 2052R/2062R/2000T (англ.)

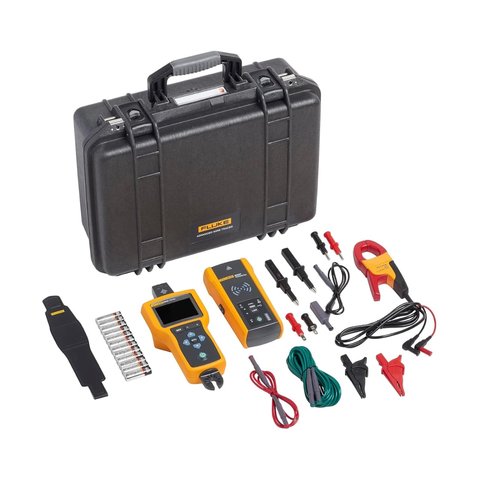

Комплектація

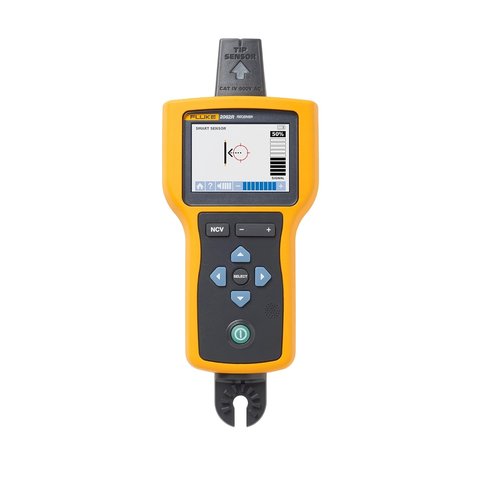

- Трасошукач (ресивер) Fluke 2062R Smart Sensor — 1 шт.

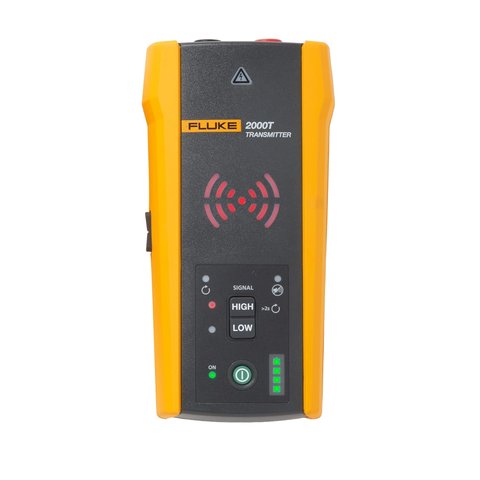

- Трасошукач (трансмітер) Fluke 2000T — 1 шт.

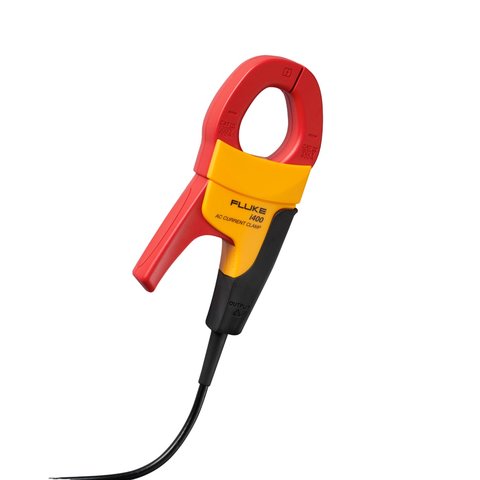

- Струмовимірювальні кліщі Fluke i400 — 1 шт.
- Комплект тестових щупів та аксесуарів Fluke 2000ACC:
- Тестові щупи (червоний, чорний), 1 м — 2 шт.
- Тестовий щуп (зелений), 7 м — 1 шт.
- Тестові пробники (чорні) — 2 шт.
- Затискачі «крокодил» (червоний, чорний) — 2 шт.
- Адаптери для розетки з пласкими штирями (червоний, чорний) — 2 шт.
- Адаптери для розетки з круглими штирями (червоний, чорний) — 2 шт.
- Магнітне кріплення — 1 шт.
- Твердий преміум-футляр — 1 шт.
- Батарея — 12 шт.
- Посібник користувача — 1 шт.
