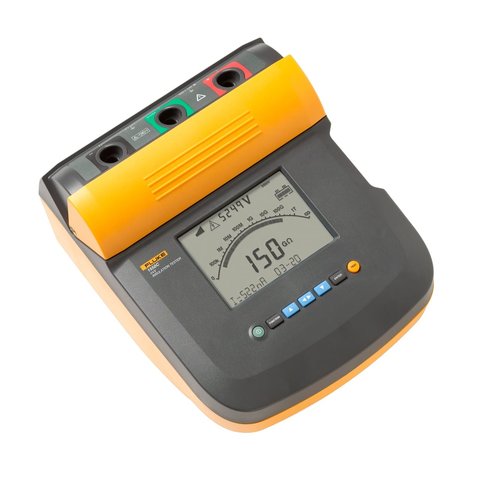

Fluke 1550C здійснює цифрову перевірку ізоляції напругою до 5 кВ. Ідеальний інструмент для профілактичного чи планового технічного обслуговування, призначеного для запобігання ймовірних несправностей обладнання або їхньої ранньої діагностики. Ви можете самостійно налаштувати тестову напругу в діапазоні від 250 до 1000 В з кроком 50 В чи кроком 100 В при значенні понад 1000 В.
| Вимірювання опору ізоляції | ||
|---|---|---|
| Тестова напруга (постійний струм) | Діапазон | Точність |
| 250 В | ˂200 кОм | не визначено |
| від 200 кОм до 5 ГОм | 5% | |
| від 5 ГОм до 50 ГОм | 20% | |
| >50 Гом | не визначено | |
| 500 В | ˂200 кОм | не визначено |
| від 200 кОм до 10 ГОм | 5% | |
| від 10 ГОм до 100 ГОм | 20% | |
| >100 ГОм | не визначено | |
| 1000 В | ˂200 кОм | не визначено |
| від 200 кОм до 20 ГОм | 5% | |
| від 20 ГОм до 200 ГОм | 20% | |
| >200 ГОм | не визначено | |
| 2500 В | ˂200 кОм | не визначено |
| від 200 кОм до 50 ГОм | 5% | |
| від 50 ГОм до 500 ГОм | 20% | |
| >500 ГОм | не визначено | |
| 5000 В | ˂200 кОм | не визначено |
| від 200 кОм до 100 ГОм | 5% | |
| від 100 ГОм до 1 ТОм | 20% | |
| >1 ТОм | не визначено | |
| 10000 В (тільки моделі 1555) | ˂200 кОм | не визначено |
| Вимірювання струму витоку | від 1 нА до 2 мА | ±(5 % + 2 нА) |
| Вимірювання ємності | від 0,01 мкФ до 15,00 мкФ | ±(15% показань + 0,03 мкФ) |
| Таймер | Діапазон | Роздільна здатність |
| від 0 до 99 хвилин | Налаштування: 1 хвилина Індикація: 1 секунда |
|
| Сигнал про наявність струму в колі | Діапазон сигналізації | Точність напруги |
| від 30 В до 660 В змін./пост. струму, 50/60 Гц | ± (15 % + 2 В) | |
| Діапазон гістограми | від 0 до 1 ТОм | |
| Придушення наведеного змінного струму електромережі | не більше 2 мА | |
| Швидкість заряджання для ємнісного навантаження | 5 сек/мкФ | |
| Швидкість розряджання для ємнісного навантаження | 1,5 с/мкФ | |
| Дисплей | 75 мм × 105 мм | |
| Живлення | свинцево-кислотний акумулятор 12 В, Yuasa NP2.8-12 | |
| Напруга на вході пристрою для заряджання | 85 - 250 В змін., 50/60 Гц 20 ВА | |
| Цей прилад Класу ІІ (подвійна ізоляція) постачається з кабелем живлення Класу 1 (заземлений). Контакт захисного заземлення всередині не підключений. Додатковий термінал використовується тільки для підключення вилки. | ||
| Робоча температура | від -20ºC до +50ºC (від -4ºF до 122ºF) | |
| Температура зберігання | від -20ºC до +65ºC (від -4ºF до 149ºF) | |
| Вологість | від 80% до 31ºC, лінійно зменшується до 50% при 50ºC | |
| Висота над рівнем моря | 2 000 м | |
| Захист входу від перенавантаження | 1000 В змін. | |
| Габарити | 170 мм × 242 мм × 330 мм (6,7 дюймів × 9,5 дюймів × 13 дюймів) | |
| Вага | 3,6 кг (7,94 фунта) | |
| Категорія безпеки | IEC 61010-1: категорія перенапруги II, ступінь забруднення 2 | |
| IEC 61010-2-030: 600 В CAT IV, 1000 В CAT III | ||
| IEC 61557-1, IEC 61557-2 | ||
| Електромагнітна сумісність | EN 61326 | |
| Точність тестера чинна впродовж 1 року після калібрування при робочих температурах від 0°C до 35°C. Для робочих температур поза цим діапазоном (від -20°C до 0°C та від 35°C до 50°C) слід додавати по ±0,25% на °C, для смуги пропускання 20% слід додавати по ±1% на °C. | ||
