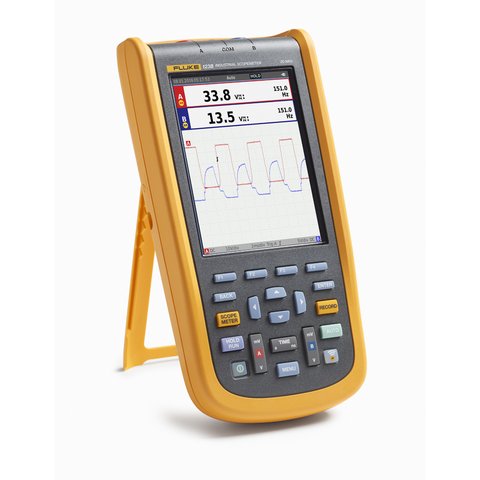

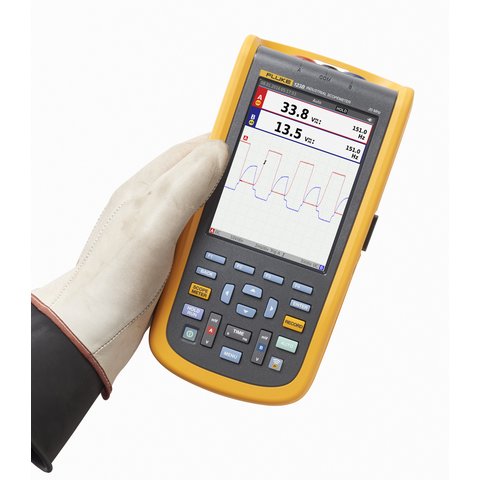

Цифровий осцилограф Fluke 123B (4755659)
Код: 897930
Цифровий осцилограф Fluke 123B (4755659)
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
121968.00 ₴
Все про товар
Відео
Відео
Відео
Відео
3 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Осцилограф/мультиметр: 2 канали. Connect-and-View, IntellaSet™/AutoReading, сумісність з Fluke Connect. Смуга пропускання: 20 МГц. Час наростання імпульсу: 17,5 нс. ІР51. Читати далі
Опис
Компактний осцилограф-мультиметр ScopeMeter® серії 120В — це надійний прилад для пошуку несправностей та технічного обслуговування електричного та електромеханічного обладнання. Універсальність інструменту полягає у поєднанні функцій осцилографа, мультиметра та високошвидкісного реєстратора в одному пристрої.
Інноваційні функції промислових вимірювальних приладів ScopeMeter® серії 120В дозволяють технічним фахівцям пришвидшити пошук та усунення несправностей, а також отримувати необхідні дані для належного функціонування систем. Прилади забезпечують відображення форми сигналу з використанням технології автоматичної синхронізації Connect-and-View™, а також автоматичний перегляд вимірювань за допомогою Fluke IntellaSet™, при цьому ручне налаштування не потрібне. Функція виявлення подій дає змогу зберігати та реєструвати складні події, що перемежовуються, для подальшого перегляду та аналізу.
Режим Connect and View™: розпізнає форму сигналу й автоматично встановлює правильні параметри запуску для забезпечення стабільного, надійного та відтворюваного відображення. Дає змогу працювати практично з будь-якими сигналами, включно з сигналами електроприводів, без використання параметрів налаштувань і не торкаючись кнопок.
IntellaSet™/AutoReading: при використанні автоматичного зчитування застосовуються алгоритми для інтелектуального аналізу виміряних форм сигналів і на екрані відображаються найбільш підхожі значення вимірювань, що дозволяє значно спростити отримання необхідних даних. Наприклад, якщо вимірюваний сигнал є сигналом напруги в мережі, то автоматично відображаються показання середньоквадратичної напруги й частоти (Гц). Якщо ж сигнал є прямокутним, то автоматично відображаються розмах напруги та частота.
Режим комплексного запису. Найскладніше фіксуються помилки, що виникають зрідка, однак постійно повторюються. Вони можуть бути спричинені поганими з’єднаннями, пилом / брудом, корозією чи просто пошкодженою проводкою. Обладнання може вийти з ладу також через інші фактори: вимкнення живлення, спадання напруги живлення, запуск чи зупинка двигуна. Можливо, вас не буде поруч, коли це станеться, але тестовий інструмент Fluke серії 120B буде й запише всі необхідні дані. Ви також можете створити графік мінімальних/максимальних пікових значень або зареєструвати лінію розгортки сигналу. На додачу при наявності карти пам’яті micro-SD час запису може бути збільшено до 14 днів. Для виявлення нерегулярних збоїв просто встановіть граничне значення для показань приладу чи осцилограми, після чого відхилення будуть відмічатися як унікальні події. Більше не потрібно робити пошук у величезних обсягах даних. Достатньо переходити від однієї зафіксованої події до іншої, зберігаючи при цьому доступ до всього масиву даних.
Особливості
- Цифровий осцилограф і мультиметр з двома входами
- Смуга пропускання: 20 МГц
- Зручна функція автоматичної синхронізації Connect-and-View ™ для автоматичної роботи
- Технологія IntellaSet™ забезпечує автоматичне і інтелектуальне налаштування цифрового виводу відповідно до виміряного сигналу
- Функція виявлення подій реєстратора забезпечує збереження сигналів, що перемежовуються та які важко знайти, на повторюваних формах сигналів до 4 кГц
- Сумісність з мобільним застосунком Fluke Connect
- Міцна конструкція, що витримує вібрації 3g, удари 30g, з рівнем захисту IP51 відповідно до стандарту EN/IEC60529
Модельний ряд осцилографів Fluke серії 120B:
- B/EU – версія для Європейського ринку
- B/INT – версія для Інших країн світу
- B/S – у комплекті ПЗ FlukeView® ScopeMeter® для Windows®
Технічні характеристики
| Вертикальне відхилення | ||
|---|---|---|
| Частотна характеристика — підключення по постійному струму | Без давачів та вимірювальних щупів (з адаптером BB120) | по постійному струму і до 20 МГц (–3 дБ) |
| З екранованими вимірювальними щупами STL120-IV 1:1 | по постійному струму і до 12,5 МГц (–3 дБ) / по постійному струму і до 20 МГц (–6 дБ) | |
| З давачем VP41 10:1 | по постійному струму і до 20 МГц (–3 дБ) | |
| Частотна характеристика — підключення по змінному струму (спад за нижніми частотами) | Без давачів та вимірювальних щупів | ˂ 10 Гц (–3 дБ) |
| З екранованими вимірювальними щупами STL120-IV 1:1 | ˂ 10 Гц (–3 дБ) | |
| З давачем VP41 10:1 | ˂ 10 Гц (–3 дБ) | |
| Час наростання (без давачів і вимірювальних щупів) | ˂ 17,5 нс | |
| Вхідний імпеданс | Без давачів та вимірювальних щупів | 1 МОм//20 пФ | З BB120 | 1 МОм//24 пФ |
| З екранованими вимірювальними щупами STL120-IV 1:1 | 1 МОм//230 пФ | |
| З давачем VP41 10:1 | 5 МОм//15,5 пФ | |
| Чутливість | від 5 мВ до 200 В/под. | |
| Аналоговий обмежувач смуги пропускання | 10 кГц | |
| Режими відображення | A, -A, B, -B | |
| Максимальна напруга на входах А і В | Постійна, з вимірювальними щупами або давачем VP41 | 600 В RMS CAT IV, 750 В RMS макс. напруга |
| З BB120 | 600 В RMS | |
| Максимальна коливальна напруга між будь-яким терміналом та заземленням | 600 В RMS CAT IV, 750 В RMS до 400 Гц | |
| Горизонтальне відхилення | ||
| Режими роботи осцилографа | нормальний, одиничний, режим розгортки | |
| Діапазони (норм.) | Еквівалентна вибірка | від 20 до 500 нс/под. |
| Вибірка в реальному часі | від 1 мкс до 5 с/под. | |
| Одиничний (в реальному часі) | від 1 мкс до 5 с/под. | |
| Розгортка (в реальному часі) | від 1 с до 60 с/под. | |
| Частота дискретизації (одночасно для обох каналів) | Рівномірна дискретизація (повторювані сигнали) | до 4 Гвиб/с |
| Дискретизація в реальному масштабі часу від 1 мкс до 60 с/под. | 40 Мвиб/с | |
| Пуск | ||
| Режими оновлення екрана | у режимі автоколивань, у режимі синхронізації | |
| Джерело | А, В | |
| Чутливість А і В | постійний струм і до 5 МГц | 0,5 под або 5 мВ |
| при 40 МГц | 4 поділки | |
| при 60 МГц | не визначено | |
| Фронт | додатний, від'ємний | |
| Розширені функції осцилографа | ||
| Режими відображення | нормальний | виявлення викидів від 25 нс; відображення безперервної осцилограми аналогового типу |
| згладжування | придушення відображення шумів сигналу | |
| сплески вимк. | не реєструє викиди між відліками | |
| що огинає | реєстрація й відображення мінімального та максимального показань за період часу | |
| Автоматичне налаштування (Connect-and-View™) | Безперервне повністю автоматизоване регулювання масштабу за осями напруги й часу, рівнів запуску розгортки, мертвої зони запуску й виходу з синхронізації. Можливість ручного налаштування амплітуди, швидкості розгортки чи рівня запуску. | |
| Вхід А та вхід В | ||
| Вказані нижче значення похибок (відсотки від показань + кількість символів молодшого розряду) чинні в діапазоні від 18 до 28 °C. На кожен °C поза межами діапазону слід додати 0,1 × (нормована похибка). При вимірюванні напруги давачем 10:1 слід додати похибку давача + 1%. Не екрані має відображатися більше одного періоду сигналу. |
||
| Напруга постійного струму (V DC) | ||
| Діапазони | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Похибка | ± (0,5 % + 5) | |
| Придушення синфазної завади (CMRR) | >100 дБ при постійному струмі, > 60 дБ при 50, 60 або 400 Гц | |
| Відліки у всьому діапазоні | 5 000 відліків | |
| TRUE-RMS-значення напруги (В змінного та В змінного + В постійного струму) | ||
| Діапазони | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Похибка у межах від 5 до 100% діапазону (підключення по постійному струму) | від постійного струму 60 Гц (В змінного + постійного струму) | ± (1 % + 10) |
| від 1 до 60 Гц (В змінного струму) | ± (1 % + 10) | |
| Похибка у межах від 5 до 100% діапазону (підключення по змінному або по постійному струму) | від 60 Гц до 20 кГц | ± (2,5 %+15) |
| Придушення постійної складової (тільки для напруги змінного струму) | > 50 дБ | |
| Придушення синфазної завади (CMRR) | >100 дБ для постійного струму | |
| > 60 дБ при 50, 60 або 400 Гц | ||
| Відліки у всьому діапазоні | 5 000 відліків, показання приладу не залежить від коефіцієнта амплітуди сигналу | |
| Пік | ||
| Режими | максимальне пікове значення, мінімальне пікове значення або розмах | |
| Діапазони | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Похибка | максимальне / мінімальне пікове значення | 5% від діапазону |
| розмах сигналу | 10% від діапазону | |
| Відліки у всьому діапазоні | 500 відліків | |
| Частота (Гц) | ||
| Діапазони | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 50 МГц | |
| Діапазони частот | від 15 Гц (1 Гц) до 50 МГц при безперервному автоматичному налаштуванні | |
| Похибка в діапазоні від 1 Гц до 1 МГц | ± (0,5 % + 2) | |
| Відліки у всьому діапазоні | Максимальний показник дисплея 10 000 | |
| Число обертів на хвилину | ||
| Максимальний показник | 50,00 тис. об./хв. | |
| Похибка | ± (0,5 % + 2) | |
| Робочий цикл (Імпульс) | ||
| Діапазон | від 2 до 98 % | |
| Діапазон частот | від 15 Гц (1 Гц) до 30 МГц при безперервному автоматичному налаштуванні | |
| Тривалість імпульсу (PULSE) | ||
| Діапазон частот | від 15 Гц (1 Гц) до 30 МГц при безперервному автоматичному налаштуванні | |
| Відліки у всьому діапазоні | 1 000 відліків | |
| Сила струму (AMP) | ||
| З струмовими кліщами | Діапазони | Як при вимірюванні напруги пост. струму, напруги змінного струму, напруги пост. і змін. струму або пікового значення |
| Коефіцієнти посилення | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА | |
| Похибка | Як при вимірюванні напруги пост. струму, напруги змінного струму, напруги пост. і змін. струму або пікового значення (додавання похибки вимірювання струму) | |
| Температура (TEMP) з додатковим давачем температури | ||
| Діапазон | 200 °C/поділка (200 °F/поділка) | |
| Коефіцієнт посилення | 1 мВ/°C і 1 мВ/°F | |
| Похибка | Як при вимірюванні напруги пост. струму (додавання похибки вимірювання температури) | |
| Децибели (дБ) | ||
| 0 дБВ | 1 В | |
| 0 дБм (600 Ом / 50 Ом) | 1 мВт відповідає 600 Ом або 50 Ом | |
| дБ напруги | Напруга постійного, змінного або змінного + постійного струму | |
| Відліки у всьому діапазоні | 1 000 відліків | |
| Коефіцієнт амплітуди (CREST) | ||
| Діапазон | 1–10 | |
| Відліки у всьому діапазоні | 90 відліків | |
| Фаза | ||
| Режими | від A до B, від B до A | |
| Діапазон | від 0 до 359 градусів | |
| Роздільна здатність | 1 градус | |
| Напруга ШІМ | ||
| Призначення | Вимірювання параметрів широтно-імпульсних модульованих сигналів, наприклад, виходів зворотного перетворювача електрорушійного приводу | |
| Принцип дії | Показники відображають ефективну напругу відповідно до середнього значення за вибірками за ціле число періодів основної частоти | |
| Похибка | Як при вимірюванні середньоквадратичного значення напруги для гармонійних сигналів | |
| Між входом A і загальною шиною Ом (Ω) |
||
| Діапазони | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
| Похибка | ± (0,6 % + 5) 50 Ом ± (2 % + 20) | |
| Відліки у всьому діапазоні | від 50 Ом до 5 МОм — 5 000 відліків, 30 МОм — 3 000 відліків | |
| Вимірювальний струм | від 0,5 мА до 50 нА, зменшується з ростом межі вимірювань | |
| Напруга розімкненого кола | ˂4 В | |
| Перевірка цілісності кіл (Cont) | ||
| Звуковий сигнал | ˂ (30 Ом ± 5 Ом) в діапазоні 50 Ом | |
| Вимірювальний струм | 0,5 мА | |
| Виявлення коротких замикань | ≥ 1 мс | |
| Діод | ||
| Вимірювальна напруга | при 0,5 мА | >2,8 В |
| при розімкненому колі | ˂4 В | |
| Вимірювальний струм | 0,5 мА | |
| Полярність | + на вході A, – на загальному проводі COM | |
| Ємність (CAP) | ||
| Діапазони | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
| Відліки у всьому діапазоні | 5 000 відліків | |
| Вимірювальний струм | від 500 нА до 0,5 мА, зростає з ростом межі вимірювань | |
| Додаткові функції вимірювань | ||
| Встановлення нуля | Встановлює фактичне значення в якості еталонного | |
| Режим AutoHold (на вході А) | Виявляє і фіксує стабільні результати вимірювання. При виявленні стабільних показань генерує звуковий сигнал. Функція AutoHold працює з основним результатом вимірювання, з граничними значеннями 1 В (розмаху) для сигналів змінного і 100 мВ для сигналів постійного струму | |
| З фіксованою десятковою точкою | Активується при використанні клавіш ослаблення | |
| Реєстратор | ||
| Реєстратор фіксує показання вимірювача в режимі вимірювача або безперервно реєструє вибірки сигналів в режимі осцилографа. Інформація зберігається у вбудованій пам'яті приладу або на змінній карті пам'яті SD (тільки моделі 125В або 124В). | ||
| Результати відображаються на дисплеї самописця, на екрані будується графік залежності мінімального і максимального значень вимірювань від часу або виводиться форма сигналу по всіх зафіксованих відліках. | ||
| Результати вимірювань | ||
| Швидкість вимірювань | Макс. 2 вимірювання/сек | |
| Обсяг записуваних даних (мін., макс., середнє значення) | 2 мільйони показань для 1 каналу | |
| Тривалість запису | 2 тижні | |
| Максимальна кількість подій | ="1024" | |
| Запис форми сигналу | ||
| Максимальна частота дискретизації | 400 тисяч відліків/с | |
| Розмір вбудованої пам'яті | Ємність запису — 400 мільйонів відліків | |
| Тривалість запису у вбудовану пам'ять | 15 хвилин з інтервалом 500 мкс 11 годин з інтервалом 20 мс |
|
| Ємність карти SD для запису | 1,5 мільярда відліків | |
| Тривалість запису на карту SD | 11 годин з інтервалом 500 мкс 14 днів з інтервалом 20 мс |
|
| Максимальна кількість подій | ="64" | |
| Загальні характеристики | ||
| Дисплей | Тип | 5,7 дюймів, кольоровий, активна матриця TFT |
| Роздільна здатність | 640 × 480 пікселів | |
| Відображення форми сигналу на дисплеї | Вертикально | 10 поділок по 40 пікселів |
| Горизонтально | 12 поділок по 40 пікселів | |
| Живлення | Зовнішнє | через адаптер живлення BC430 |
| Вхідна напруга | від 10 до 21 В постійного струму | |
| Споживана потужність | зазвичай 5 Вт | |
| Вхідний з'єднувач | гніздо діаметром 5 мм | |
| Внутрішнє | через комплект батарей BP290 | |
| Живлення від батареї | літієво-іонний акумулятор 10,8 В | |
| Час роботи | 7 годин при 50%-вій яскравості підсвічування | |
| Час заряджання | 4 години з вимкненим діагностичним приладом, 7 годин з увімкненим діагностичним приладом | |
| Допустима навколишня температура | від 0 до 40 ° C (від 32 до 104 ° F) під час заряджання | |
| Пам'ять | Внутрішня пам'ять може зберігати 20 наборів даних (дані сигналу на екрані і налаштування) | Гніздо для карти пам'яті microSD з додатковою картою SD (макс. 32 ГБ) |
| Фізичні характеристики | Розмір | 259 × 132 × 55 мм (10,2 × 5,2 × 2,15 дюйми) |
| Вага | 1,4 кг (3,2 фунти) з батареєю | |
| Інтерфейс | З оптичною розв'язкою | Передача копій зображень на екрані (растрові зображення), налаштувань і даних |
| USB для підключення до ПК / ноутбука | Оптично ізольований USB-адаптер / кабель OC4USB, з використанням програмного забезпечення FlukeView® для Windows®. | |
| Додатковий WiFi-адаптер | Швидке перенесення копій екрана (растрових), налаштувань і даних на ПК, ноутбук, планшет, смартфон тощо. Для під'єднання WiFi-ключа передбачений USB-порт. З міркувань безпеки не використовуйте порт USB з кабелем. | |
| Умови навколишнього середовища | ||
| Вимоги до умов навколишнього середовища | MIL-PRF-28800F, Клас 2 | |
| Температура | Робота від батареї | від 0 до 40°C (від 32 до 104 °F) |
| Робота від мережевого адаптера | від 0 до 50°C (від 32 до 122 °F) | |
| Зберігання | від –20 до 60°C (від –4 до 140 °F) | |
| Робоча вологість | при температурі від 0 до 10°C (від 32 до 50 °F) | без конденсації |
| при температурі від 10 до 30°C (від 50 до 86 °F) | 95% | |
| при температурі від 30 до 40°C (від 86 до 104 °F) | 75% | |
| при температурі від 40 до 50°C (від 104 до 122 °F) | 45% | |
| Зберігання | при температурі від –20 до 60°C (від –4 до 140 °F) | без конденсації |
| Висота | 3 км (10 000 футів) | CAT III 600 В |
| 2 км (6 600 футів) | CAT IV 600 В | |
| Зберігання | 12000 м (40000 футів) | |
| Електромагнітна сумісність | IEC 61326-1: промислове обладнання; CISPR 11: група 1, клас A Корея (KCC): обладнання класу А (промислове устаткування мовлення та зв'язку) США (FCC): 47 CFR 15, підрозділ C. Прилад звільняється від ліцензування згідно з пунктом 15.103 |
|
| Бездротовий зв’язок за допомогою адаптера | Діапазон частот: 2412 - 2462 МГц Вихідна потужність: ˂ 100 мВт |
|
| Безпека | IEC 61010-1: ступінь забруднення 2 IEC 61010-2-033: CAT IV 600 В/CAT III 750 В |
|
| Максимальна напруга на входах А і В | безпосередньо на вході або з проводами | 600 В (середньоквадратичне) CAT IV і нижче |
| з адаптером BB120 для з'єднання роз'єму типу «банан» | 600 В (середньоквадратичне) і нижче | |
| Максимальна коливальна напруга між будь-яким терміналом та заземленням | 600 В (середньоквадратичне значення) САТ IV, 750 В (середньоквадратичне значення) до 400 Гц | |
