Зварювальний апарат для оптоволокна DVP-740D
Все про товар
Опис

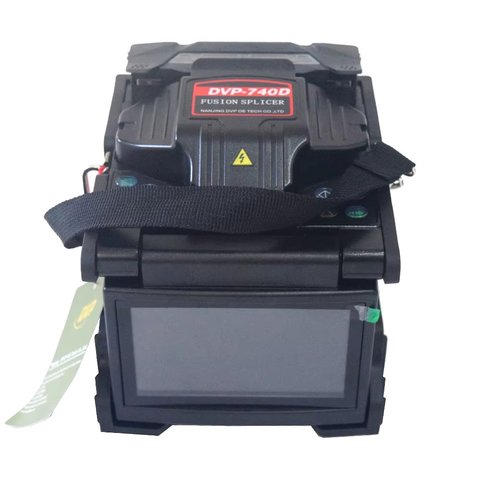

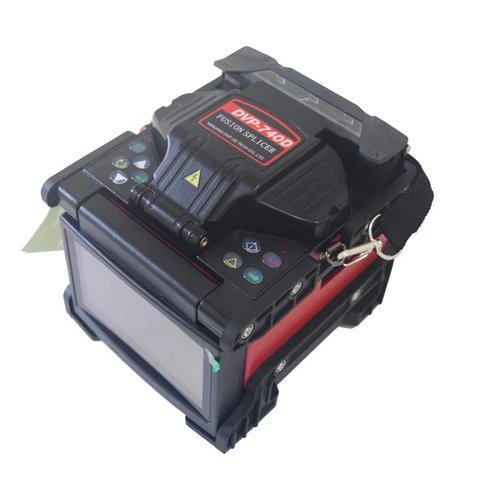

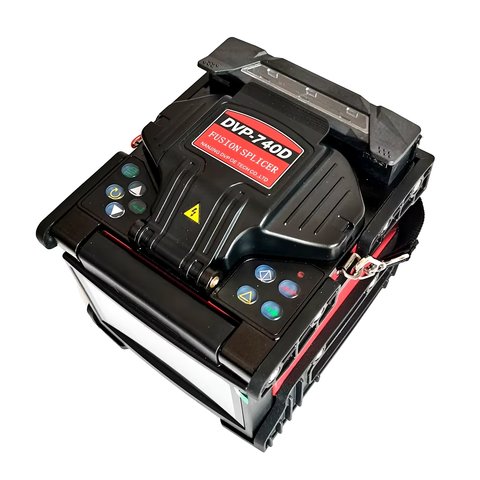

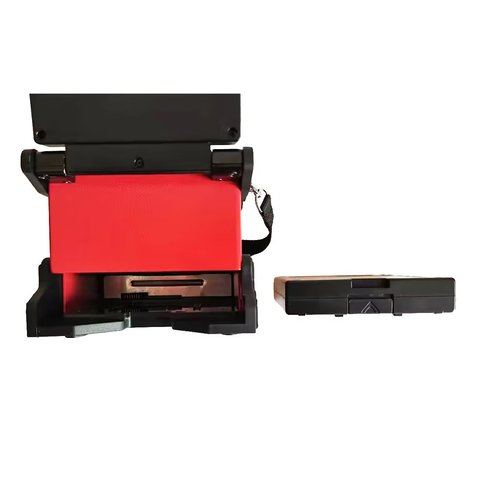

DVP-740D – це компактний зварювальний апарат для оптоволокна з широкими функціональними можливостями та вирівнюванням волокна по серцевині. Оснащений змінною акумуляторною батареєю ємністю 5200 мАг з індикатором заряду та можливістю її самостійної заміни. Заряду батареї вистачає на 260 циклів зварювань і термоусадження.
Апарат дозволяє зварювати більшість поширених волокон, зокрема й волокна зі зменшеними втратами на вигинах типу G.657. Завдяки універсальним притискачам, крім зварювання оптичного волокна, є можливість з'єднувати плоскі розподільні кабелі типу FTTH або патчкордовий кабель Ø 3 мм з термоусадженням спеціалізованою гільзою.
Крім того, у DVP-740D є можливість зварювання волокна в роз'ємі (SOC). Для цього в комплекті апарату передбачені спеціальні змінні притиски для каретки та термозбіжної печі.

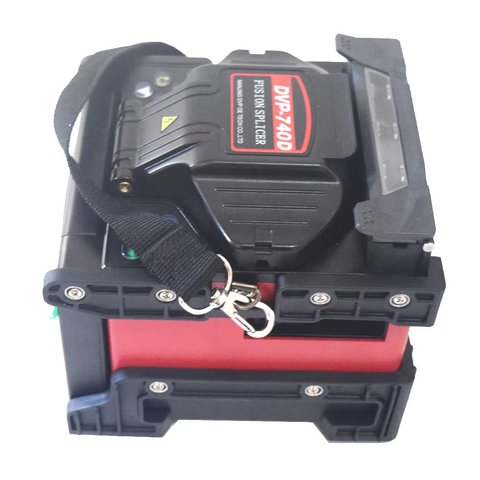

Зварювальний апарат готовий до роботи за суворих умов, оскільки має гумовий кожух, що захищає корпус від механічних пошкоджень, і може працювати при низьких температурах та високій вологості.
Особливості
- Компактний і легкий
- Повністю автоматичний
- Вирівнювання волокон по серцевині
- Універсальні затискачі для волокон (для волокон із захисним покриттям 250 мкм, 900 мкм, патчкордових кабелів Ø 2 і 3 мм та плоских FTTH-кабелів)
- Змінні притиски для монтажу та термоусадження конектора SOC (зварювання в роз'ємі)
- Кольоровий РК-дисплей
- Змінна акумуляторна батарея забезпечує до 260 зварювань з термоусадженням без підзаряджання
Технічні характеристики
| Метод вирівнювання волокон | выравнивание по сердцевине волокна |
| Типи зварюваних волокон | одномодові SM (ITU-T G.652) багатомодові MM (ITU-T G.651) одномодові зі зміщеною областю дисперсії DS (ITU-T G.653) одномодові зі зміщеною ненульовою дисперсією NZDS (ITU-T G.655) одномодові зі зменшеними втратами на вигинах (ITU-T G.657) |
| Діаметр зварюваного волокна/кабелю | 0,1-3,0 мм |
| Довжина зачищеного волокна | 8-16 мм |
| Діаметр волокна | 80-150 мкм |
| Середні втрати на зварному з'єднанні | 0,02 дБ для SM 0,01 дБ для ММ 0,04 дБ для DS 0,04 дБ для NZDS 0,02 дБ для G.657 |
| Час зварювання | 8 с |
| Оцінка втрат зварювання | є |
| Час термоусадження | 20 с |
| Довжина КДЗС | 20-60 мм |
| Максимальна кількість програм зварювання | 80 |
| Максимальна кількість програм термоусадження | 2 |
| Коефіцієнт відбиття від зварного з'єднання | не менше 60 дБ ніж |
| Збереження результатів зварювання | 8 000 результатів зварювання, 128 зображень зварювання |
| Перевірка механічної міцності місця зварювання | зусилля на розтягування 200 г |
| Дисплей | кольоровий, 4,3-дюймовий РК |
| Кратність збільшення місця з'єднання волокон | Х230 |
| Перегляд місця зварювання | осі X та Y одночасно за допомогою двох телекамер на кольоровому РК-дисплеї, з можливістю зміни кута нахилу дисплея |
| Зовнішні інтерфейси | miniUSB |
| Електроживлення | від мережі ~80-265; від акумуляторної батареї 10,8 В ємністю 5200 мАг |
| Кількість циклів зварювання з термоусадженням при живленні від акумуляторної батареї | близько 260 циклів |
| Умови експлуатації | від 0 до 5000 м над рівнем моря відносна вологість повітря від 0 до 95% температура від -25°С до +50°С |
| Захист від вітру | максимально допустима швидкість вітру 15 м/с |
| Габарити (Д×Ш×В) | 142 мм × 122 мм × 138 мм |
| Вага | 1,95 кг (з батареєю) |

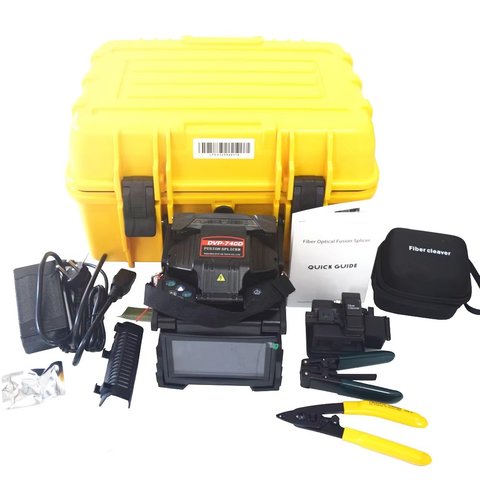

Комплектація
- Зварювальний апарат для оптоволокна DVP-740D — 1 шт.
- Сколювач оптичних волокон — 1 шт.
- Стрипер CFS-3 — 1 шт.
- FTTH-стрипер — 1 шт.
- Жорсткий кейс для перенесення — 1 шт.

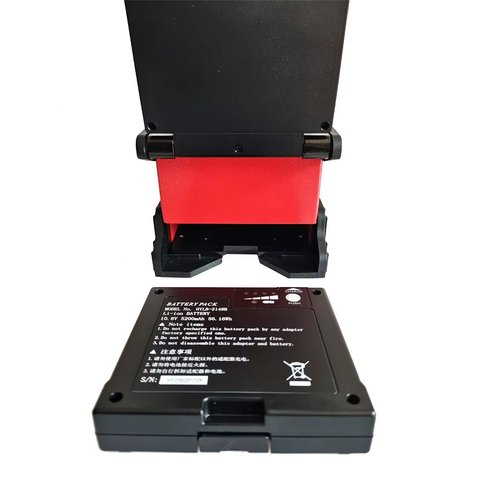

- Акумуляторна батарея HYLB-2148B — 1 шт.
- Мережевий адаптер живлення — 1 шт.
- Мережевий кабель живлення — 1 шт.
- Знімний затискач печі для зварювання в роз'ємі SOC — 1 шт.
- Знімний затискач волокна для зварювання в роз'ємі SOC — 1 шт.
- Запасні електроди — 2 шт.
- Приймальний лоток для термозбіжних КДЗС — 1 шт.
- Пензлик для очищення робочої поверхні зварювального апарату — 1 шт.
