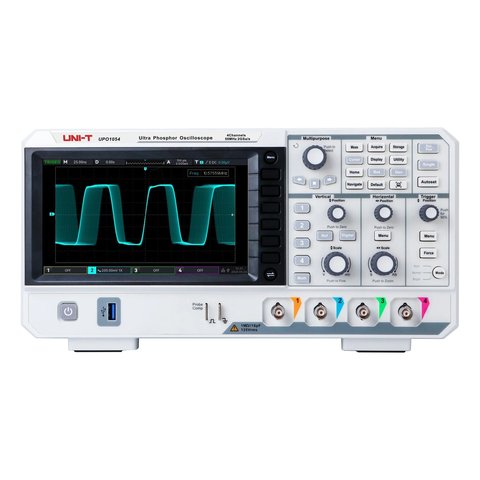

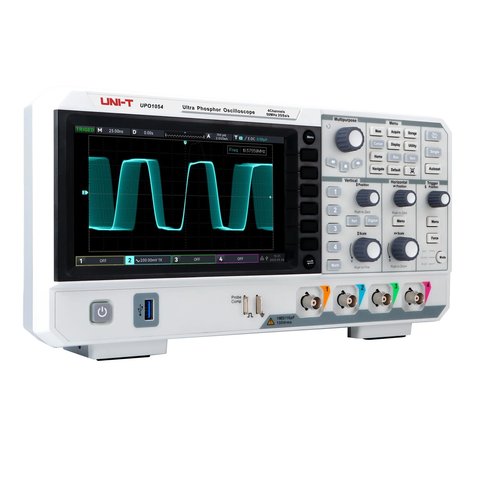

Цифровий осцилограф UNI-T UPO1054
Код: 924142
Цифровий осцилограф UNI-T UPO1054
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
Ціна скоро буде
Все про товар
3 кг Гарантія: 24 місяців
Цифровий 4-канальний осцилогаф зі смугою пропускання 50 МГц, частотою дискретизації 2 Гвиб/с, швидкістю захоплення осцилограм до 500 тис. осц/с та глибиною пам'яті 56 МБ Читати далі
Ціна скоро буде
Опис
UNI-T UPO1054 – це настільний цифровий чотириканальний осцилограф на основі технології Ultra Phosphor 2.0 зі смугою пропускання 50 МГц, частотою дискретизації в реальному часі до 2 Гвиб/с, швидкістю захоплення осцилограм до 500 тис. осц/с в режимі Fast Acquire та глибиною пам'яті 56 МБ. Осцилограф належить до серії UPO1000, яка оснащена 7-дюймовим TFT-дисплеєм з роздільною здатністю 800×480, підтримує незалежний модуль DVM, має розширені функції декодування тригера та шини, а також підтримує апаратне декодування в реальному часі в межах повної пам'яті. Осцилограф призначений для використання в дизайні вбудованих систем, приладобудуванні, побутовій електроніці, автомобільній електроніці, технічному обслуговуванні, освіті та інших галузях.
Особливості
- Дисплей на основі оригінальної технології Fast Acquire Phosphor™
- Апаратний запис в реальному часі з максимальним записом 120 тис. осцилограм
- Глибина пам'яті 56 МБ дозволяє записувати осцилограми протягом тривалого часу і отримувати повну інформацію про частотну область при високій частоті дискретизації без спотворення форми осцилограми
- Завдяки пам'яті об'ємом 56 МБ швидкість декодування 3 протоколів (RS232/UART, I2C, SPI) досягає мілісекунд, що в сотні разів перевищує швидкість декодування за допомогою ПЗ і значно підвищує ефективність аналізу
- 36 вимірювальних параметрів для швидкого вимірювання всіх параметрів і статистичних функцій
- Додаткові екранні вимірювання та обрана курсорна область вимірювання, налаштування порогових значень для точного аналізу конкретних параметрів
- Висока швидкість захоплення форм сигналу: завдяки використанню інноваційної технології паралельної обробки цифрових сигналів, звичайна дискретизація може досягати 150 тис. осц./с, а режим швидкого захоплення Fast Acquire дозволяє досягати 500 тис. осц./с.
- Функція навігації забезпечує три режими навігації за часом, маркером і сегментом для швидкого знаходження цільової осцилограми з підтримкою автоматичного прокручування для перегляду осцилограм з пам'яті, з можливістю регулювання швидкості для полегшення всебічного спостереження за тенденціями
- Вбудований цифровий вольтметр (DVM) для сигналізації перевищення ліміту
- Курсорні вимірювання: підтримка одночасного вимірювання CH1, CH2, CH3, CH4, MATH, REF; підтримка екранних вимірювань, можливість одночасного вимірювання часу та напруги
- Захоплені осцилограми можна записувати у відеоформаті, відтворювати та переглядати на ПК для покращення роботи користувача
- Підтримка багатодоменного перегляду, незалежного відображення спектру, багатовимірної візуалізації характеристик сигналу, 4 режимів трасування і 4 режимів детектування для задоволення різних потреб аналізу, а також автоматичного вимірювання піків рефлектограми для швидкого визначення ключових спектральних характеристик
Технічні характеристики
| UNI-T UPO1054 | UNI-T UPO1104 | UNI-T UPO1204 | |
|---|---|---|---|
| Аналогова смуга пропускання | 50 МГц | 100 МГц | 200 МГц |
| Розрахунковий час наростання (від 10 до 90%) (типовий) | ≤7 нс | ≤3,5 нс | ≤1,8 нс |
| Кількість каналів вводу/виводу | 4 | ||
| Макс. частота дискретизації | 2 ГГц/с (1 канал), 1 ГГц/с (2 канали), 500 МГц/с (4 канали) | ||
| Метод вибірки | Вибірка в реальному часі | ||
| Режим вибірки | Стандартний, виявлення піків, високороздільний, усереднення | ||
| Макс. глибина пам'яті | 56 МБ | ||
| Макс. швидкість захоплення осцилограм | 150 000 осц./с, 500 000 осц./с (режим Fast Acquire) | ||
| Апаратний запис і відтворення сигналу в реальному часі | 120 000 осцилограм | ||
| Вертикальна система | |||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземленням (GND) | ||
| Вхідний імпеданс | 1 МОм ± 2% / 16 пФ ± 2 пФ | ||
| Коефіцієнт затухання щупа | Коефіцієнт вимірювання напруги: 0.001X, 0.01X, 0.1X, 1X, 10X, 100X, 1000X, 2000X, задане значення | ||
| Коефіцієнт ослаблення за струмом: 5 мВ/А, 10 мВ/А, 50 мВ/А, 100 мВ/А, задане значення | |||
| Макс. вхідна напруга | 135 В середньоквадратичної напруги | ||
| Вертикальна роздільна здатність | 8 біт | ||
| Вертикальна шкала | 500 мкВ/под. – 20 В/под. | ||
| Діапазон зсуву | 500 мкВ/под. – 50 мВ/под.: ±2 В 100 мВ/под. – 500 мВ/под.: ±20 В 1 В/под. – 5 В/под: ±200 В 10 В/под. до 20 В/под.: ±400 В |
||
| Обмеження смуги пропускання (типове) | 20 МГц | ||
| Низькочастотна характеристика | З'єднання змінного струму, -3 дБ, ≤5 Гц (на BNC) | ||
| Точність посилення постійного струму | <10 мВ: ±4,0% повної шкали ≥10 мВ: ±3,0% повної шкали |
||
| Точність зсуву постійного струму | ≤± (2% + 0,1 под. + 2 мВ) | ||
| Ізоляція між каналами (типова) | Між постійним струмом і макс. значенням смуги пропускання: >40 дБ | ||
| Горизонтальна система | |||
| Діапазон часової розгортки | 1 нс/под. – 1000 с/под. (Відображення поточної частоти дискретизації, глибини пам'яті) |
||
| Точність часової розгортки | ±5 ч./млн від початкової точності; ±1 ч./млн від щорічного показника старіння | ||
| Діапазон часу затримки часової розгортки | Перед запуском (від'ємна затримка) : ≥1 под. ширини екрана Після запуску (позитивна затримка): 1 с – 50 с |
||
| Режим часової розгортки | Y-T, X-Y (CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4), Roll | ||
| Тригер | |||
| Діапазон рівня тригера | Внутрішній: ± 5 інтервалів від центру екрана Зовнішній: EXT ± 9 В |
||
| Режими запуску | Автоматичний, звичайний, одинарний | ||
| Затримка запуску | 80 нс – 10 с | ||
| З'єднання тригера | DC: Пропускає всі компоненти сигналу AC: Компонент постійного струму, який блокує вхідний сигнал Відхилення високих частот: Послаблює високочастотні компоненти вище 40 кГц Відхилення низьких частот: Блокує компонент постійного струму та послаблює низькочастотні компоненти нижче 40 кГц Відхилення шуму: Придушення високочастотного шуму в сигналі, щоб зменшити ймовірність помилкового запуску осцилографа |
||
| Запуск за фронтом (Edge) | |||
| Фронт | Висхідний, спадний, обидва | ||
| Запуск за рантом (Runt) | |||
| Часовий проміжок | >, <, ≤ ≥, жоден | ||
| Полярність | Позитивна, негативна | ||
| Тривалість імпульсу | 8 нс – 10 с | ||
| Запуск за порушенням параметрів вікна (Window) | |||
| Полярність | Висхідна, спадна, обидві | ||
| Часовий проміжок | Вхід, вихід, час | ||
| Заданий час | 8 нс – 10 с | ||
| Запуск за N-ним фронтом (Nth Edge) | |||
| Фронт | Висхідний, спадний | ||
| Мертвий інтервал | 8 нс – 10 с | ||
| Кількість фронтів | 1 – 65535 | ||
| Запуск за часовою затримкою спрацьовування (Delay) | |||
| Тип фронту | Висхідний, спадний | ||
| Часовий проміжок | >, <, ≤ ≥, жоден | ||
| Час затримки | 8 нс – 10 с | ||
| Запуск за тривалістю ліміту часу (Timeout) | |||
| Фронт | Висхідний, спадний, обидва | ||
| Час очікування | 8 нс – 10 с | ||
| Запуск за кодовою комбінацією (Pattern) | |||
| Кодова комбінація | H, L, X, висхідна, спадна | ||
| Запуск за тривалістю (Duration) | |||
| Кодова комбінація | H, L, X | ||
| Часовий проміжок | >, <, ≤ ≥ | ||
| Тривалість | 8 нс – 10 с | ||
| Запуск за часом установки даних та утримання (Setup & Hold) | |||
| Фронт тактового імпульсу | Висхідний, спадний | ||
| Тип даних | H, L | ||
| Час установки | 2 нс – 4 с | ||
| Час утримання | 8 нс – 10 с | ||
| Запуск за шириною імпульсу (Pulse Width) | |||
| Полярність | Позитивна, негативна | ||
| Часовий проміжок | >, <, ≤ ≥ | ||
| Ширина імпульсу | 2 нс – 4 с | ||
| Запуск за нахилом фронту (Slope) | |||
| Полярність | Позитивна, негативна | ||
| Часовий проміжок | >, <, <> | ||
| Тривалість | 8 нс –1 с | ||
| Запуск за відео (Video) | |||
| Стандарт | Підтримує стандартні системи трансляції NTSC, PAL і SECAM з кількістю каналів від 1 до 525 (NTSC) і від 1 до 625 (PAL/SECAM) | ||
| Запуск за декодуванням шини (Decoding) | |||
| Тип декодування | RS232/UART, I2C, SP | ||
| Вимірювання | |||
| Курсорні вимірювання | Різниця напруги між курсорами (△ В) Часова різниця між курсорами (△ T) Зворотне до △ T (Гц) (1/△ T) |
||
| Напруга і час точки форми сигналу | |||
| Відображення курсору в автоматичних вимірюваннях | |||
| Автоматичні вимірювання | 36 параметрів: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count | ||
| Тип вимірювання | Одночасне відображення 5 видів вимірювання параметрів | ||
| Діапазон вимірювання | Основна часова розгортка, часова розгортка масштабування, область курсору | ||
| Статистика вимірювання | Середнє, максимум, мінімум, середньоквадратичне відхилення, кількість | ||
| Частотомір | 7-розрядний апаратний частотомір | ||
| Математичні операції | |||
| Математична обробка сигналів | A+B, A-B, A×B, A/B, ШПФ, редаговані розширені операції (Log, Exp, Sin, Cos, Tan, Sqrt), логічні функції | ||
| Максимальна кількість точок ШПФ | 1 млн. | ||
| Відображення ШПФ | Розділений екран, Повноекранний режим, Незалежний режим, WaterFall-1, WaterFall-2 | ||
| Вертикальна шкала ШПФ | В середньоквадратичне, дБВ, дБВ | ||
| ШПФ | Спектральний діапазон: Початкова частота, кінцева частота, центральна частота, діапазон | ||
| Режим детектування: Нормальний, cередній, макс. утримання, мін. утримання | |||
| Маркер: Тип маркера, точки маркера, список маркерів | |||
| Фільтр | Низьких частот, високих частот, смуговий, режекторний | ||
| Логічні операції | AND, OR, NOT,XOR | ||
| Функції | Sin, Cos, Sinc, Tan, Sqrt, Exp, Lg, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs, intg, diff | ||
| Фізичні характеристики | |||
| Дисплей | 7-дюймовий РК TFT дисплей 800×480 | ||

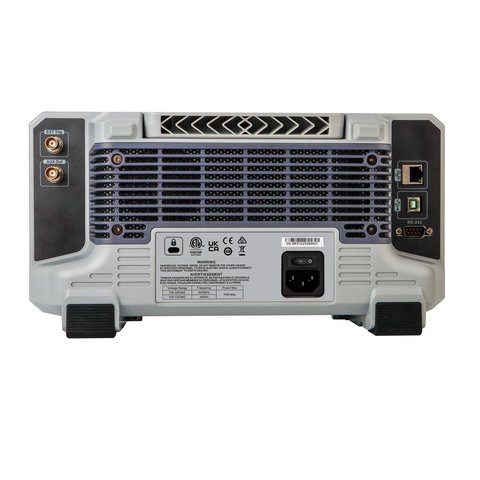

| Інтерфейс | USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM) | ||
| Живлення | 100 – 240 В змінного струму (коливання ±10%), 50 Гц/60 Гц | ||
| Енергоспоживання | 75 Вт макс. | ||
| Запобіжник | 2,5 А, клас F, 250 В | ||
| Охолодження | Примусове вентиляторне | ||
| Температура експлуатації | 0 – 40°C | ||
| Умови експлуатації | У приміщенні | ||
| Габарити | 336 × 170 × 110 мм | ||
| Вага | 2,45 кг | ||
Завантаження
Технічні дані
Завантажити технічні дані цифрових осцилографів UNI-T серії UPO1000 (англ.)
Посібник із швидкого запуску
Завантажити посібник із швидкого запуску цифрових осцилографів UNI-T серії UPO1000 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до цифрових осцилографів UNI-T серії UPO1000 (англ.)
Посібник з програмування
Завантажити посібник з програмування цифрових осцилографів UNI-T серії UPO1000 (англ.)
Комплектація
- Цифровий осцилограф UNI-T UPO1054 — 1 шт.
- Шнур живлення — 1 шт.
- USB-кабель для передачі даних — 1 шт.
- Пасивний осцилографічний щуп — 1 шт.
