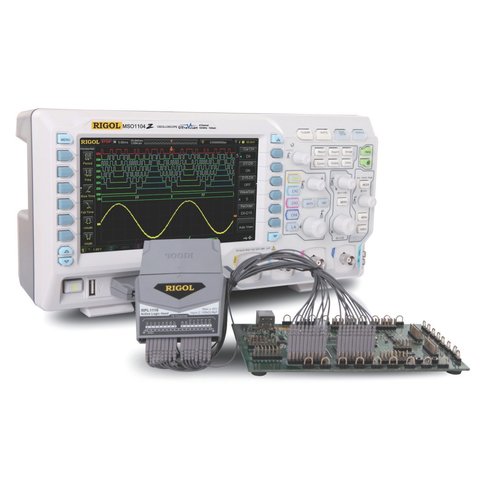

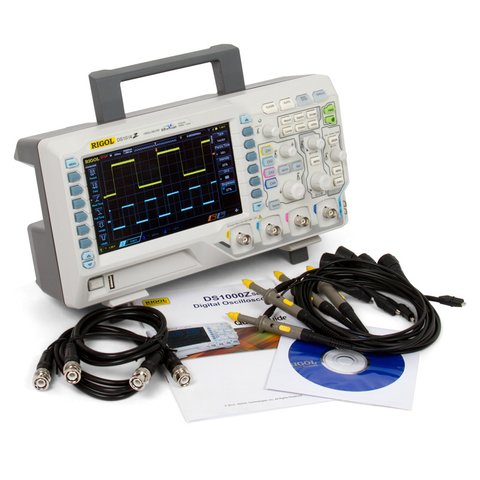

RIGOL DS1074Z-S Plus – новий чотириканальний осцилограф (70 МГц) з можливістю оновлення до осцилографа змішаних сигналів з 16 цифровими каналами. Цей компактний легкий цифровий осцилограф гарантує виключно точний перегляд осцилограм і проведення вимірювань. RIGOL DS1074Z-S Plus захоплює 30 000 осцилограм на секунду, обладнаний двоканальним генератором сигналів на 25 МГц, а його зручний 7-дюймовий кольоровий рідкокристалічний дисплей забезпечує яскраве і чітке відтворення осцилограм.
Цифровий осцилограф RIGOL DS1074Z-S Plus ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести і пошук несправностей, а також для освітніх цілей.
| Смуга пропускання | 70 МГц |
| Аналогові канали | 4 |
| Цифрові канали | 16 (опція MSO Upgrade Option) |
| Частота дискретизації в реальному часі | 1 Гвиб/с |
| Глибина пам'яті | 12 МБ, 24 МБ (опц.) |
| Запис осцилограмм | 30 000 осциллограм/сек |
| Діапазон вертикальної чутливості | 1 мВ/под – 10 В/под |
| Діапазон зміщення | 1 мВ/под - 499 мВ/под: ± 2 В 500 мВ/под - 10 В/под: ± 100 В |
| Вертикальна роздільна здатність | 8 біт |
| Математичні функції | додавання, віднімання, множення, швидке перетворення Фур'є, можливість налаштування користувачем |
| Вихідна напруга | ~ 3 Впік-пік | Частота | 1 кГц |
| Потужність | 50 Вт (макс.) |
| Напруга | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Спосіб охолодження | вентилятор |
| Дисплей | 7-дюймовий кольоровий РК (800×480) |
| Вага | 3,8 кг (± 0,2 кг) |
| Розміри | 313,1 × 160,8 × 122,4 мм |
Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1074Z-S Plus (англ.).
Завантажити інструкцію користувача для RIGOL DS1074Z-S Plus (англ.).
