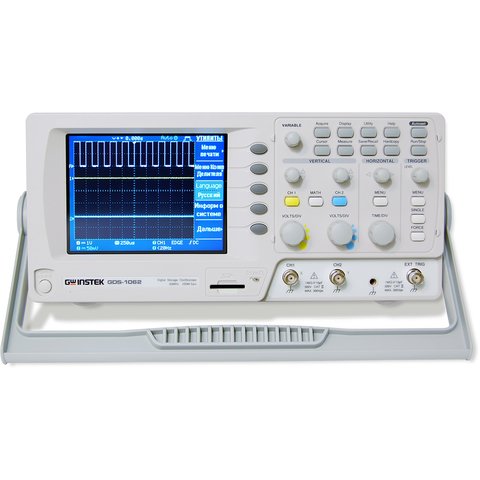

| Модель | GDS-1022 | GDS-1042 | GDS-1062 | GDS-1102 | |
| смуга пропускання | постійний струм |
25 МГц |
40 МГц |
60 МГц |
100 МГц |
змінний струм |
10 Гц ~ 25 МГц |
10 Гц ~ 40 МГц |
10 Гц ~ 60 МГц |
10 Гц ~ 100 МГц |
|
| Частота дискретизації в реальному часі | 250 Mвиб/с. |
||||
| Частота дискретизації в еквівалентному режимі | 25 Гвиб/с |
||||
| Глибина пам'яті | 4 МБ на канал |
||||
| Швидкість захоплення | 1000 осцилограм/с |
||||
| Період наростання | < 14 нс |
< 8,75 нс |
< 5,8 нс |
< 3,5 нс |
|
| Вхідний повний опір | 1 MΩ±2% || 16 пФ
|
||||
| Діапазон коефіцієнту розгортки | 1 нс/под до 10 с/под 1•2•5 збільшення
|
||||
| Габарити | 310(Д) × 142(В) × 140(Ш) мм |
||||
| Дисплей | "A+" Клас 5.6" TFT Кольоровий дисплей |
||||
 |
Автоматичне вимірювання Функція автоматичного вимірювання одночасно виводить на екран всі напруги вхідного сигналу та значення вимірювання по часу. |
||
 |
Простий користувацький інтерфейс 19 автоматичних вимірювальних функцій, швидке перетворення Фур'є (ШПФ), автоматична синхронізація, багатомовний інтерфейс та вбудовані додаткові функції у всіх моделях GDS |
||
 |
Вихід каліброваного сигналу Осцилографи серії GDS-1000 мають калібрований сигнал 1 кГц. Вихідна частота сигналу може встановлюватись в межах від 1 кГц до 100 кГц, а робочий цикл регулюється в межах 5%~95%. |
||
 |
Відключення режиму автоматичних налаштувань Під час курсу навчання викладачі мають можливість відключити режим автоматичного налаштування осцилографа Autoset, щоб учні могли навчитися виставляти правильні параметри вручну та краще опанувати роботу з приладом. |
||
 |
Зберігання даних |
 |
 |
 |
Драйвер для LabView |
Програмне забезпечення |
USB-драйвер для |
Вертикальна розгортка |
Кількість каналів | 2 |
| Чутливість | 2 мВ/под ~ 5 В/под (1-2-5 збільшення) |
|
| Точність | ±(3% × |дані на екрані|+0.1поділка + 1 мВ) |
|
| синхронізація входу | змінний струм, постійний струм, земля |
|
| Вхідний повний опір | 1 MΩ±2%, ~16 пФ |
|
| полярність | норм. та інвертована |
|
| Максимальна вхідна напруга | 300 В (постійний струм + пік змінного), CATII |
|
| Математичні функції | +, - , швидке перетворення Фур'є |
|
| Діапазон корекції | 2 мВ/под ~ 50 мВ/под : ±0.4 В 100 мВ/под ~ 500 мВ/под: ±4 В 1 В/под ~ 5 В/под: ±40 В |
|
| Ліміт смуги | 20 MГц (-3 дБ) |
|
| Синхронізація | Джерела | CH1 , CH2 , Line , E×T |
| Режими | авто, норм., одноразовий, по ТВ-сигналу, фронту, ширині імпульсу |
|
| Типи входу | змінний/постійних струм, низька частота, висока частота, шум |
|
| Чутливість | постійний струм ~ 25 MГц : 0.5 поділки або 5 мВ |
|
| Зовнішня синхронізація | Діапазон | ±15 В |
| Чутливість | постійний струм ~ 30 MГц : ~ 50 мВ ; 30 МГц ~ 60 MГц : ~100 мВ |
|
| Вхідний повний опір | 1 MΩ±2%, ~16 пФ |
|
| Максимальна вхідна напруга | 300 В (постійний струм, пік змінного), CATII |
|
Горизонтальна розгортка |
Діапазон | 1нс/под ~ 10 с/под (1-2-5 збільшення); |
| Режими | Головний, вікно, збільшене вікно, ×-Y |
|
| Точність | ±0.01% |
|
| Досинхронізація | 10 поділок макс. |
|
| Післясинхронізація | 1000 поділок |
|
| Режим X-Y. | ×-вісь ввід | Канал 1 |
| Y-вісь ввід | Канал 2 |
|
| Зсув фаз | ±3° при 100 кГц |
|
| Виявлення сигналу | вертикальна роздільна здатність | 8 біт |
| Глибина пам'яті | 4 кБ |
|
| Режим виявлення | Нормальний, Пік, Середня величина |
|
| Виявлення піку | 10 нс (500 нс/под ~ 10 с/под) |
|
| Середнє значення | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
| Курсори та вимірювання | Вимірювання напруги | B пп, Вамп, Вмакс, Вмін, Вверх, Внижн, В avg, Brms, початок\кінець зростаючого фронту та початок/кінець спадаючого |
| Вимірювання часу | частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, коефіцієнт заповнення |
|
| Курсорні вимірювання | різниця напруги між курсорами (ΔV) різниця часу між курсорами (ΔT) |
|
| Автоматичний підрахунок | Розрядність 6 цифр |
|
| Функції панелі управління | Автоматичні налаштування | автоматичне підлаштування вертикально В/под, горизонтально Час/под, та поріг спрацьовування синхронізації |
| Зберігання налаштувань | 15 профілів |
|
| Зберігання форм кривої | 15 осцилограм |
|
| Дисплей | TFT LCD | 5.6 дюймів |
| Роздільна здатність дисплея | 234 × 320 |
|
| Сітка дисплея | 8 × 10 поділок |
|
| Яскравість дисплея | регулюється |
|
| Інтерфейс | USB | USB 1.1 & 2.0 (принтери та флешки не підтримуються) |
| Слот для SD-картки | графічне зображення (BMP), числові значення кривої, розділені комою (CSV), та налаштування (SET) |
|
| Живлення | Мережева напруга | змінний струм 100 В ~ 240 В , 48 Гц ~ 63 Гц , автовибір |
| Різне | багатомовне меню | доступно |
| контекстна довідка | доступно |
 |
 |
 |
|
Кабель живлення |
GTP-060A-2 Щупи (10:1/1:1) × 2 |
Інструкція користувача |
