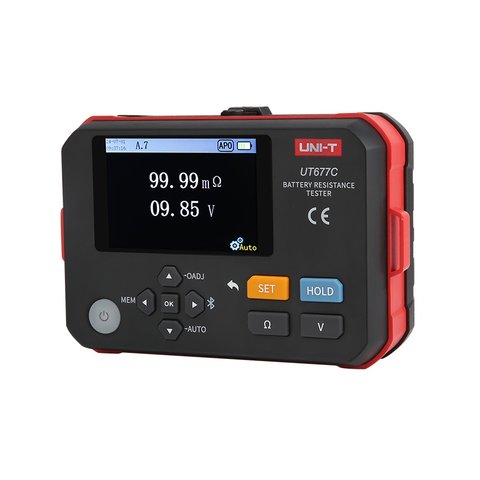

UNI-T UT677C – це вимірювальний прилад, призначений для вимірювання внутрішнього опору та напруги, а також оцінки стану перезарядних (свинцево-кислотних і літієвих) батарей.

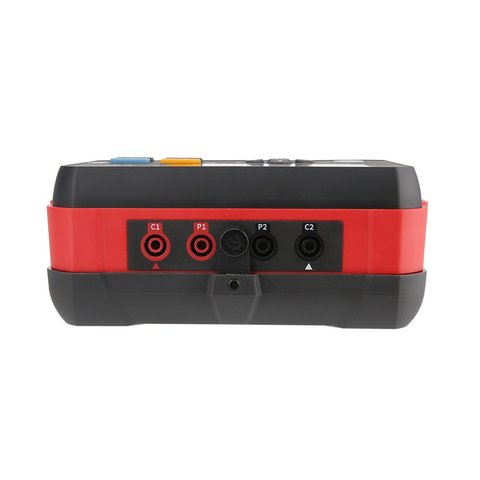

Використовуючи чотириконтактний метод змінного струму, UNI-T UT677C дозволяє точно вимірювати внутрішній опір батарей без завад від контактного опору між тестовим проводом, клемою та електродом батареї.
Аналізатор характеризується широким діапазоном вимірювання, високою роздільною здатністю та вдосконаленою системою захисту від завад, забезпечуючи точні, надійні та стабільні результати вимірювань вимірювання, що робить його незамінним під час виробництва та встановлення акумуляторів, а також обслуговуванні різноманітного обладнання.
| Функція вимірювання | Діапазон | Роздільна здатність | Точність |
|---|---|---|---|
| Внутрішній опір батареї | 0,000 мОм ~ 3 мОм | 1 мкОм | ±1% повної шкали ± 20 од. |
| 3,000 мОм ~ 30 мОм | 10 мкОм | ±0,5 % повної шкали ± 15 од. | |
| 3,000 мОм ~ 300 мОм | 100 мкОм | ±0,5 % повної шкали ± 15 од. | |
| 300 мОм ~ 3 Ом | 1 мОм | ±0,5% повної шкали ± 15 од. | |
| Напруга батареї | 0,000 В ~ ±7 В | 1 мВ | ±0,2% повної шкали ± 10 од. |
| 7 В ~ 100,00 В | 10 мВ | ±0,2 % повної шкали ± 10 од. | |
| 100 В ~ 120,00 В | 100 мВ | ±0,2 % повної шкали ± 10 од. | |
| Загальні характеристики | |||
| Метод вимірювання | Вимірювання внутрішнього опору | 1 кГц змінного струму, 4-контактний метод тестування, напруга на клемах холостого ходу до 3 В макс. | |
| Вимірювання сили струму | 2,0 мА ~ 200 мА (різні вимірювальні струми в різних діапазонах) | ||
| Частота оновлення дисплея | 5 разів/с | ||
| Захист від завад | Так, автоматичне налаштування частоти в діапазоні 920 Гц ~ 1080 Гц | ||
| Час відгуку | 200 мс | ||
| Час вимірювання | бл. 2 с | ||
| Макс. вхідна напруга | 120 В постійного струму (між плюсом і мінусом) | ||
| Утримання даних | Ручний та автоматичний режими | ||
| Зберігання даних | макс. 500 наборів даних вимірювань | ||
| Функція оцінювання вимірювань | порогові значення PASS (успішно), WARNING (попередження), FAIL (не успішно), можуть бути попередньо встановлені | ||
| Випробування на електричний пробій | AC 3700 В/сркв.зн. (між ел. колом та корпусом) | ||
| Зовнішнє магнітне поле | <40 А/м | ||
| Еталонна температура і вологість | 23°C±5°C, <75% відн. вологості | ||
| Робоча температура та вологість | -10°C ~ 40°C; до 80% відн. вологості | ||
| Температура і вологість зберігання | -20°C ~ 60°C; до 70% відн. вологості | ||
| Автоматичне вимкнення | через 15 хв. | ||
| Дисплей | 3,5-дюймовий, кольоровий, 480 × 320 пікселів | ||

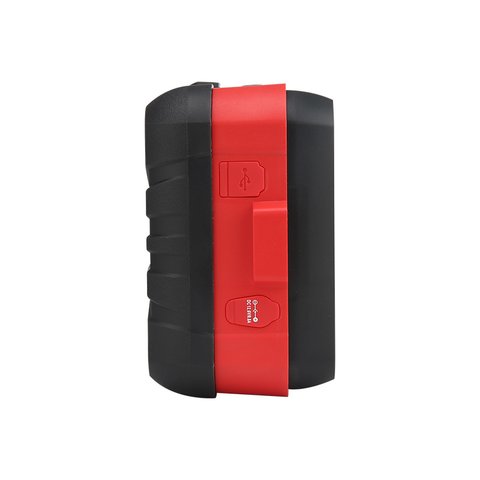

| Інтерфейс даних | USB Type C, збереження даних вимірювань та завантаження їх на ПК | ||
| Bluetooth-застосунок | Так | ||
| Живлення | Літієва акумуляторна батарея 2600 мА·год | ||
| Вага | 674 г | ||
| Габарити | 170 × 115 × 65 мм | ||
| Стандарти безпеки | IEC 61010 | ||
Завантажити програмне забезпечення для ПК для аналізаторів батарей UNI-T серії 677 (zip-файл)
Завантажити додаток для ОС Android для аналізаторів батарей UNI-T серії 677 (zip-файл)
