Щуп для осциллографа Rigol PVP2150
Все о товаре
Вас также могут заинтересовать
Описание
RIGOL PVP2150 – это высокоимпедансный пассивный зонд, совместимый с широким спектром осциллографов.
Технические характеристики
| – | 1× | 10× |
|---|---|---|
| Полоса пропускания | 35 МГц | 150 МГц |
| Период нарастания | 10 нс | 2.3 нс |
| Коэффициент затухания | переключаемый | |
| Входное сопротивление | 1 MОм ±1% | 10 MОм ±1% |
| Входная емкость | 50 пФ ±20 пФ | 10 пФ ±5 пФ |
| Максимальное входное напряжение | CAT II 150 В | CAT II 300 В |
| Диапазон компенсации | от 10 пФ до 25 пФ | |
| Рабочая среда | от 0°C до 50°C, от 0 до 40% Отн. влаж. | |
| Условия хранения | от −20°C до 70°C, от 0 до 80% Отн. влаж. | |
| Длина кабеля, см | 120 | |
| Диаметр наконечника, мм | 4.6 | |
| Вес, кг | 0.04 | |
Инструкция пользователя
  Скачать Инструкцию пользователя для RIGOL PVP2150.

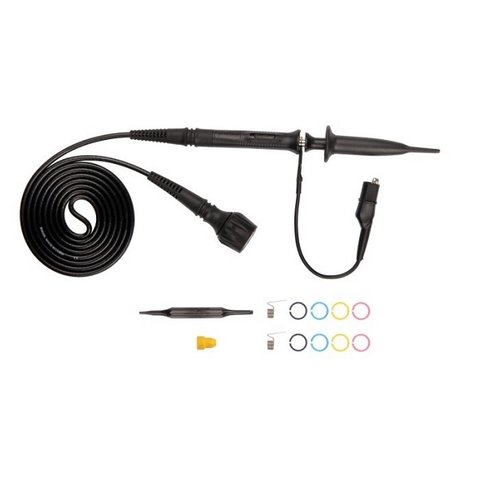

Комплектация
- Щуп RIGOL PVP2150 – 1 шт.
- Насадка-захват – 1 шт.
- Инструмент для отладки – 1 шт.
- Переходная втулка – 1 шт.
- Кольца-маркеры – 8 шт.
- Провод заземления – 1 шт.
- Пружина для заземления – 2 шт.
Совместимость
- ATTEN ADS1022C+
- ATTEN ADS1022CL+
- ATTEN ADS1042CM
- ATTEN ADS1042CML
- ATTEN ADS1062CM
- ATTEN ADS1062CML
- ATTEN ADS1102CAL+
- ATTEN ADS1102CM
- ATTEN ADS1102CML
- ATTEN ADS1152CA
- ATTEN ADS1152CM
- ATTEN ADS1152CML
- ATTEN ADS1202CML
- ATTEN ADS2202CA
- ATTEN ADS7202SA
- ATTEN GA1022CAL
- Hantek 6022BE
- Hantek DSO 2090
- Hantek DSO 5200
- Hantek DSO 5200A
- Hantek DSO1060
- Hantek DSO1062B
- Hantek DSO1102B
- Hantek DSO1200
- Hantek DSO1202B
- Hantek DSO1600
- Hantek DSO1600H
- Hantek DSO2150
- Hantek DSO2250
- Hantek DSO8060
- RIGOL DS1052D
- RIGOL DS1052E
- RIGOL DS1064B
- RIGOL DS1074Z
- RIGOL DS1074Z-S
- RIGOL DS1102CA
- RIGOL DS1102D
- RIGOL DS1102E
- RIGOL DS1104B
- RIGOL DS1104Z
- RIGOL DS1104Z-S
- RIGOL DS1202CA
- RIGOL DS1204B
- RIGOL DS1302CA
- RIGOL DS2072
- RIGOL DS2072A
- RIGOL DS2072A-S
- RIGOL DS2102
- RIGOL DS2102A
- RIGOL DS2102A-S
- RIGOL DS2202
- RIGOL DS2202A
- RIGOL DS2202A-S
- RIGOL DS2302A
- RIGOL DS2302A-S
- RIGOL DS4012
- RIGOL DS4014
- RIGOL DS4022
- RIGOL DS4024
- RIGOL DS4032
- RIGOL DS4034
- RIGOL DS4052
- RIGOL DS4054
- RIGOL DS6062
- RIGOL DS6064
Характеристики
| Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов |
|
| Полоса пропускания |
|
| Макс. напряжение |
|
Отзывы клиентов
Часто задаваемые вопросы
Какая полоса у PVP2150 в режимах 1× и 10×?
В положении 10× полоса 150 МГц и время нарастания 2.3 нс, а в положении 1× лишь 35 МГц и 10 нс. Для осциллографа на 100 МГц и выше щуп поэтому используют на 10×. Входное сопротивление 1 МОм ±1% и 10 МОм ±1%, входная емкость 50 пФ ±20 пФ и 10 пФ ±5 пФ. Для сравнения, у <a href="{{p,821927}}">RIGOL RP2200</a> на 1× полоса всего 7 МГц, так что для малых сигналов без ослабления PVP2150 заметно лучше.
Где предел напряжения для PVP2150 в положении 1× и 10×?
Для 1× максимальное входное напряжение CAT II 150 В, в положении 10× CAT II 300 В. Для проверки сетевых блоков питания этого хватает только на 10×. Рабочая среда от 0°C до 50°C при влажности до 40%, хранение от −20°C до 70°C. Диапазон компенсации от 10 пФ до 25 пФ, так что перед работой щуп нужно подстроить на калибровочном сигнале осциллографа.
С какими осциллографами совместим RIGOL PVP2150?
Список совместимости в карточке большой: осциллографы ATTEN ADS1022C+, ADS1152CA и ADS2202CA, Hantek 6022BE и DSO2150, RIGOL DS1052E, DS1104Z, DS2202A, DS4054 и DS6064. В комплекте насадка-зажим, инструмент для настройки, переходная втулка, 8 колец-маркеров, провод заземления и 2 пружины заземления. Кабель 120 см, диаметр наконечника 4.6 мм, вес 0.04 кг. Инструкцию можно скачать из карточки.
