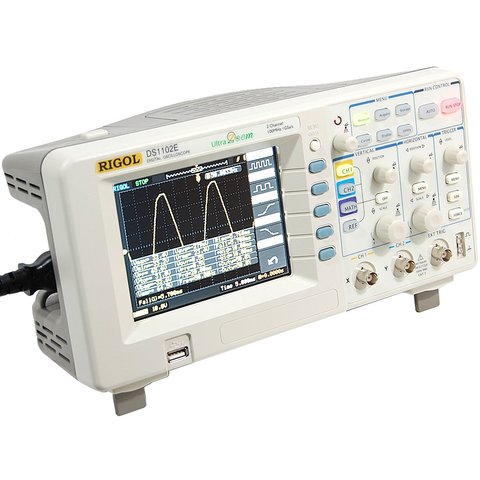

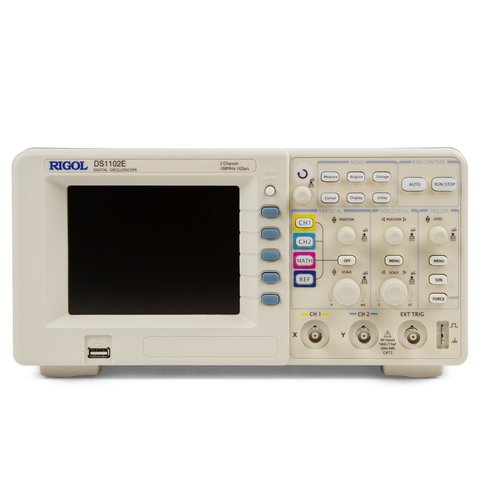

Цифровой осциллограф RIGOL DS1102E

Код: 811977
Цифровой осциллограф RIGOL DS1102E
Все о товаре
Описание
Характеристики
Видео
Снят с производства

Все о товаре

5 (1)
Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
7.1 кг 110, 220 V Гарантия: 36 месяцев
2 канала. Полоса пропускания: 100 МГц. Частота дискретизации: 1 Гвыб/с. Цветной 5.6" TFT-дисплей. Глубина памяти: 1 МБ. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

Цифровой осциллограф RIGOL DS1202Z E
Бестселлер
ID: 894828

Цифровой осциллограф RIGOL DS1202Z-E

4.3 (3)
27 013 ₴
Цена с НДС
Двухканальный цифровой осциллограф с полосой пропускания 200 МГц, частотой дискретизации 1 Гвыб/с, 7" дисплеем и записью до 30,000 осциллограмм/с.
Наличие на складе:
  • Львов
ID: 894828 7.5 кг 110, 220

Вместе с этим товаром покупают

Генератор сигналов UNI T UTG962E
Бестселлер
ID: 903397

Генератор сигналов UNI-T UTG962E

5 (2)
11 938 ₴
Цена с НДС
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903397 1 кг
Двухканальный генератор сигналов с синусоидальной частотой до 160 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К, и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
  • Львов
ID: 834194 6.8 кг 110, 220
Универсальный генератор сигналов RIGOL DG4102
ID: 834193

Универсальный генератор сигналов RIGOL DG4102

5 (1)
70 470 ₴
Цена с НДС
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
ID: 834193 7.8 кг 110, 220
Генератор сигналов UNI T UTG2122X
Бестселлер
ID: 926013

Генератор сигналов UNI-T UTG2122X

54 278 ₴
Цена с НДС
Двухканальный генератор с частотой до 120 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926013 2.5 кг
Генератор сигналов SIGLENT SDG1062X
Бестселлер
ID: 869148

Генератор сигналов SIGLENT SDG1062X

5 (2)
27 133 ₴
Цена с НДС
Двухканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 150 Мвыб/с, вертикальным разрешением 14 бит.
Наличие на складе:
  • Львов
ID: 869148 7 кг 110, 220
Генератор сигналов SIGLENT SDG2042X
Бестселлер
ID: 862791

Генератор сигналов SIGLENT SDG2042X

5 (2)
28 858 ₴
Цена с НДС
Двухканальный генератор сигналов с выходной частотой 40 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит.
Наличие на складе:
  • Львов
ID: 862791 7.5 кг 110, 220
Двухканальный генератор сигналов с максимальной частотой 25 МГц, частотой дискретизации 200 МВыб./с и памятью 2 Мточек (стандарт). Уникальная технология SiFiII.
Наличие на складе:
  • Львов
ID: 896648 7 кг
Генератор сигналов RIGOL DG2102
Бестселлер
ID: 922288

Генератор сигналов RIGOL DG2102

62 753 ₴
Цена с НДС
2 канала, полоса пропускания до 100 МГц, частота дискретизации 250 Мвыб/с, разрешение 16 бит, глубина памяти 16 МБ, диапазон амплитуды от 1 мВпик-пик до 10 Впик-пик, дисплей 10,9 см
Наличие на складе:
  • Львов
ID: 922288 4.5 кг
Генератор сигналов UNI T UTG2082X
Бестселлер
ID: 926014

Генератор сигналов UNI-T UTG2082X

37 553 ₴
35 250 ₴
Цена с НДС
Двухканальный генератор с частотой до 80 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926014 2.5 кг
Генератор сигналов UNI T UTG1022X
Бестселлер
ID: 913697

Генератор сигналов UNI-T UTG1022X

16 181 ₴
Цена с НДС
Двухканальный генератор с частотой дискретизации 200 МВыб/с, макс. выходной частотой 20 МГц, вертикальным разрешением 16 бит и 4,3-дюймовым TFT ЖК-дисплеем.
Наличие на складе:
  • Львов
ID: 913697 6 кг
Генератор сигналов UNI T UTG2062X
Бестселлер
ID: 926015

Генератор сигналов UNI-T UTG2062X

32 304 ₴
29 610 ₴
Цена с НДС
Двухканальный генератор с частотой до 60 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926015 2.5 кг
Генератор сигналов FNIRSI SG 003A
Бестселлер
ID: 902550

Генератор сигналов FNIRSI SG-003A

5 (1)
3 585 ₴
Цена с НДС
Компактный одноканальный цифровой генератор сигналов в защитном силиконовом чехле. Форма сигналов: прямоугольная. Диапазон частот: 0,001 Гц - 180 кГц.
Наличие на складе:
  • Львов
ID: 902550 0.5 кг
Осциллографический щуп с коэффициентом затухания 100:1 и пропускной способностью 250 МГц для измерения напряжения до 2 кВ
Наличие на складе:
  • Львов
  • Днепр
ID: 927555 0.15 кг
Высоковольтный осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 100 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927554 0.15 кг
Осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 60 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927553 0.15 кг

Описание

RIGOL DS1102E – двухканальный цифровой осциллограф на 100 МГц. Этот надежный осциллограф с частотой дискретизации 25 Гвыб/с – это сочетание отличного качества и превосходной цены!

Применение

  • Наладка электронных линий
  • Проверка функционирования электронных схем
  • Проверка логических взаимосвязей сигналов
  • Образование и технические тренинги

Функции

  • Максимальная частота дискретизации в реальном времени до 1 Г выборки/с и эквивалентная до 10 Г выборок/с
  • Скорость захвата до 1000 осциллограмм/с
  • 2 канала с полосой пропускания до 100 МГц
  • Настраиваемый цифровой фильтр и регистратор осциллограмм
  • 20 автоматических измерений
  • Курсорные измерения – режимы: ручной, трэк и режим автоматических измерений
  • 10 осциллограмм, 10 настроек: хранение и воспроизведение
  • Запись осциллограмм по кадрам, сохранение и воспроизведение
  • Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
  • Расширенные функции запуска: по фронту, видео, по длине импульса, задержка запуска
  • Встроенная функция анализатора спектра на основе БПФ
  • Автокалибровка
  • Встроенный аппаратный частотометр
  • Режим «годен/негоден»
  • Стандартный USB-интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
  • Ультракомпактный дизайн

Програмное обеспечение UltraScope

UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS - 232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.

Инструкции

Скачать руководство пользователя к цифровому осциллографу RIGOL DS1102E (рус.)

Сводная таблица характеристик осциллографов RIGOL серии DS1000E

МОДЕЛЬ
DS1102E
Полоса пропускания
100 МГц
50 МГц
Частота дискретизации в реальном времени
1 Г выборка/с
Эквивалентная частота дискретизации
25 Г выборок/с
10 Г выборок/с
Время нарастания
3,5 нс
7 нс
Входной импеданс
1 МОм±2%
Время горизонтальной развертки
1 нс/дел до 50 с/дел
5 нс/дел до 50 с/дел
Дисплей
5.6" TFT (64k, цветной LCD), 320 × 234
Каналы
2 канала + внешний запуск
Объем памяти
1 Mб
Чувствительность по вертикали
2 мВ/дел - 10 В/дел
Разрешение по вертикали
8 бит
Режим входа А1 и А2
DC, AC, земля
Режимы запуска
По фронту, видео, по длине импульса, задержка , внешняя синхронизация
Режимы запуска - развертки
Авто, нормальный, однократный
Погрешность измерения временных интервалов
±0.01%
Максимальное входное напряжение
400В DC, AC пик, (1МОм входной импеданс 10Х),
5В (Вскз, 50 Вт входной импеданс, BNC )
Математические функции
Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения
B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка…
Курсорные измерения
Режимы: ручной, трэк и автоматических измерений
Хранение произведенных измерений
10 осциллограмм и предварительных настроек
Напряжение-питание / потребляемая мощность
100-240В, 40 - 440Гц. САТ II. / 50Вт Макс.
Вес
2,4Кг

Видео

Пример использования цифрового осциллографа RIGOL DS1102E можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1102E (англ.).

Комплектация

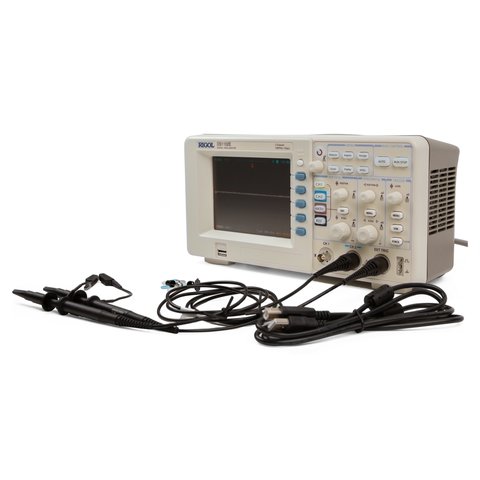

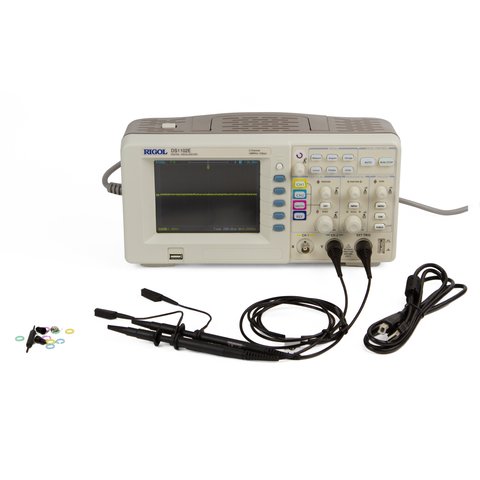

  • Осциллограф RIGOL DS1102E
  • Кабель питания 110-220В
  • 2 пробника

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Какая на самом деле дискретизация у DS1102E?
Реальная 1 Гвыб/с. Цифра 25 Гвыб/с из первого предложения описания относится к эквивалентному режиму, который работает только на повторяющихся сигналах. Более того, в особенностях эквивалентная указана до 10 Г выборок/с, а в таблице 25 Г выборок/с для DS1102E и 10 Г выборок/с для DS1052E, так что первая цифра, похоже, от младшей модели. На 100 МГц реальная дискретизация даёт десять точек на период.
На сколько времени записи хватает 1 Мб в DS1102E?
1 Мб. При 1 Гвыб/с этого хватает примерно на одну миллисекунду записи без снижения частоты выборки. Для более длинных процессов прибор снижает дискретизацию или используют режим записи осциллограмм по кадрам. Внутри хранится 10 осциллограмм и 10 настроек. Для сравнения, современные модели имеют память в мегабайтах на каждый канал, а здесь 1 Мб на всю запись.
Как DS1102E подключается к компьютеру?
Для связи с ПК есть программа UltraScope, которая соединяет компьютер с осциллографом через RS-232, USB и интерфейс, записанный в карточке как «GRIP», скорее всего GPIB. Она позволяет управлять осциллографом с компьютера, сохранять параметры и форму сигнала. На самом приборе стандартный USB-интерфейс и прямая печать на принтере с PictBridge.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 1 МБ
Полоса пропускания
  • 100 МГц
Тип
  • настольный
Частота дискретизации
  • 1 Гвыб/с

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Какая на самом деле дискретизация у DS1102E?

Реальная 1 Гвыб/с. Цифра 25 Гвыб/с из первого предложения описания относится к эквивалентному режиму, который работает только на повторяющихся сигналах. Более того, в особенностях эквивалентная указана до 10 Г выборок/с, а в таблице 25 Г выборок/с для DS1102E и 10 Г выборок/с для DS1052E, так что первая цифра, похоже, от младшей модели. На 100 МГц реальная дискретизация даёт десять точек на период.

На сколько времени записи хватает 1 Мб в DS1102E?

1 Мб. При 1 Гвыб/с этого хватает примерно на одну миллисекунду записи без снижения частоты выборки. Для более длинных процессов прибор снижает дискретизацию или используют режим записи осциллограмм по кадрам. Внутри хранится 10 осциллограмм и 10 настроек. Для сравнения, современные модели имеют память в мегабайтах на каждый канал, а здесь 1 Мб на всю запись.

Как DS1102E подключается к компьютеру?

Для связи с ПК есть программа UltraScope, которая соединяет компьютер с осциллографом через RS-232, USB и интерфейс, записанный в карточке как «GRIP», скорее всего GPIB. Она позволяет управлять осциллографом с компьютера, сохранять параметры и форму сигнала. На самом приборе стандартный USB-интерфейс и прямая печать на принтере с PictBridge.
