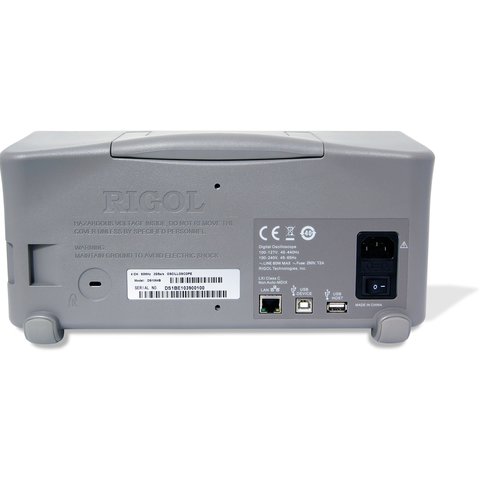

Цифровой 4-канальный осциллограф RIGOL DS1104B
Все о товаре
Вместе с этим товаром покупают
Описание
Описание
- 5,7'' TFT цветной дисплей
- Скорость выборки: в реальном масштабе времени - 2 Г выборки/с,
эквивалентная скорость выборки - 25 Г выборок/с - Объем памяти - 16k точек
- Интуитивный пользовательский интерфейс
- Режимы синхронизации: по уровню, видео, ширине импульса, времени нарастания, внешний
- Настраиваемая чувствительность системы захвата
- 22 режима автоматических измерений
- Стандартная конфигурация включает тест: прошёл/не прошёл
- Курсорные измерения
- Математические функции: сложение, вычитание, умножение, инвертирование,
быстрое преобразование Фурье - Автоматическая калибровка
- Специальный цифровой фильтр и режим самописца
- Встроенный аппаратный частотомер
- Сохранение: 10 форм сигнала (bmp, csv), 10 настроек
- Интерфейсы: 3 × USB, LAN, поддержка USB накопителей
- Компактный дизайн: малые габариты и вес
Инструкции
Скачать руководство пользователя для Rigol DS1104B (рус.)
Программное обеспечение
Скачать Программное обеспечение для цифрового осциллографа RIGOL DS1104B
Технические характеристики
| Модель | DS1064B |
DS1104B |
DS1204B |
| Полоса частот | 60 МГц |
100 МГц |
200 МГц |
| Количество каналов | 4 |
||
Частота дискретизации реальном времени |
2 Гв/с (для двух каналов одновременно), 1 Гв/с (каждый канал) |
||
| Эквивалентная частота дискретизации выборки | 10 ГВ/с |
25 ГВ/с |
50 ГВ/с |
| Режимы синхронизации | по уровню, видео, ширине импульса, времени нарастания, внешний |
||
| Объем памяти | 16 000 точек |
||
| Математические функции | сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье |
||
| Интерфейсы | 3 × USB, поддержка USB накопителей, LAN |
||
| Габариты (Ш x В x Г) | 303 мм × 154 мм × 133 мм |
||
| Вес | 2,4 кг |
||
Видео
Комплектация
- Кабель питания
- 4 пробника
- USB-кабель
Характеристики
| Диагональ экрана |
|
| Количество каналов |
|
| Объем памяти |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
Отзывы клиентов
Часто задаваемые вопросы
Для чего DS1104B эквивалентная дискретизация 25 ГВ/с?
Для детального просмотра повторяющихся сигналов. Прибор собирает осциллограмму за много проходов, каждый раз со сдвигом, и складывает из них картинку с эффективной частотой 25 ГВ/с. На одиночном импульсе этот режим не работает, там действует реальная дискретизация 2 ГВ/с или 1 ГВ/с на канал. Для тактовых сигналов и периодических импульсов эквивалентный режим даёт чёткий фронт при полосе 100 МГц.
Какие события DS1104B ловит синхронизацией?
Режимов пять: по уровню, по видеосигналу, по ширине импульса, по времени нарастания и от внешнего источника. Синхронизация по ширине импульса помогает поймать слишком короткий или слишком длинный импульс, а по времени нарастания можно выявить медленный фронт, который говорит о перегруженном выходе. Чувствительность системы захвата настраивается, что уменьшает ложные срабатывания на шуме.
Сколько щупов поставляется с DS1104B?
Четыре, по одному на каждый канал, а также кабель питания и USB-кабель. Прибор компактный: 303 мм × 154 мм × 133 мм и 2,4 кг, экран 5,7-дюймовый цветной TFT. Для обмена данными есть 3 × USB и LAN, поддерживаются USB-накопители. Объём памяти 16k точек, так что прибор рассчитан на короткие записи, а для медленных процессов есть режим самописца.
