Цифровой 4-канальный осциллограф RIGOL DS1064B

Код: 812096
Цифровой 4-канальный осциллограф RIGOL DS1064B
Все о товаре
Описание
Характеристики
Снят с производства

Все о товаре

Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
6.1 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания - 60Мгц. частота дискретизации в реальном времени - 2ГВ/с. Объем памяти - 16k точек. 5,7'' TFT цветной дисплей. Читать далее
Снят с производства
Снят с производства

Описание

Особенности

  • Дисплей: 5,7'' TFT цветной дисплей;
  • Скорость выборки: в реальном масштабе времени - 2 ГВ/с, эквивалентная скорость выборки - 10 ГВ/с;
  • Объем памяти: 16k точек;
  • Интуитивный пользовательский интерфейс;
  • Режимы синхронизации: по уровню, видео, ширине импульса, времени нарастания, внешний;
  • Настраиваемая чувствительность системы захвата;
  • 22 режима автоматических измерений;
  • Стандартная конфигурация включает тест: прошёл/не прошёл;
  • Курсорные измерения;
  • Математические функции: сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье;
  • Автоматическая калибровка;
  • Специальный цифровой фильтр и режим самописца;
  • Встроенный аппаратный частотомер;
  • Сохранение: 10 форм сигнала (bmp, csv), 10 настроек;

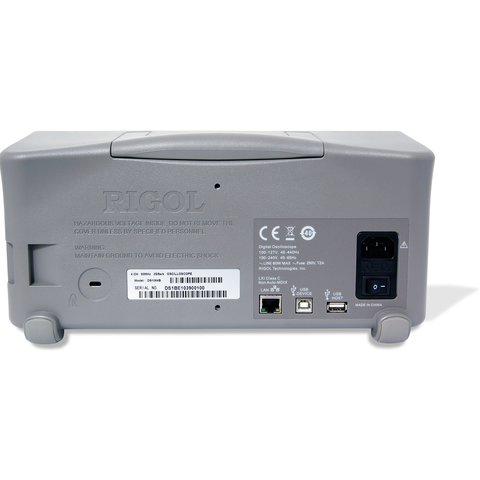

  • Интерфейсы: 3хUSB, LAN, поддержка USB накопителей;
  • Компактный дизайн: малые габариты и вес;

Программное обеспечение

Скачать Программное обеспечение для цифрового осциллографа RIGOL DS1064B

Технические характеристики

Модель
DS1064B
DS1104B
DS1204B
Полоса частот
60 МГц
100 МГц
200 МГц
Количество каналов
4

Частота дискретизации реальном времени

2 ГВ/с (для двух каналов одновременно), 1 ГВ/с (каждый канал)
Эквивалентная частота дискретизации выборки
10 ГВ/с
25 ГВ/с
50 ГВ/с
Режимы синхронизации
по уровню, видео, ширине импульса, времени нарастания, внешний
Объем памяти
16 000 точек
Математические функции
сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье
Интерфейсы
3хUSB,  поддержка USB накопителей, LAN
Габариты (Ш x В x Г)
303мм x 154мм x 133мм

Видео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Кому подойдёт четырёхканальный DS1064B на 60 МГц?
Тем, кому надо видеть одновременно несколько сигналов невысокой частоты: фазы инвертора, сигналы управления драйверов, питание и тактирование на учебном стенде. Полоса 60 МГц, реальная дискретизация до 2 ГВ/с, эквивалентная 10 ГВ/с для периодических сигналов. Память 16k точек ограничивает длину записи, поэтому для длинных процессов лучше подходит режим самописца.
Зачем DS1064B встроенный аппаратный частотомер?
Чтобы измерять частоту точнее, чем позволяет картинка на экране. Аппаратный счётчик считает периоды сигнала напрямую, а не по нескольким точкам сохранённой осциллограммы из памяти 16k точек. Рядом есть 22 режима автоматических измерений и курсоры, а также математика: сложение, вычитание, умножение, БПФ и инвертирование.
Как сохранить осциллограмму с DS1064B?
Во внутренней памяти помещается 10 форм сигнала и 10 настроек, а на USB-накопитель осциллограмму записывают в формате bmp как изображение или csv как числовые данные для обработки на компьютере. Интерфейсов три USB и LAN. Формат csv удобен, когда результаты надо вставить в отчёт или прогнать через собственную программу.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • четырехканальный
Объем памяти
  • 16 кБ
Полоса пропускания
  • 60 МГц
Тип
  • настольный
Частота дискретизации
  • 2 Гвыб/с

Отзывы клиентов

Часто задаваемые вопросы

Кому подойдёт четырёхканальный DS1064B на 60 МГц?

Тем, кому надо видеть одновременно несколько сигналов невысокой частоты: фазы инвертора, сигналы управления драйверов, питание и тактирование на учебном стенде. Полоса 60 МГц, реальная дискретизация до 2 ГВ/с, эквивалентная 10 ГВ/с для периодических сигналов. Память 16k точек ограничивает длину записи, поэтому для длинных процессов лучше подходит режим самописца.

Зачем DS1064B встроенный аппаратный частотомер?

Чтобы измерять частоту точнее, чем позволяет картинка на экране. Аппаратный счётчик считает периоды сигнала напрямую, а не по нескольким точкам сохранённой осциллограммы из памяти 16k точек. Рядом есть 22 режима автоматических измерений и курсоры, а также математика: сложение, вычитание, умножение, БПФ и инвертирование.

Как сохранить осциллограмму с DS1064B?

Во внутренней памяти помещается 10 форм сигнала и 10 настроек, а на USB-накопитель осциллограмму записывают в формате bmp как изображение или csv как числовые данные для обработки на компьютере. Интерфейсов три USB и LAN. Формат csv удобен, когда результаты надо вставить в отчёт или прогнать через собственную программу.
