Описание

RIGOL DS1052D – двухканальный запоминающий осциллограф смешаных сигналов с 16-канальным цифровым анализатором. Полоса частот до 50 МГц. Максимальная частота дискретизации в реальном времени до 1 Гвыб/с. 64k TFT цветной ЖК дисплей.

Функциональные возможности

  • 2 канала c полосой пропускания до 50МГц
  • 16 канальный логический анализатор
  • Максимальная частота дискретизации в реальном времени до 1 Г выборки/с и эквивалентная до 10 Г выборок/с
  • Скорость захвата до 1000 осциллограмм/с
  • Настраиваемый цифровой фильтр
  • 20 автоматических измерений

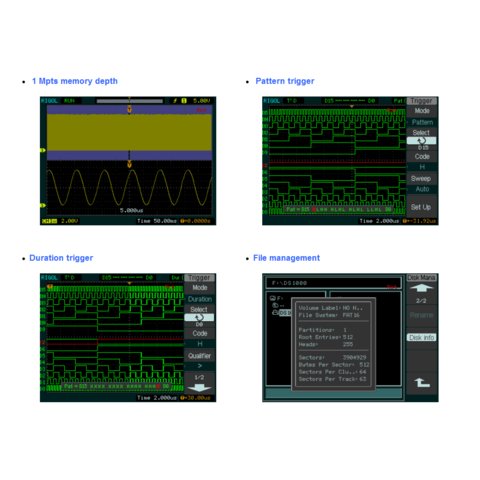

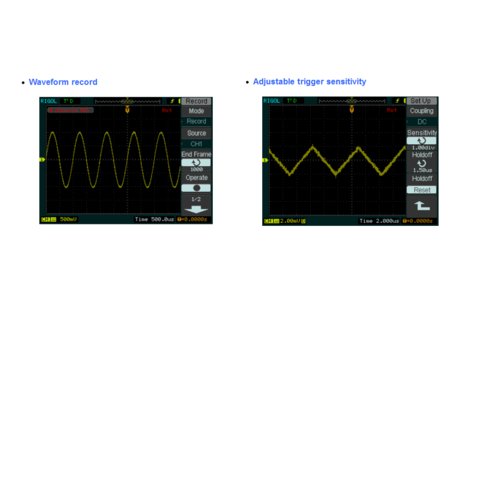

  • Режим записи осциллограмм по кадрам, сохранение и воспроизведение
  • Яркий ЖК TFT дисплей с 64К цветами
  • Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
  • Ультракомпактный дизайн
  • Математические функции: сложение, вычитание, умножение, бистрое преобразование Фурье (БПФ)
  • Курсорные измерения – режимы: ручной, слежения и режим автоматических измерений
  • Хранение и воспроизведение 10 осциллограмм и 10 настроек
  • Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска
  • Встроенная функция анализатора спектра на основе БПФ
  • Автокалибровка
  • Встроенный аппаратный частотометр
  • Стандартный USB интерфейс
  • Режим «годен/негоден»

Область применения

  • Наладка электронных линий
  • Проверка логических взаимосвязей сигналов
  • Образование и технические тренинги
  • Проверка функционирования электронных схем

Сравнительные характеристики

Модель DS1102E DS1052D
DS1102D DS1052E
Полоса пропускания 100МГц 50МГц
Частота дискретизации в реальном времени 1Г выборка/с
Эквивалентная частота дискретизации 25Г выборок/с 10Г выборок/с
Время нарастания 3,5нс 7нс
Входной импеданс 1МОм ± 2%
Время горизонтальной развертки 1нс/дел до 50с/дел 5нс/дел до 50с/дел
Дисплей 5.6" TFT (64k, цветной цвет LCD), 320х234
Каналы 2 аналоговых и 16 цифровых каналов + внешний запуск
Объем памяти 1 Mб
Чувствительность по вертикали 2мВ/дел - 10В/дел
Разрешение по вертикали 8 бит
Режим входа А1 и А2 DC, AC, земля
Режимы запуска По фронту, видео, по длине импульса, задержка, внешняя синхронизация
Режимы запуска - развертки Авто, нормальный, однократный
Погрешность измерения временных интервалов ± 0.01%
Максимальное входное напряжение 300В DC, AC пик, (1МОм входной импеданс 10Х),
5В (Вскз, 50 Вт входной импеданс, BNC )
Математические функции Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка
Курсорные измерения Режимы: ручной, слежение, автоматические измерения
Хранение произведенных измерений 10 осциллограмм и предварительных настроек
Напряжение-питание / потребляемая мощность 100-240В, 40 - 440Гц. САТ II. / 50Вт Макс.

Воспроизведение сигнала осциллографа RIGOL DS1052D

  • Осциллографы Rigol серий DS1000E/D можно напрямую подключать к функциональным генераторам произвольной формы серии DG. При подключении к встроенному USB порту осциллографов серии DS1000D - генераторы DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний
  • Передача сигналов с осциллоскопа серии DS1000D на генератор DG через USB порт
  • Захват осциллограмм DS1000E/D
  • Восстановление сигнала

Эргономика осциллографа RIGOL DS1052D

  • Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
  • Удобная в использовании файловая система работает как с USB накопителями так и встроенной памятью

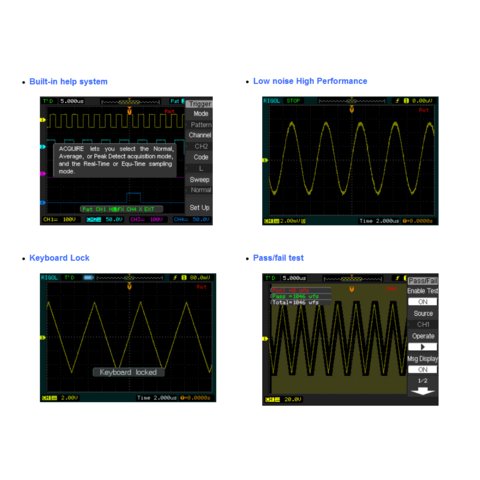

  • Встроенная система подсказок. Чтобы получить информацию о функциональности кнопки нажмите на неё и удерживайте 3 секунды

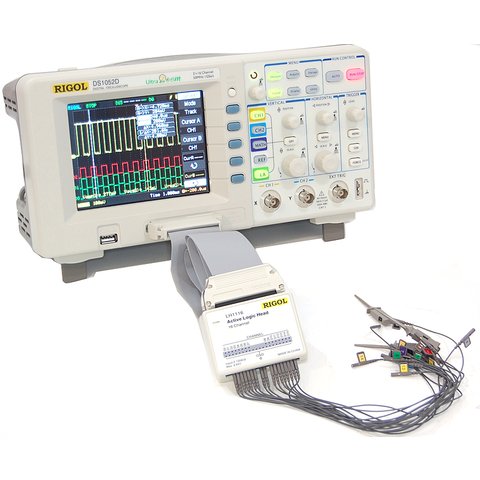

Модуль логического анализатора осциллографа RIGOL DS1052D

Запоминающий осциллограф смешаных сигналов с 16-канальным цифровым логическим анализатором (ЛА). ЛА разделён на две группы D7-D0, D15-D8. Группы работают раздельно.

Инструкции

Скачать руководство пользователя для Rigol DS1052D (рус.)

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1052D (англ.).

Видео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация

  • Кабель питания

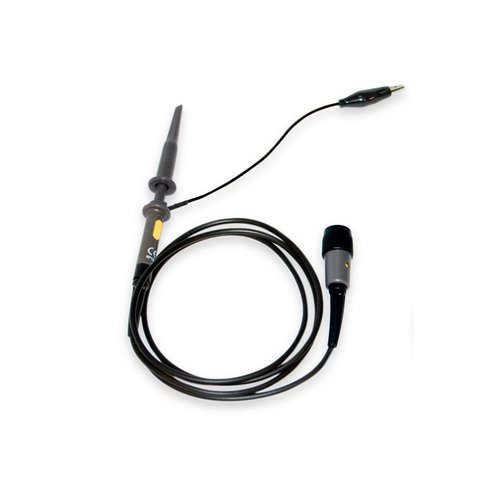

  • 2 щупа
  • Модуль логического анализатора
  • Кабель USB

Опциональные аксессуары

Сумка для осциллографа
Сумка для
инструментов

Вопросы и ответы

На чём DS1052D экономит против DS1102D?
На полосе и эквивалентной дискретизации: 50 МГц против 100 МГц у RIGOL DS1102D, 10 Г выборок/с против 25 Г выборок/с на повторяющихся сигналах, время нарастания 7 нс против 3,5 нс и развёртка от 5 нс/дел против 1 нс/дел. Реальная дискретизация 1 Г выборка/с, 16 цифровых каналов и память 1 Мб одинаковы. Для логики на нескольких мегагерцах 50 МГц достаточно.
Какое напряжение допускает вход DS1052D?
По таблице 300 В (DC, AC пик) на входе 1 МОм через щуп 10Х и 5 В среднеквадратичного значения на входе 50 Ом через BNC. Значит, напряжение выше 5 В на вход 50 Ом подавать нельзя, а для более высоких уровней нужен щуп 10Х и вход 1 МОм. Входное сопротивление 1 МОм ± 2%, режимы входа DC, AC и земля, чувствительность от 2 мВ/дел до 10 В/дел.
Как DS1052D помогает в имитационных испытаниях?
Осциллографы серии DS1000E/D можно напрямую подключать через USB к генераторам сигналов произвольной формы RIGOL серии DG, и те воспроизводят осциллограммы, сохранённые на осциллографе. Реальный сигнал с объекта записывают один раз, а потом подают на схему сколько угодно. Внутри DS1052D хранит до 10 осциллограмм и 10 настроек.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
  • с 16-канальным логическим анализатором
Объем памяти
  • 1 МБ
Полоса пропускания
  • 50 МГц
Тип
  • настольный
  • смешанных сигналов
Частота дискретизации
  • 1 Гвыб/с

Отзывы клиентов

Часто задаваемые вопросы

На чём DS1052D экономит против DS1102D?

На полосе и эквивалентной дискретизации: 50 МГц против 100 МГц у <a href="{{p,813436}}">RIGOL DS1102D</a>, 10 Г выборок/с против 25 Г выборок/с на повторяющихся сигналах, время нарастания 7 нс против 3,5 нс и развёртка от 5 нс/дел против 1 нс/дел. Реальная дискретизация 1 Г выборка/с, 16 цифровых каналов и память 1 Мб одинаковы. Для логики на нескольких мегагерцах 50 МГц достаточно.

Какое напряжение допускает вход DS1052D?

По таблице 300 В (DC, AC пик) на входе 1 МОм через щуп 10Х и 5 В среднеквадратичного значения на входе 50 Ом через BNC. Значит, напряжение выше 5 В на вход 50 Ом подавать нельзя, а для более высоких уровней нужен щуп 10Х и вход 1 МОм. Входное сопротивление 1 МОм ± 2%, режимы входа DC, AC и земля, чувствительность от 2 мВ/дел до 10 В/дел.

Как DS1052D помогает в имитационных испытаниях?

Осциллографы серии DS1000E/D можно напрямую подключать через USB к генераторам сигналов произвольной формы RIGOL серии DG, и те воспроизводят осциллограммы, сохранённые на осциллографе. Реальный сигнал с объекта записывают один раз, а потом подают на схему сколько угодно. Внутри DS1052D хранит до 10 осциллограмм и 10 настроек.
