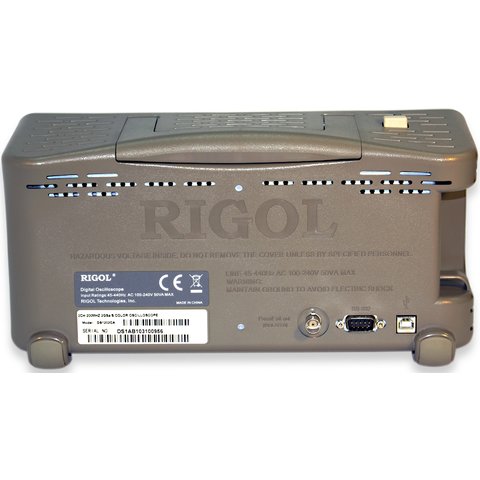

Цифровой осциллограф RIGOL DS1102CA

Код: 810641
Цифровой осциллограф RIGOL DS1102CA
Все о товаре
Описание
Характеристики
Видео
Снят с производства

Все о товаре

Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
7.5 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания до 100 МГц. Максимальная частота дискретизации в реальном времени до 2Г выборок/с. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

Цифровой осциллограф RIGOL DS2102A
Бестселлер
ID: 845096

Цифровой осциллограф RIGOL DS2102A

5 (2)
38 723 ₴
Цена с НДС
Двухканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 2 Гвыб/с, 8" дисплеем и записью 50 000 осциллограмм/сек.
Наличие на складе:
  • Львов
ID: 845096 7.5 кг 110, 220

Вместе с этим товаром покупают

Генератор сигналов UNI T UTG962E
Бестселлер
ID: 903397

Генератор сигналов UNI-T UTG962E

5 (2)
11 938 ₴
Цена с НДС
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903397 1 кг
Двухканальный генератор сигналов с синусоидальной частотой до 160 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К, и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
  • Львов
ID: 834194 6.8 кг 110, 220
Универсальный генератор сигналов RIGOL DG4102
ID: 834193

Универсальный генератор сигналов RIGOL DG4102

5 (1)
70 470 ₴
Цена с НДС
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
ID: 834193 7.8 кг 110, 220
Генератор сигналов UNI T UTG2122X
Бестселлер
ID: 926013

Генератор сигналов UNI-T UTG2122X

54 278 ₴
51 230 ₴
Цена с НДС
Двухканальный генератор с частотой до 120 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926013 2.5 кг
Генератор сигналов SIGLENT SDG1062X
Бестселлер
ID: 869148

Генератор сигналов SIGLENT SDG1062X

5 (2)
27 133 ₴
Цена с НДС
Двухканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 150 Мвыб/с, вертикальным разрешением 14 бит.
Наличие на складе:
  • Львов
ID: 869148 7 кг 110, 220
Генератор сигналов SIGLENT SDG2042X
Бестселлер
ID: 862791

Генератор сигналов SIGLENT SDG2042X

5 (2)
28 858 ₴
Цена с НДС
Двухканальный генератор сигналов с выходной частотой 40 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит.
Наличие на складе:
  • Львов
ID: 862791 7.5 кг 110, 220
Двухканальный генератор сигналов с максимальной частотой 25 МГц, частотой дискретизации 200 МВыб./с и памятью 2 Мточек (стандарт). Уникальная технология SiFiII.
Наличие на складе:
  • Львов
ID: 896648 7 кг
Генератор сигналов RIGOL DG2102
Бестселлер
ID: 922288

Генератор сигналов RIGOL DG2102

62 753 ₴
Цена с НДС
2 канала, полоса пропускания до 100 МГц, частота дискретизации 250 Мвыб/с, разрешение 16 бит, глубина памяти 16 МБ, диапазон амплитуды от 1 мВпик-пик до 10 Впик-пик, дисплей 10,9 см
Наличие на складе:
  • Львов
ID: 922288 4.5 кг
Генератор сигналов UNI T UTG2082X
Бестселлер
ID: 926014

Генератор сигналов UNI-T UTG2082X

37 553 ₴
35 250 ₴
Цена с НДС
Двухканальный генератор с частотой до 80 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926014 2.5 кг
Генератор сигналов UNI T UTG2062X
Бестселлер
ID: 926015

Генератор сигналов UNI-T UTG2062X

32 304 ₴
29 610 ₴
Цена с НДС
Двухканальный генератор с частотой до 60 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926015 2.5 кг
Генератор сигналов FNIRSI SG 003A
Бестселлер
ID: 902550

Генератор сигналов FNIRSI SG-003A

5 (1)
3 585 ₴
Цена с НДС
Компактный одноканальный цифровой генератор сигналов в защитном силиконовом чехле. Форма сигналов: прямоугольная. Диапазон частот: 0,001 Гц - 180 кГц.
Наличие на складе:
  • Львов
ID: 902550 0.5 кг
Осциллографический щуп с коэффициентом затухания 100:1 и пропускной способностью 250 МГц для измерения напряжения до 2 кВ
Наличие на складе:
  • Львов
  • Днепр
ID: 927555 0.15 кг
Высоковольтный осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 100 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927554 0.15 кг
Осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 60 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927553 0.15 кг

Описание

Особенности цифрового осциллографа RIGOL DS1102CA

  • Максимальная частота дискретизации в реальном времени до 2 Г выборок/с
  • Максимальная эквивалентная частота дискретизации до 50 Г выборок/с
  • Полоса пропускания до 100 МГц, позволяет достоверно захватывать сигналы в реальном времени и наблюдать неуловимо изменяющиеся детали периодических сигналов
  • Скорость обновления до 2000 сигналов/сек
  • Яркий ЖК TFT дисплей, с 64К цветами
  • Компактный легкий занимает мало места на столе
  • Совместимый с генераторами сигналов RIGOL серии DG по формату данных
  • Встроенный USB–хост позволяет подключить флеш-память, USB-принтер и осуществить обновление микропрограммы прибора

Расширенные возможности цифрового осциллографа RIGOL DS1102CA

  • Объем памяти: 10000 точек (1 канал), 5000 точек (2 канала)
  • 20 автоматических измерений
  • Курсорные измерения в режимах: ручной, слежение и автоматические измерения
  • Математические функции: сложение, вычитание, умножение, инвертирование, Быстрое преобразование Фурье (БПФ)
  • Специальный цифровой фильтр
  • Режим покадровой записи осциллограмм
  • Встроенный аппаратный частотометр
  • Стандартный интерфейс: USB, RS-232, USB-хост, поддержка устройства памяти USB и принтера USB
  • Тестирование «годен / негоден» в стандартной комплектации, с гальванически изолированным выходом
  • Многоязычный интерфейс, встроенная система помощи

Функции запуска цифрового осциллографа DS1102CA

  • Настраиваемая чувствительность запуска
  • Эффективно фильтрует шум от сигнала запуска и позволяет предотвратить ложный запуск настройкой чувствительности запуска
  • Поочередной запуск
  • Дисплей с двумя временными развертками, аналогичный ранее применяемых режимам в аналоговых осциллографах RIGOL, позволяет наблюдать два несинхронных сигнала.
  • Запуск по наклону фронта
  • Запуск по заданному пользователем уровню наклона восходящего или нисходящего фронта сигнала
  • Запуск по условию регистрации восходящего или нисходящего фронта сигнала
  • В основном используется для наблюдения периодических сигналов для построения глазковой диаграммы. Этот режим обычно имеется в продвинутых осциллографах

Воспроизведение сигнала

  • Осциллографы RIGOL серий DS1000CA можно напрямую подключать к функциональным генераторам произвольной формы RIGOL серии DG. Генераторы RIGOL серии DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний
  • Передача сигналов с осциллоскопа серии DS1000CA на генератор RIGOL DG через USB порт
  • Захват осциллограмм
  • Восстановление сигнала

Эргономика

  • Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
  • Файловая система
  • Легкий в обращении, поддерживает устройство памяти USB
  • Встроенная система помощи, для входа нужно удерживать текущую клавишу 3 секунды

Сравнительная таблица осциллографов RIGOL серии DS1000CА

Модель
DS1302CA
DS1202CA
DS1102CA
DS1062CA
Полоса пропускания
300 МГц
200 МГц
100 МГц
60 МГц
Глубина памяти
10000 точек (1канал), 5000точек (2 канала)
Каналы
2 канала + внешний запуск
Частота дискретизации в реальном времени
2 Г выборки/с (1 канал), 1 Г выборка/с (2 канала)
Эквивалентная частота дискретизации
50 Г выборок/с
Время нарастания
1.2 нс
1.7 нс
3.5 нс
5.8 нс
Диапазон коэффициента развертки
1 нс/дел до 50 с/дел
2 нс/дел до 50 с/дел

5 нс/дел до 50 с/дел

5 нс/дел до 50 с/дел
Входной импеданс
1МОм/15пФ, и 50W | 1МОм/15пФ
Режим запуска
по фронту, видео, ширине импульса, по наклону фронта, поочередный
Источники запуска
К1, К2, Внешний, внешний/5, сеть

Технические характеристики осциллографа RIGOL DS1102CA

Чувствительность по вертикали
2 мВ/дел – 5 В/дел
Разрешение по вертикали
8 бит
Режим входа
DC, AC, земля
Максимальное входное напряжение
300 В (DC+AC пик)
Режим «самописца»
500 мс/дел – 50 с/дел
Автоматические измерения
B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всред., B скз, отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, положительная длительность, отрицательная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка…, задержка…
Курсорные измерения
Режимы: ручной, слежение, автоматические измерения
Математические функции
Сложение, вычитание, умножение, БПФ, инвертирование
Хранение
Внутреннее: 10 осциллограмм, 10 настроек. Запись на USB-флеш память: bmp , CSV, осциллограммы и настройки
Вход/выход
Порт USB, USB Host, RS-232, P/F Out (изолированный)
Дисплей
TFT(64К, цветной ЖКД), 320 × 234
Напряжение-питание / потребляемая мощность
100-240В / 40 Вт
Размеры
303 мм × 154 мм × 133 мм
Масса
2,3 кг

Цифровой осциллограф RIGOL DS1102CA – Видео

Пример использования аналогичного цифрового осциллографа RIGOL DS1202CA можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Стандартная комплектация

Кабель питания
2 пробника
Кабель питания
110-220 В
2 пробника

Кабель USB

Кабель USB

Вопросы и ответы

Какой предел входного напряжения у DS1102CA?
300 В (DC+AC пик) на входе 1 МОм/15 пФ. Это пиковое значение, то есть сумма постоянной составляющей и амплитуды переменной не должна его превышать. Для сетевых цепей нужен щуп с делителем или дифференциальный пробник. Режимы входа DC, AC и земля, вертикальная чувствительность от 2 мВ/дел до 5 В/дел, разрешение 8 бит.
Как DS1102CA помогает строить глазковую диаграмму?
Синхронизация по условию регистрации нарастающего или спадающего фронта накладывает много периодов цифрового сигнала друг на друга, и из них складывается глазковая диаграмма. По раскрытию «глаза» оценивают качество линии передачи: шум, дрожание фронтов, межсимвольные искажения. Описание подчёркивает, что такой режим обычно бывает в продвинутых осциллографах. Полоса DS1102CA 100 МГц.
Что важнее в DS1102CA против DS1102C: выборка или память?
Это два противоположных ответа на одну полосу 100 МГц. DS1102CA имеет реальную дискретизацию 2 Гвыб/с, но память лишь 10k, а RIGOL DS1102C дискретизирует 400 Мвыб/с, зато имеет 1M на одном канале. Для детального фронта одиночного импульса лучше DS1102CA, для длинной записи более медленных событий DS1102C. Оба имеют эквивалентный режим для периодических сигналов.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 10 кБ
Полоса пропускания
  • 100 МГц
Тип
  • настольный
Частота дискретизации
  • 2 Гвыб/с

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Какой предел входного напряжения у DS1102CA?

300 В (DC+AC пик) на входе 1 МОм/15 пФ. Это пиковое значение, то есть сумма постоянной составляющей и амплитуды переменной не должна его превышать. Для сетевых цепей нужен щуп с делителем или дифференциальный пробник. Режимы входа DC, AC и земля, вертикальная чувствительность от 2 мВ/дел до 5 В/дел, разрешение 8 бит.

Как DS1102CA помогает строить глазковую диаграмму?

Синхронизация по условию регистрации нарастающего или спадающего фронта накладывает много периодов цифрового сигнала друг на друга, и из них складывается глазковая диаграмма. По раскрытию «глаза» оценивают качество линии передачи: шум, дрожание фронтов, межсимвольные искажения. Описание подчёркивает, что такой режим обычно бывает в продвинутых осциллографах. Полоса DS1102CA 100 МГц.

Что важнее в DS1102CA против DS1102C: выборка или память?

Это два противоположных ответа на одну полосу 100 МГц. DS1102CA имеет реальную дискретизацию 2 Гвыб/с, но память лишь 10k, а <a href="{{p,810634}}">RIGOL DS1102C</a> дискретизирует 400 Мвыб/с, зато имеет 1M на одном канале. Для детального фронта одиночного импульса лучше DS1102CA, для длинной записи более медленных событий DS1102C. Оба имеют эквивалентный режим для периодических сигналов.
