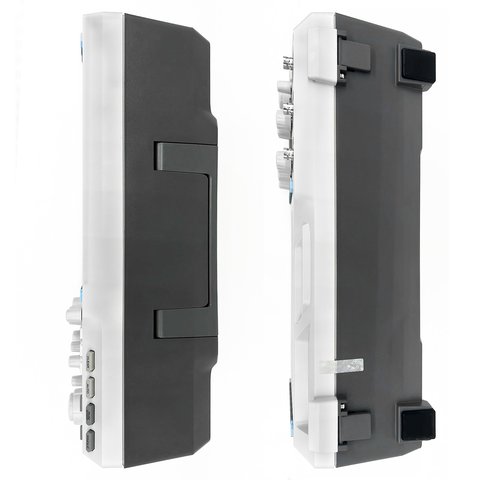

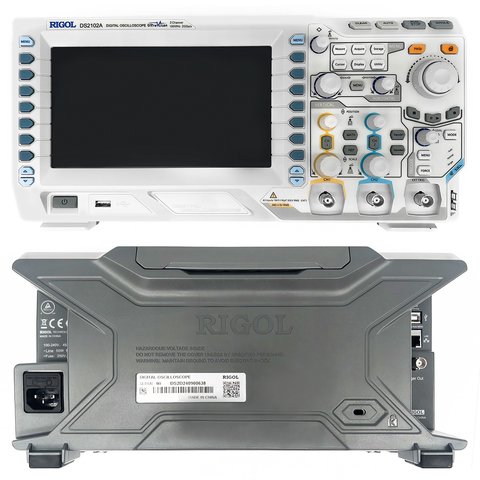

Цифровой осциллограф RIGOL DS2102A
Все о товаре
- Львов
Вместе с этим товаром покупают
Описание
RIGOL DS2102A – это высококачественный двухканальный осциллограф нового поколения (100 МГц). Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерений. RIGOL DS2102A обеспечивает захват 50 000 осциллограмм в секунду.
Цифровой осциллограф RIGOL DS2102A идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 100 МГц.
- 2 канала.
- Частота дискретизации в реальном времени: 2 Гвыб/с.
- Глубина памяти: 14 MБ.
- Инновационная технология UltraVision.
- Вертикальная чувствительность: 500 мкВ/дел – 10 В/дел.
- Запись 50 000 осц/с.
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье.
- 8-дюймовый цветной ЖК-дисплей.
- Стандартный интерфейс: USB Host & Device, LAN, AUX.
- Рекомендуемый интервал между калибровками – 1 год.
- Автоматическая идентификация типа щупа.
- Запись осциллограмм в реальном времени, воспроизведение и анализ осциллограмм.
- Компактный дизайн, малые габариты и вес.
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Технические характеристики
| Полоса пропускания | 100 МГц |
| Каналы | 2 |
| Частота дискретизации в реальном времени | 2 Гвыб/с (один канал), 1 Гвыб/с (два канала) |
| Глубина памяти | 14 МБ (станд.), 56 МБ (опц.) |
| Запись осциллограмм | 50 000 осциллограмм/с |
| Диапазон вертикальной чувствительности | 500 мкВ/дел – 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик |
| Частота | 1 кГц |
| Общие характеристики | |
|---|---|
| Мощность | 50 Вт (макс.) |
| Напряжение | 100-240 В, 45-440 Гц |

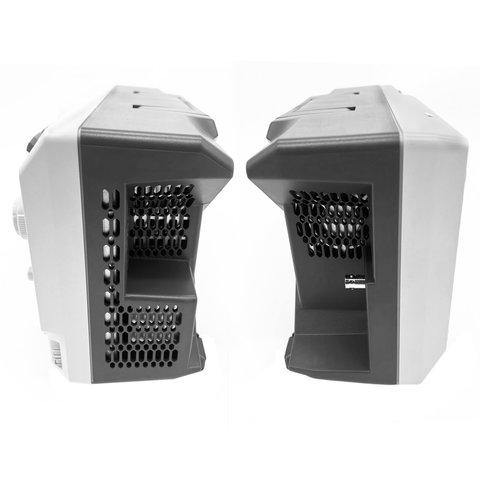

| Метод охлаждения | Вентилятор |
| Стандартные интерфейсы | USB-хост (поддержка USB-GPIB), USB-устройство, LAN, Aux (TrigOut/PassFail) |
| Дисплей | 8-дюймовый WVGA цветной ЖК (800×480) |
| Вес | 3,9 кг (± 0,2 кг) |
| Размеры | 361.6 × 179.6 × 130.8 мм |
Комплектация
- Цифровой осциллограф RIGOL DS2102A (1 шт.)

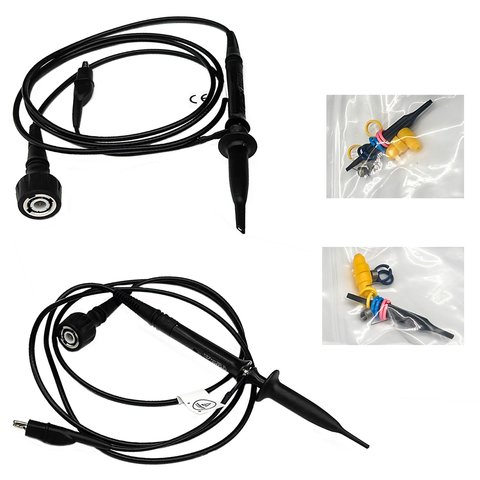

- Пассивные щупы (2 шт.)

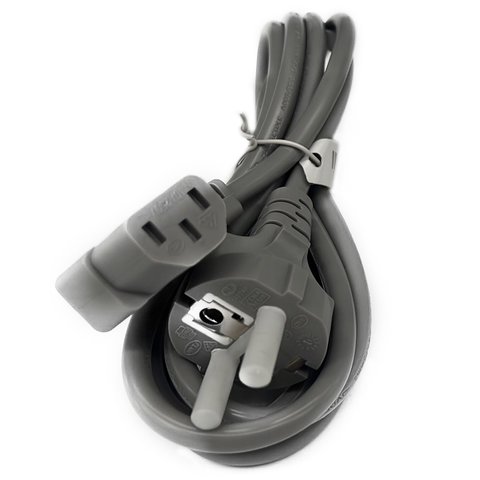

- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
Осциллографы и работа с ними
Характеристики
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
| Объем памяти |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
Что перевешивает в DS2102A по сравнению с DS2302A?
Вопрос здесь в полосе: 100 МГц у DS2102A против 300 МГц у <a href="{{p,845094}}">RIGOL DS2302A</a>. Остальное общее: 2 Гвыб/с на одном канале и 1 Гвыб/с на двух, память 14 МБ с опцией 56 МБ, 50 000 осциллограмм в секунду, чувствительность от 500 мкВ/дел. На 100 МГц DS2102A кладёт на период двадцать точек, так что дискретизация работает с большим запасом.
Что даёт DS2102A захват 50 000 осциллограмм в секунду?
Чем больше осциллограмм в секунду, тем короче слепая пауза между ними, и редкая иголка с большей вероятностью попадёт на экран. Вместе с записью, воспроизведением и анализом осциллограмм в реальном времени это позволяет вернуться к сбою после того, как он прошёл. Память 14 МБ стандартно, 56 МБ с опцией. Вертикальное разрешение 8 бит.
К чему можно подключить DS2102A?
USB Host & Device, LAN и AUX. USB-хост принимает флеш-память, USB-устройство соединяет осциллограф с компьютером, LAN позволяет управлять им по сети, а AUX используют для внешних сигналов. Рекомендуемый интервал между калибровками 1 год, тип подключённого щупа прибор определяет автоматически. Экран 8-дюймовый 800 × 480.
