Портативный цифровой осциллограф Hantek DSO8060

Код: 821426
Портативный цифровой осциллограф Hantek DSO8060
Все о товаре
Описание
Характеристики
Видео
31 490 ₴
Цена с НДС

Все о товаре

3 кг 110, 220 V Гарантия: 12 месяцев
Hantek DSO8060 – двухканальный цифровой осциллограф с полосой пропускания 60 МГц, высокоточный мультиметр и генератор сигналов до 25 МГц в одном приборе. Читать далее
31 490 ₴
Цена с НДС
31 490 ₴
Цена с НДС

Описание

Hantek DSO8060 – двухканальный цифровой запоминающий осциллограф с полосой пропускания 60 МГц, высокоточный цифровой мультиметр и генератор сигналов до 25 МГц в одном приборе. Этот портативный осциллограф может работать как автономно, так и в качестве приставки к компьютеру с помощью интерфейса USB 2.0.

Особенности

  • Большой цветной дисплей размером 5.7 дюйма (около 14.5 см), с разрешением 320×240 пикселей. Светодиодная подсветка, четкое изображение.
  • Интерфейс USB 2.0 с поддержкой подключения USB-накопителей. Опционально RS232/LAN. Легко управляется с помощью ПК или удаленно.
  • Полоса пропускания: 60 МГц.
  • Функции генератора сигналов.
  • Функции высокоточного цифрового мультиметра (6000 зн.):
    • постоянное и переменное напряжение
    • постоянный и переменный ток
    • сопротивление
    • емкость
    • прозвонка цепи
    • тестирование диодов
  • Высокая скорость обновления. Частота семплирования 250 МВыб/с, 50 ГВыб/с в эквивалентном режиме.
  • Матем.: БПФ , + , - , * , / ,X-Y. Функция "годен/негоден". Автоматические измерения до 22-х параметров одновременно.
  • Разные режимы развертки, 2 отдельные базы времени для режима развертки ALT. Возможность наблюдать два сигнала с различными частотами.
  • Запись и воспроизведение до 1000 сигналов.
  • Автономное питание от батарей (установлены в устройство), до 6 часов работы.
  • Возможность сохранения осциллограмм в форматах .jpg/.bmp, в файлах MS Excel/Word.
  • Интегрируется с Labview\VB\VC.
  • ПО совместимо с: Windows NT, Windows 2000, Windows XP, VISTA

Инструкции

Скачать инструкцию к портативному цифровому осциллографу Hantek DSO8060 (англ.)

Статьи и обзоры

Обзор портативного цифрового осциллографа Hantek DSO8060

Технические характеристики

Вертикальная система
Количество каналов 2
Полоса пропускания, МГц 60
Время нарастания, нс 5,8
Коэффициент отклонения 10 мВ/дел до 5 В/дел
Входной импеданс сопротивление 1 МОм
емкость 15 пФ
Входная связь переменный ток (AC), постоянный ток (DC), заземление (GND)
Разрешение по вертикали 8 бит
Максимальное входное напряжение 300 В (DC+AC пик.)
Горизонтальная система
Частота семплирования 250 МВыб/с
Эквивалентная частота семплирования 50 ГВыб/с
Диапазон, с/дел 5 нс/дел ~1000 с/дел
Объем памяти 32К на один канал, 16К на два канала
Точность развертки ±50 м.д.
Синхронизация
Способы синхронизации По фронту, по видеосигналу, по продолжительности импульса, внешняя синхронизация
Источник Кан. 1, Кан. 2
Режим X-Y
Вход X Кан. 1
Вход Y Кан. 2
Сдвиг фаз Не более 3°
Измерения и вычисления
По вертикали Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
По горизонтали Частота, период, время нарастания, время спада, длительность+, длительность–, скважность
Задержка Задержка 1->2 (по фронтам, по срезам)
Курсорные измерения Вручную, режим «слежение», режим автоматических измерений
Мультиметр
Максимальное разрешение 6000 зн.
Измеряемые параметры переменное и постоянное напряжение и ток, сопротивление, емкость, тестирование диодов, прозвонка цепей
Максимальное входное напряжение AC 600 В, DC 800 В
Максимальный входной ток AC 10 A, DC 10 A
Входное сопротивление 10 MОм
Генератор сигналов
Диапазон 1~25 МГц
DAC Clock 2 КГц~200 МГц, регулируемый
Разрешение 0,1%
Вертикальное разрешение 12
Стабильность < 30 м.д.
Амплитуда сигналов ±3,5 В макс.
Выходное сопротивление 50 Ом
Выходной ток 50 мА Iпик=50 мА
Полоса пропускания 25 M
Гармонические искажения -50 дБc (1 КГц), -40 дБc (10 КГц)
Измерение частоты канала Measure Frequncy Channel
Диапазон 1~60MHz
Диапазон входного сигнала 400 mVpp~18 Vpp (Vpp=напряжение пика)
Тип связи DC
Погрешность ± Ошибка синхронизации ±1 Count
Входное полное сопротивление > 100 КОм
Общие характеристики
Математические функции Сложение, вычитание, умножение, деление, БПФ
Память 15 форм сигнала и установок
Дисплей 5,7" TFT ЖК-дисплей с подсветкой
Разрешение экрана 240 (по вертикали) × 320 (по горизонтали)
Интерфейсы USB 2.0
RS-232, LAN (опции)
Питание AC 100~240 В / 50~60 Гц;
DC 8,5 В,1500 мА
работает 6 часов от батареи
Габариты 245 x 163 x 52 мм
Вес 1,2 кг

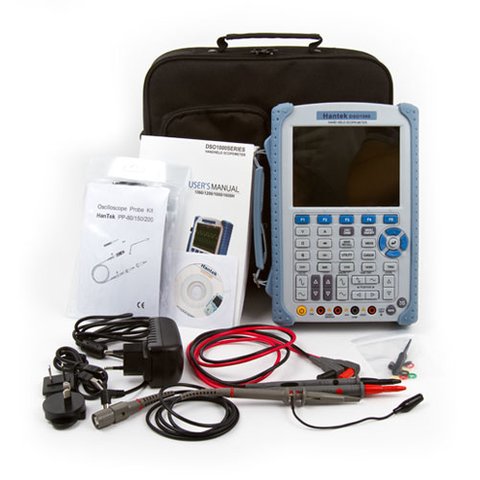

Комплектация

  • Цифровой осциллограф Hantek DSO8060
  • Коробка (1 шт.)
  • Сумка (1 шт.)
  • Инструкция (1 шт.)
  • Диск с ПО (1 шт.)

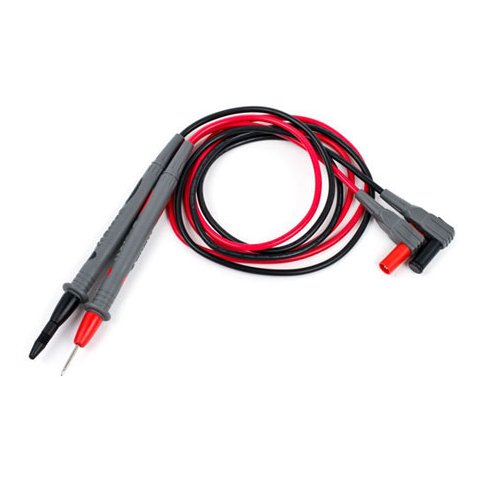

  • Щупы для мультиметра (2 шт.)

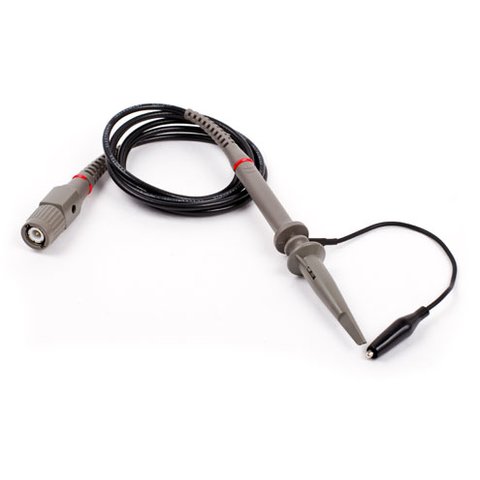

  • Щупы для осциллографа (2 шт.)
  • USB-шнур (1 шт.)
  • Зарядное устройство (1 шт.)
Устройство подключено к компьютеру Математические функции
Устройство подключено к компьютеру Математические функции
Мультиметр ALT MAG, легкий поиск сигнала
Мультиметр ALT MAG, легкий поиск сигнала
Курсорные функции Измерения
Курсорные функции Измерения
Режим X-Y БПФ
Режим X-Y БПФ
Внешняя синхронизация Встроенные подсказки
Внешняя синхронизация Встроенные подсказки
Тестовый сигнал частотой более 100МГц в эквивалентном режиме Управление документами и файлами
Тестовый сигнал частотой более 100МГц в эквивалентном режиме Управление документами и файлами

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Какие параметры у генератора DSO8060?
Генератор выдаёт сигналы от 1 до 25 МГц с вертикальным разрешением 12 бит, амплитудой до ±3,5 В на выходном сопротивлении 50 Ом. Тактирование ЦАП регулируется от 2 кГц до 200 МГц, стабильность меньше 30 ppm. Гармонические искажения -50 дБн на 1 кГц и -40 дБн на 10 кГц. Для проверки усилителей и фильтров в ремонте этого достаточно.
Сколько памяти у DSO8060 на каждый канал?
32 кБ при работе одного канала и 16 кБ, когда включены оба. Дискретизация в реальном времени 250 Мвыб/с, так что на сигнал 60 МГц приходится около четырёх отсчётов. Эквивалентные 50 Гвыб/с работают лишь для повторяющихся сигналов. Развёртка от 5 нс/дел до 1000 с/дел. Прибор хранит 15 форм сигнала и настроек и записывает и воспроизводит до 1000 сигналов.
Зачем доплачивать за DSO8060, если есть DSO1060 в том же корпусе?
Корпус 245 x 163 x 52 мм, экран 5,7 дюйма и мультиметр одинаковы. DSO8060 добавляет генератор сигналов до 25 МГц и синхронизацию по видеосигналу, а дискретизирует с частотой 250 Мвыб/с. У Hantek DSO1060 генератора нет, синхронизации по видео тоже, а частота дискретизации лишь 150 Мвыб/с. Оба работают от батареи до 6 часов и как приставка к ПК через USB 2.0.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 32 кБ
Полоса пропускания
  • 25 МГц
Тип
  • портативный
  • мультиметр
  • со встроенным генератором
Частота дискретизации
  • 250 МВыб/с

Видео

Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Какие параметры у генератора DSO8060?

Генератор выдаёт сигналы от 1 до 25 МГц с вертикальным разрешением 12 бит, амплитудой до ±3,5 В на выходном сопротивлении 50 Ом. Тактирование ЦАП регулируется от 2 кГц до 200 МГц, стабильность меньше 30 ppm. Гармонические искажения -50 дБн на 1 кГц и -40 дБн на 10 кГц. Для проверки усилителей и фильтров в ремонте этого достаточно.

Сколько памяти у DSO8060 на каждый канал?

32 кБ при работе одного канала и 16 кБ, когда включены оба. Дискретизация в реальном времени 250 Мвыб/с, так что на сигнал 60 МГц приходится около четырёх отсчётов. Эквивалентные 50 Гвыб/с работают лишь для повторяющихся сигналов. Развёртка от 5 нс/дел до 1000 с/дел. Прибор хранит 15 форм сигнала и настроек и записывает и воспроизводит до 1000 сигналов.

Зачем доплачивать за DSO8060, если есть DSO1060 в том же корпусе?

Корпус 245 x 163 x 52 мм, экран 5,7 дюйма и мультиметр одинаковы. DSO8060 добавляет генератор сигналов до 25 МГц и синхронизацию по видеосигналу, а дискретизирует с частотой 250 Мвыб/с. У <a href="{{p,821422}}">Hantek DSO1060</a> генератора нет, синхронизации по видео тоже, а частота дискретизации лишь 150 Мвыб/с. Оба работают от батареи до 6 часов и как приставка к ПК через USB 2.0.
