Генератор сигналов SIGLENT SDG6022X
Все о товаре
Вас также могут заинтересовать
Описание

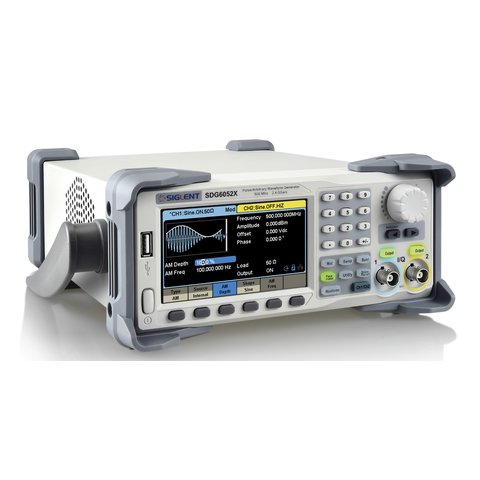

Генератор сигналов SIGLENT SDG6022X – прибор, который используется для создания высококачественных сигналов и характеризуется полосой пропускания 200 МГц, максимальной частотой дискретизации 2,4 ГВыб/с и вертикальным разрешением 16 бит. В работу этих приборов также включены собственноручно разработанные технологии TrueArb & EasyPulse, которые помогают решить недостатки традиционных генераторов DDS во время генерации произвольных, прямоугольных и импульсных сигналов. Кроме того, это многофункциональный прибор, который может генерировать шум, сигнал со сдвигом на 90 градусов и диаграммы PRBS. Эти функции дают возможность обеспечить сигналы высокой точности и с минимальным искажением, что соответствует растущим потребностям сложных применений.
Особенности
- Максимальная выходная амплитуда 20 Впп, выходной сигнал высокой точности с динамическим диапазоном 80 дБ.
- Высокопроизводительная система дискретизации с частотой 2,4 ГВыб/с и вертикальным разрешением 16 бит.
- Многофункциональный генератор сигналов, соответствующий широкому спектру требований.
- Функции Sweep и Burst.
- Функция Harmonics.
- Функция комбинации осциллограмм.
- Функции развязки каналов, копирования и слежения.
- 196 встроенных произвольных сигналов.
- Частотомер высокой точности.

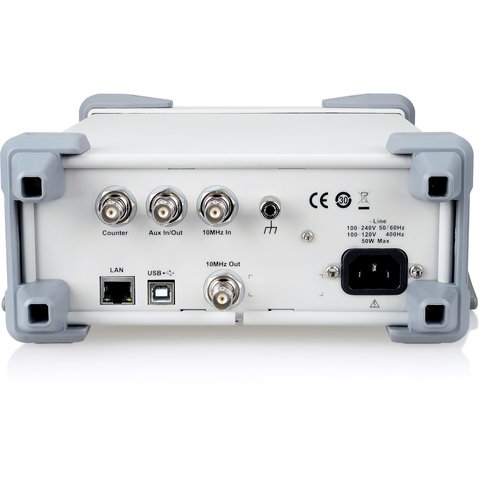

- Стандартные интерфейсы USB-Host, USB-Device (USBTMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.
- Сенсорный 4,3” дисплей для простоты работы.
Технические характеристики
| Характеристика / Модель | SDG6022X | SDG6032X | SDG6052X |
|---|---|---|---|
| Полоса пропускания | 200 МГц | 350 МГц | 500 МГц |
| Количество каналов | 2 | ||
| Частота дискретизации | 2,4 ГВыб/с (2X интерполяция) | ||
| Вертикальное разрешение | 16 бит | ||
| Длина произвольного сигнала | 2 ~ 20 МБ | ||
| Частотомер | до 400 МГц | ||
| Макс. амплитуда | 20 Впп < 40 МГц | ||
| Интерфейс | Стандартные: USB-Host, USB-Device, LAN Опциональный: GPIB (USB-GPIB адаптер) |
||
| Дисплей | Сенсорный 4,3” дисплей, 480 × 272 RGB | ||
Специальные функции

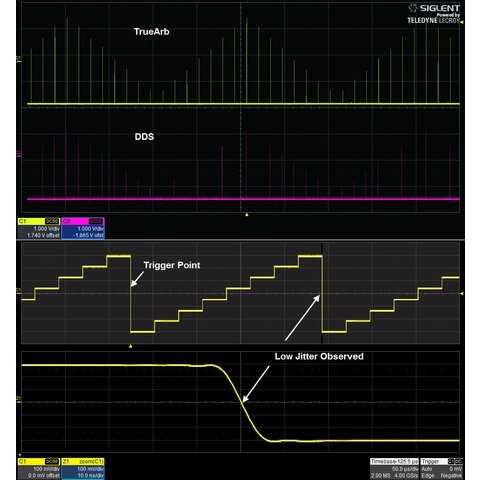

Технология True Arb
Технология Easy Pulse
Расширенные функции модуляции
Функция Burst
Функция Sweep
Частотомер
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDG6000X (англ.).
Комплектация
- Генератор сигналов SIGLENT SDG6022X — 1 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Диск с ПО — 1 шт.
- BNC-кабель — 2 шт.
Характеристики
| Количество каналов |
|
| Максимальная частота сигнала |
|
Отзывы клиентов
Часто задаваемые вопросы
SDG6022X или SDG2122X для задач до 200 МГц?
SDG6022X дает полосу 200 МГц и дискретизацию 2,4 ГВыб/с, а <a href="{{p,862793}}">генератор сигналов SIGLENT SDG2122X</a> 120 МГц и 1,2 Гвыб/с. Оба двухканальные с 16 бит и максимальной амплитудой 20 Впп. SDG6022X также имеет технологии TrueArb и EasyPulse, частотомер до 400 МГц и длину произвольного сигнала до 20 МБ. Для задач до 120 МГц SDG2122X хватает.
Как SDG6022X связывает и копирует каналы?
Есть функции развязки каналов, копирования и слежения. Копирование переносит настройки одного канала на другой, слежение заставляет второй канал повторять изменения первого, а развязка позволяет задать сдвиг частоты или амплитуды между ними. Функция комбинации осциллограмм складывает сигналы двух каналов. Полоса 200 МГц, 2 канала.
Какие аксессуары идут в комплекте SDG6022X?
Кабель питания, кабель USB, диск с ПО и 2 BNC-кабеля, по одному на каждый канал. Управлять генератором можно через USB Host, USB Device (USBTMC) и LAN (VXI-11, Socket, Telnet), GPIB опционально через USB-GPIB адаптер. Дисплей сенсорный 4,3 дюйма с разрешением 480 × 272. Частотомер измеряет до 400 МГц.
