Измерительный щуп для осциллографа OWON P2060 (1 шт.)

Код: 927553
Измерительный щуп для осциллографа OWON P2060 (1 шт.)
Все о товаре
Описание
Характеристики
463 ₴
Цена с НДС

Все о товаре

Бестселлер
Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
0.15 кг
Наличие на складе:
  • Львов
Осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 60 МГц, для измерения напряжения до 600 В Читать далее
463 ₴
Цена с НДС
463 ₴
Цена с НДС

Описание

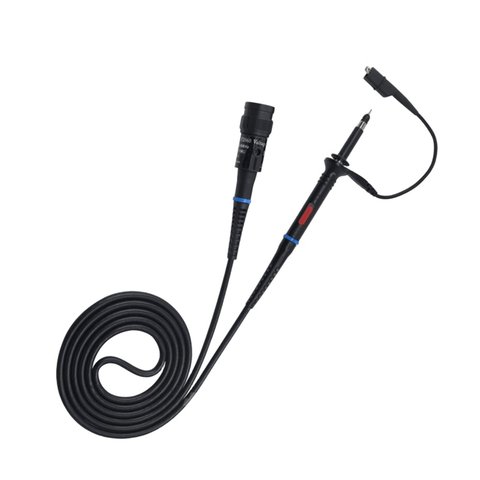

OWON P2060 – это универсальный пассивный осциллографический щуп с двойным коэффициентом затухания и с пропускной способностью 60 МГц, который используется для подключения тестируемой схемы и входа осциллографа и полностью совместим с осциллографами всех производителей, оснащенными стандартным разъемом BNC.

Особенности

  • Коэффициент затухания можно переключать между 10:1 и 1:1 с помощью ползункового переключателя на ручке;
  • Безопасное измерение рабочего напряжения до 200 В при коэффициенте затухания 1:1 и до 600 В при коэффициенте затухания 10:1;
  • Отлитые под давлением заземляющие провода обеспечивают надежный контакт и увеличенный срок службы;
  • Высококачественный пластик, из которого изготовлена ручка, обеспечивает надежный захват во время работы и прочность конструкции;
  • Гладкая поверхность удобна в использовании;
  • Усовершенствованная технология сборки для повышенной производительности;
  • Совместимость с осциллографами Owon, Rigol, Siglent, Atten и других брендов.

Технические характеристики

Коэффициент деления 1:1 10:1
Полоса пропускания 60 МГц
Максимальное рабочее напряжение 200 В 600 В
Входное сопротивление 1 МОм 10 МОм
Входная емкость 70 – 120 пФ 14 – 18 пФ
Диапазон компенсации 8 – 35 пФ
Время нарастания фронта 5,8 нс

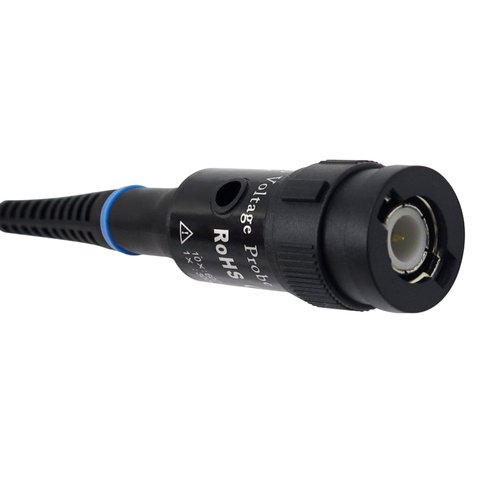

Тип разъема BNC
Рабочая температура от 0 до +50°C
Длина кабеля 110 см
Материал Пластик
Вес 53 г

Комплектация

  • Осциллографический щуп OWON P2060 — 1 шт.
  • Защитная насадка — 1 шт.
  • Цветное маркерное кольцо — 2 шт.
  • Щуп заземления — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Что меняется в щупе P2060 при переключении 1:1 и 10:1?
В положении 1:1 входное сопротивление 1 МОм, входная ёмкость от 70 до 120 пФ, допустимое рабочее напряжение 200 В. В положении 10:1 сопротивление 10 МОм, ёмкость от 14 до 18 пФ, напряжение до 600 В. Поделённый сигнал не только умещается в экран: щуп в десять раз меньше нагружает схему ёмкостью. На быстрых фронтах разница между 120 пФ и 18 пФ определяет, увидите вы реальную форму или заваленный фронт. Полоса 60 МГц заявлена для щупа в целом.
Зачем щупу подстройка от 8 до 35 пФ?
Вход каждого осциллографа имеет собственную ёмкость, и делитель щупа должен быть под неё подогнан, иначе прямоугольник на экране выходит с завалом или выбросом. Диапазон компенсации P2060 составляет от 8 до 35 пФ, а подстройка делается на калибровочном сигнале прибора. Процедуру повторяют каждый раз, когда щуп переставляют на другой осциллограф, поэтому щуп прямо из коробки готовым к точным измерениям считать нельзя.
Можно ли ставить P2060 на осциллограф с полосой 100 МГц?
Подключится он к любому прибору со стандартным разъёмом BNC, но полоса P2060 это 60 МГц, и она станет верхним пределом всего тракта. Осциллограф на 100 МГц с таким щупом будет работать как шестидесятимегагерцовый, и никакая настройка этого не изменит. Для прибора на 100 МГц логичнее щуп OWON T5100 с соответствующей полосой и временем нарастания 3,5 нс.
Какое напряжение допустимо на входе P2060?
200 В в положении 1:1 и 600 В в положении 10:1, причём это рабочие значения, а не разовые броски. Разница в три раза объясняется тем, что на делении 10:1 последовательный резистор берёт часть напряжения на себя. Вывод практический: в бытовой сети работать можно только в положении 10:1, и переключатель на рукоятке стоит проверить до того, как касаться схемы. Рабочий диапазон температур щупа от 0 до +50°C, длина кабеля 110 см.

Характеристики

Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов
  • Fluke 190-104-III-S (5282417)
  • FNIRSI 2C53T
  • OWON HDS1021M
  • OWON HDS242
  • RIGOL DS1104Z
  • SIGLENT SDS1102X
Полоса пропускания
  • 60 МГц
Макс. напряжение
  • 600 В

Отзывы клиентов

Часто задаваемые вопросы

Что меняется в щупе P2060 при переключении 1:1 и 10:1?

В положении 1:1 входное сопротивление 1 МОм, входная ёмкость от 70 до 120 пФ, допустимое рабочее напряжение 200 В. В положении 10:1 сопротивление 10 МОм, ёмкость от 14 до 18 пФ, напряжение до 600 В. Поделённый сигнал не только умещается в экран: щуп в десять раз меньше нагружает схему ёмкостью. На быстрых фронтах разница между 120 пФ и 18 пФ определяет, увидите вы реальную форму или заваленный фронт. Полоса 60 МГц заявлена для щупа в целом.

Зачем щупу подстройка от 8 до 35 пФ?

Вход каждого осциллографа имеет собственную ёмкость, и делитель щупа должен быть под неё подогнан, иначе прямоугольник на экране выходит с завалом или выбросом. Диапазон компенсации P2060 составляет от 8 до 35 пФ, а подстройка делается на калибровочном сигнале прибора. Процедуру повторяют каждый раз, когда щуп переставляют на другой осциллограф, поэтому щуп прямо из коробки готовым к точным измерениям считать нельзя.

Можно ли ставить P2060 на осциллограф с полосой 100 МГц?

Подключится он к любому прибору со стандартным разъёмом BNC, но полоса P2060 это 60 МГц, и она станет верхним пределом всего тракта. Осциллограф на 100 МГц с таким щупом будет работать как шестидесятимегагерцовый, и никакая настройка этого не изменит. Для прибора на 100 МГц логичнее <a href="{{p,927554}}">щуп OWON T5100</a> с соответствующей полосой и временем нарастания 3,5 нс.

Какое напряжение допустимо на входе P2060?

200 В в положении 1:1 и 600 В в положении 10:1, причём это рабочие значения, а не разовые броски. Разница в три раза объясняется тем, что на делении 10:1 последовательный резистор берёт часть напряжения на себя. Вывод практический: в бытовой сети работать можно только в положении 10:1, и переключатель на рукоятке стоит проверить до того, как касаться схемы. Рабочий диапазон температур щупа от 0 до +50°C, длина кабеля 110 см.
