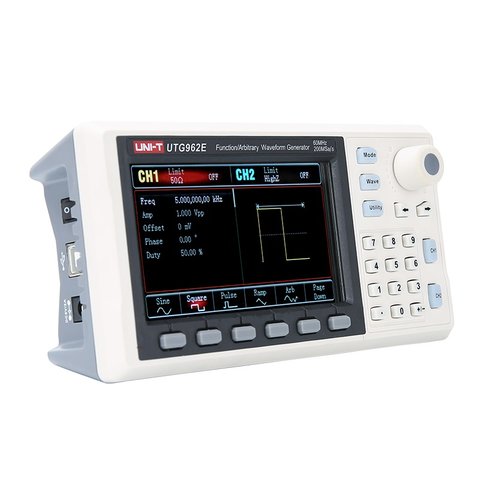

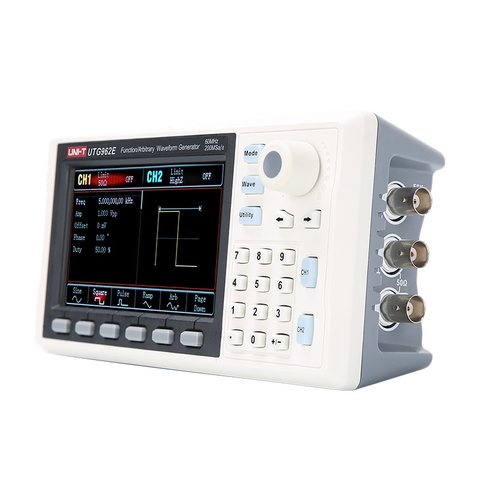

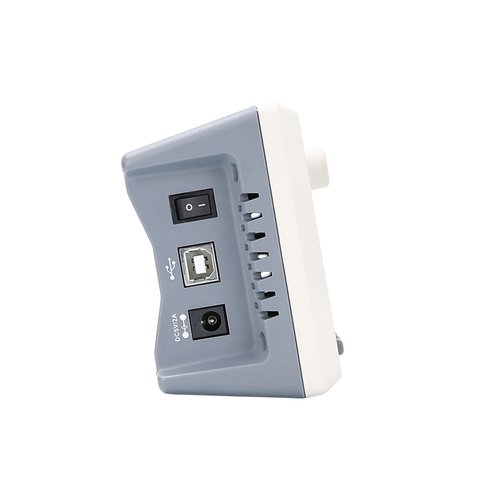

Генератор сигналов UNI-T UTG962E
Все о товаре
- Львов
Вас также могут заинтересовать
Описание
UNI-T UTG962E – это миниатюрный двухканальный генератор сигналов, использующий DDS-технологию для получения точного, стабильного выводимого сигнала с низким уровнем помех и разрешением 1 мкГц. Это высокопроизводительное многофункциональное устройство с удобным интерфейсом, отличными техническими характеристиками и ярким 4,3-дюймовым TFT ЖК-дисплеем.
Особенности
- Компактность: вес 330 г, габариты 172 мм × 90 мм × 68 мм.
- Формы сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, белый шум, DC, сигналы произвольной формы.
- Модуляции: амплитудная (AM), частотная (FM), фазовая (PM), частотно-манипулированная (FSK).
- Диапазон выходной частоты: 1 мкГц-60 МГц.
- Встроенный высокоточный широкополосный шестибитный частотомер (до 100 МГц).
- Два полностью независимых выходных канала.
- DDS-технология цифрового синтеза.
- Частота дискретизации 200 Мвыб/с, вертикальное разрешение 14 бит.
Видео
Технические характеристики
| Модель | UTG932E | UTG962E |
|---|---|---|
| Количество каналов | 2 канала (CH1 / CH2) + внешний вход | |
| Максимальная полоса пропускания | 30 МГц | 60 МГц |
| Частота дискретизации | 200 Мвыб/с | |
| Вертикальное разрешение | 14 бит | |
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, белый шум, DC, сигналы произвольной формы (26 шт.) | |
| Свипирование по частоте | линейное и логарифмическое | |
| Частотные характеристики | ||
| Синусоидальный сигнал | 1 мкГц~30 МГц | 1 мкГц~60 МГц |
| Прямоугольный сигнал | 1 мкГц~15 МГц | 1 мкГц~20 МГц |
| Пилообразный сигнал | 1 мкГц~400 кГц | 1 мкГц~400 кГц |
| Импульсный сигнал | 1 мкГц~15 МГц | 1 мкГц~20 МГц |
| Сигналы произвольной формы | 1 мкГц~10 МГц | 1 мкГц~10 МГц |
| Разрешение | 1 мкГц | |
| Характеристики выхода | ||
| Выходной импеданс | 50 Ом (высокий импеданс) | |
| Амплитудный диапазон | 1 мВп-п~10 Вп-п (50 Ом); 2 мВп-п~20 Вп-п (высокий импеданс) | |
| Смещение (AC+DC) | ±5 В (50 Ом); ±10 В (высокий импеданс) | |
| Разрешение по амплитуде | 1 мВ | |
| Общие характеристики | ||
| Питание | 100~240 В АС, 50/60 Гц | |
| Дисплей | 4.3" TFT ЖК (480 × 272) | |
| Вес | 0,33 кг | |
| Габариты | 172 мм × 90 мм × 68 мм | |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UTG962E (англ.).
Комплектация
- Генератор сигналов UNI-T UTG962E — 1 шт.
- Блок питания — 1 шт.
- Кабель питания — 1 шт.
- BNC-кабель с разъемом — 1 шт.
- BNC-кабель с разъемом и зажимами типа "крокодил" — 1 шт.
- Руководство пользователя — 1 шт.
Характеристики
| Максимальная частота сигнала |
|
| Количество каналов |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
Что даёт полоса 60 МГц у UTG962E?
Синусоидальный сигнал идёт до 60 МГц против тридцати мегагерц в младшей модели, прямоугольный и импульсный до 20 МГц против пятнадцати. Пила у обеих моделей одинаковая, 1 мкГц~400 кГц, и произвольная форма тоже до 10 МГц. Доплата даёт больше именно на простых формах. Младшая модель серии это <a href="{{p,903396}}">генератор сигналов UNI-T UTG932E</a> с полосой 30 МГц.
Сколько произвольных форм в памяти UTG962E?
26 типов произвольной формы плюс синусоидальная, прямоугольная, пилообразная, импульсная, белый шум и DC. Для сервисной и учебной работы этого хватает: типовые формы уже есть, и рисовать ничего не надо. Частота дискретизации 200 Мвыб/с при вертикальном разрешении 14 бит, разрешение по частоте 1 мкГц.
Независимы ли каналы UTG962E?
Да, два полностью независимых выходных канала CH1 и CH2, плюс отдельный внешний вход. Независимость означает, что на каждом канале можно задать свою форму, частоту и амплитуду, а не только сдвиг фазы относительно общего источника. Для проверки схем с двумя входами или моделирования двух датчиков разница ощутима. Полоса прибора 60 МГц, дискретизация 200 Мвыб/с.
Какое выходное сопротивление у UTG962E?
50 Ом, с возможностью работы на высокий импеданс. От этого зависит амплитуда: 1 мВп-п~10 Вп-п на 50 Ом и вдвое больше, 2 мВп-п~20 Вп-п, на высоком импедансе. Если в настройках указан не тот режим, прибор покажет одну цифру, а на объекте будет другая. Смещение тоже разное: ±5 В на пятидесяти омах и ±10 В на высоком импедансе, а разрешение по амплитуде 1 мВ.
