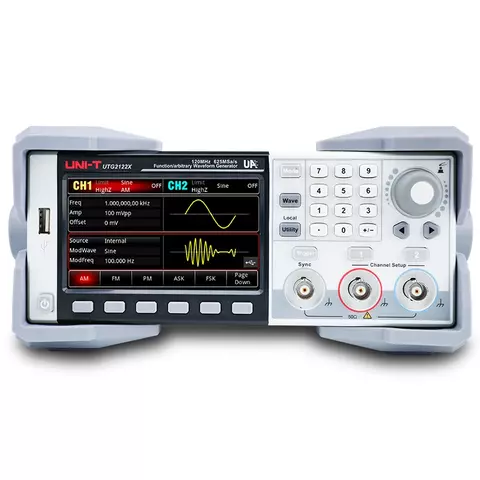

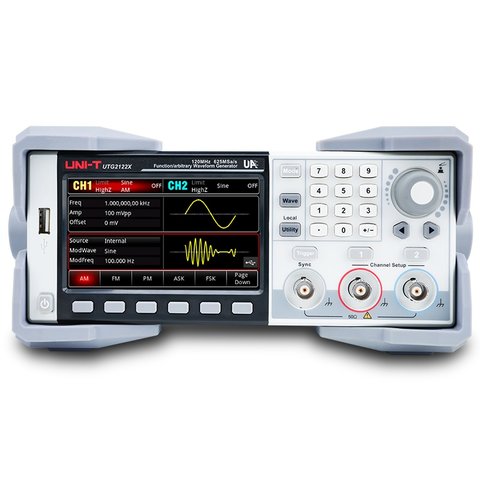

| Модель |
UTG2062X |
UTG2082X |
UTG2122X |
| Каналы |
два канала |
| Частота дискретизации |
625 Мвыб/с (1,25 Гвыб/с, интерполяция ×2) |
| Вертикальное разрешение |
16 бит |
| Режимы работы |
непрерывный, модуляция, частотная развертка, импульсная серия, частотомер |
| Формы сигнала |
синус, прямоугольник, пила, импульс, шум, постоянный, произвольный, гармонический, PRBS, формула, двойной импульс |
| Модуляция |
AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, и PWM |
| Частотная развертка |
линейная, логарифмическая и ступенчатая |
| Импульсная серия |
N-циклов, управляемый, бесконечный |
| Частотомер |
от 100 мГц до 200 МГц, 7 разрядов |
| Дисплей |
4.3-дюймовый TFT ЖК сенсорный дисплей, WVGA (480×272) |
| Частотные характеристики
|
| Синус |
1 мкГц – 60 МГц |
1 мкГц – 80 МГц |
1 мкГц – 120 МГц |
| Прямоугольник |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Импульс |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Пила |
1 мкГц – 3 МГц |
1 мкГц – 4 МГц |
1 мкГц – 5 МГц |
| Произвольная |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Гармоническая |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Математическая формула |
1 мкГц – 15 МГц |
1 мкГц – 20 МГц |
1 мкГц – 25 МГц |
| PRBS |
1 мбод – 30 Мбод |
1 мбод – 40 Мбод |
1 мбод – 50 Мбод |
| Шум Гаусса |
1 МГц – 60 МГц |
1 МГц – 80 МГц |
1 МГц – 120 МГц |
| Разрешение |
1 мкГц |
| Опорная частота |
частота: 10,0000 МГц |
| начальная точность: ±0,5 ppm, 25°C |
| стабильность по температуре: ±0,5 ppm, от 0°C до 40°C |
| годовое старение: ±1 ppm, в первый год |
| Общие характеристики |
| Напряжение питания |
100–240 В перем. тока (колебания: ±10%), 50 Гц/60 Гц; 100–120 В перем. тока (колебания: ±10%), 400 Гц |
| Потребляемая мощность |
<50 Вт |
| Предохранитель |
2,5 А, тип T, 250 В |
| Температурный диапазон |
рабочий: +10 ℃ до +40 ℃; хранение: -20 ℃ до +60 ℃ |
| Диапазон влажности |
до +35 ℃: ≤90% относительной влажности; от +35 ℃ до +40 ℃: ≤60% |
| Высота над уровнем моря |
рабочая: до 2000 м; нерабочая: до 15000 м |
| Класс загрязнения |
2 |
| Условия эксплуатации |
в помещении |
| Габариты |
215 мм × 103 мм × 316 мм |
| Вес (нетто) |
2,5 кг |
