Измерительный щуп для осциллографа OWON P4250 (1 шт.)

Код: 927555
Измерительный щуп для осциллографа OWON P4250 (1 шт.)
Все о товаре
Описание
Характеристики
1 599 ₴
Цена с НДС

Все о товаре

Бестселлер
4.5 (2)
Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
0.15 кг
Наличие на складе:
  • Львов
  • Днепр
Осциллографический щуп с коэффициентом затухания 100:1 и пропускной способностью 250 МГц для измерения напряжения до 2 кВ Читать далее
1 599 ₴
Цена с НДС
1 599 ₴
Цена с НДС

Описание

OWON P4250 – это универсальный высоковольтный осциллографический щуп с фиксированным коэффициентом затухания 100:1, пропускной способностью 100 МГц, который позволяет измерять напряжение до 2 кВ и используется для подключения тестируемой схемы и входа осциллографа и полностью совместим с осциллографами всех производителей, оснащенными стандартным разъемом BNC.

Особенности

  • Высокая точность измерений;

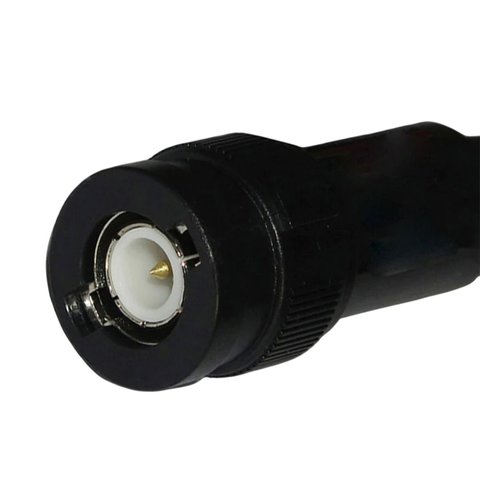

  • Изолированный BNC-коннектор;
  • Рассчитан на работу с высокими частотами до 250 МГц;
  • Возможность безопасно производить измерение рабочего напряжения до 2 кВ;
  • Отлитые под давлением заземляющие провода обеспечивают надежный контакт и увеличенный срок службы;
  • Высококачественный пластик, из которого изготовлена ручка, обеспечивает надежный захват во время работы и прочность конструкции;
  • Наличие ряда функций и компактный размер обеспечивают удобство использования;
  • Усовершенствованная технология сборки превосходной производительности;
  • Совместимость с осциллографами Owon, Rigol, Siglent, Atten и других брендов.

Технические характеристики

Коэффициент деления 100:1
Полоса пропускания 250 МГц
Максимальное рабочее напряжение 2 кВ
Входное сопротивление 100 МОм
Входная емкость 5 пФ
Диапазон компенсации 10 – 35 пФ
Время нарастания фронта 1,5 нс
Тип разъема BNC
Рабочая температура от 0 до +50°C
Длина кабеля 120 см
Материал Пластик
Вес 95 г

Комплектация

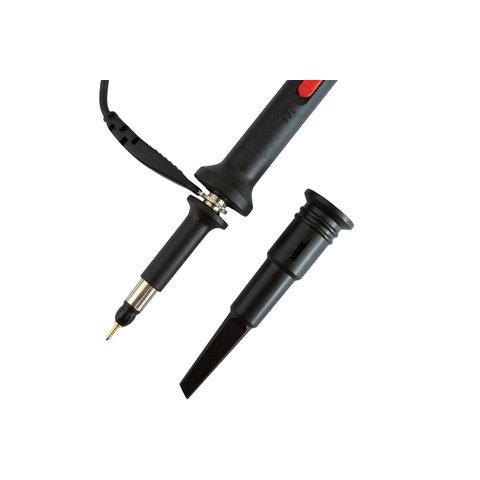

  • Осциллографический щуп OWON P4250 — 1 шт.
  • Защитная насадка — 1 шт.
  • Цветное маркерное кольцо — 2 шт.

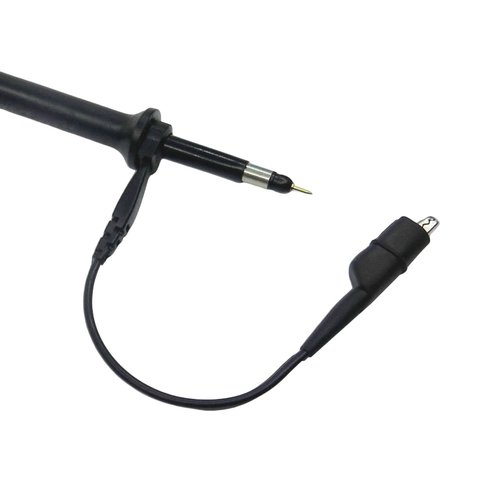

  • Щуп заземления — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Зачем щуп с фиксированным делением 100:1?
Деление 100:1 вместе с входным сопротивлением 100 МОм позволяет подать на щуп до 2 кВ и получить на входе осциллографа сигнал в сотню раз меньше. Переключателя здесь нет намеренно: по ошибке оставленный режим 1:1 на высоком напряжении означал бы сожжённый вход прибора. Изолированный BNC-коннектор и полоса 250 МГц дополняют картину, ведь щуп рассчитан именно на высоковольтные цепи импульсной техники.
Как 2 кВ на входе P4250 превращаются в сигнал для осциллографа?
Делитель внутри щупа делит напряжение на сто: два киловольта на кончике превращаются в два десятка вольт на входе прибора. Осциллограф при этом надо перевести в режим 100:1, иначе на экране будет число в сотню раз меньше реального. Входное сопротивление щупа 100 МОм, ёмкость 5 пФ, время нарастания 1,5 нс при полосе 250 МГц. Длина кабеля 120 см, вес 95 г.
Почему у P4250 входная ёмкость всего 5 пФ?
Это следствие глубокого деления 100:1: чем больше коэффициент делителя, тем меньше ёмкость, которую щуп вносит в схему. Пять пикофарад против десятков у обычного пассивного щупа означают, что P4250 почти не искажает быстрые фронты, и вместе с полосой 250 МГц это делает его пригодным для импульсных преобразователей. Диапазон компенсации от 10 до 35 пФ, так что подстраивать под конкретный осциллограф всё равно придётся.
Годится ли P4250 для мелких сигналов?
Плохо. Всё, что приходит на вход осциллографа, уменьшено в сотню раз, поэтому сигнал в несколько десятков милливольт превратится в доли милливольта и утонет в шуме прибора. P4250 создан для противоположной задачи: до 2 кВ при полосе 250 МГц. Для обычных измерений в низковольтных цепях берут щуп с переключением 1:1 и 10:1, например, измерительный щуп для осциллографа OWON P2060.

Характеристики

Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов
  • SIGLENT SHS1102X
  • SIGLENT SHS1202X
  • SIGLENT SHS810
  • SIGLENT SHS810X
  • RIGOL MSO7014
  • RIGOL MSO5072
Полоса пропускания
  • 250 МГц
Макс. напряжение
  • 2000 В

Отзывы клиентов

Часто задаваемые вопросы

Зачем щуп с фиксированным делением 100:1?

Деление 100:1 вместе с входным сопротивлением 100 МОм позволяет подать на щуп до 2 кВ и получить на входе осциллографа сигнал в сотню раз меньше. Переключателя здесь нет намеренно: по ошибке оставленный режим 1:1 на высоком напряжении означал бы сожжённый вход прибора. Изолированный BNC-коннектор и полоса 250 МГц дополняют картину, ведь щуп рассчитан именно на высоковольтные цепи импульсной техники.

Как 2 кВ на входе P4250 превращаются в сигнал для осциллографа?

Делитель внутри щупа делит напряжение на сто: два киловольта на кончике превращаются в два десятка вольт на входе прибора. Осциллограф при этом надо перевести в режим 100:1, иначе на экране будет число в сотню раз меньше реального. Входное сопротивление щупа 100 МОм, ёмкость 5 пФ, время нарастания 1,5 нс при полосе 250 МГц. Длина кабеля 120 см, вес 95 г.

Почему у P4250 входная ёмкость всего 5 пФ?

Это следствие глубокого деления 100:1: чем больше коэффициент делителя, тем меньше ёмкость, которую щуп вносит в схему. Пять пикофарад против десятков у обычного пассивного щупа означают, что P4250 почти не искажает быстрые фронты, и вместе с полосой 250 МГц это делает его пригодным для импульсных преобразователей. Диапазон компенсации от 10 до 35 пФ, так что подстраивать под конкретный осциллограф всё равно придётся.

Годится ли P4250 для мелких сигналов?

Плохо. Всё, что приходит на вход осциллографа, уменьшено в сотню раз, поэтому сигнал в несколько десятков милливольт превратится в доли милливольта и утонет в шуме прибора. P4250 создан для противоположной задачи: до 2 кВ при полосе 250 МГц. Для обычных измерений в низковольтных цепях берут щуп с переключением 1:1 и 10:1, например, <a href="{{p,927553}}">измерительный щуп для осциллографа OWON P2060</a>.
