Генератор сигналов UNI-T UTG1022X

Код: 913697

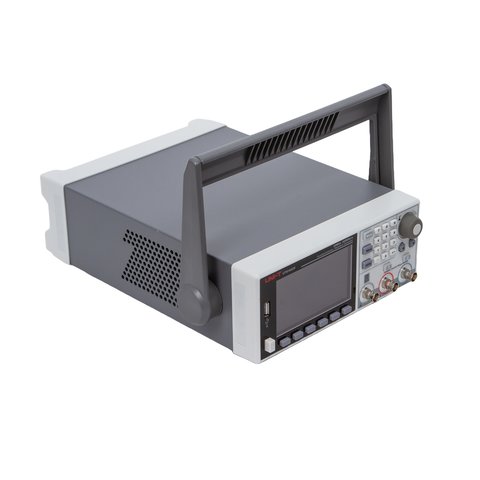

Генератор сигналов UNI-T UTG1022X
Все о товаре
Описание
Характеристики
16 181 ₴
Цена с НДС

Все о товаре

Бестселлер
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
6 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Двухканальный генератор с частотой дискретизации 200 МВыб/с, макс. выходной частотой 20 МГц, вертикальным разрешением 16 бит и 4,3-дюймовым TFT ЖК-дисплеем. Читать далее
16 181 ₴
Цена с НДС
16 181 ₴
Цена с НДС

Описание

UNI-T UTG1022X – это высокопроизводительный и многофункциональный двухканальный генератор сигналов произвольной формы. С его помощью можно сгенерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений. Благодаря удобному управлению, превосходным техническим показателям и интуитивно понятному графическому интерфейсу, данное устройство можно использовать как в учебных лабораториях, так и для тестирования и на производстве.

Особенности

  • Два канала с максимальной выходной частотой 20 МГц и максимальной выходной амплитудой 20 Впп
  • Частота дискретизации 200 МВыб/с, 16-битное вертикальное разрешение
  • Генерирует прямоугольную форму волны с максимальной частотой 20 МГц
  • Низкий уровень дрожания
  • Функции аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
  • Поддержка частоты развертки и вывод последовательности импульсов
  • Произвольная форма волны может быть сгенерирована программным обеспечением верхнего уровня
  • Встроенный 7-битный аппаратный частотомер
  • Оснащен возможностью генерации 200 сигналов произвольных волн
  • Стандартный USB-хост и USB-устройство
  • 4,3-дюймовый ЖК-дисплей TFT с высоким разрешением

Технические характеристики

Каналы 2 канала
Частота дискретизации 200 Мвыб/с
Макс. выходная частота 20 МГц
Вертикальное разрешение 16 бит
Количество видов сигналов 6 стандартных сигналов, 200 встроенных сигналов произвольной формы
Формы сигналов синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные, AM, FM, PM, ASK, FSK, PSK, PWM, развертка по частоте, пакетный сигнал
Режимы работы управление выходом, непрерывный, модуляция, частотная развертка
Дисплей 4,3", TFT LCD, WVGA (480×272)
Напряжение питания 100~240 В переменного тока, среднеквадратичное значение (колебания: ±10%), 50 Гц/60 Гц;
100~120 В переменного тока, среднеквадратичное значение (колебания: ±10%), 400 Гц
Потребляемая мощность ˂20 Вт
Предохранитель 2 А, класс Т, 250 В
Габариты (Ш×В×Д) 215 мм × 103 мм × 316 мм
Вес 2,2 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для UNI-T UTG1022X (англ.).

Полные характеристики

PDF  Загрузить характеристики для UNI-T UTG1022X (англ.).

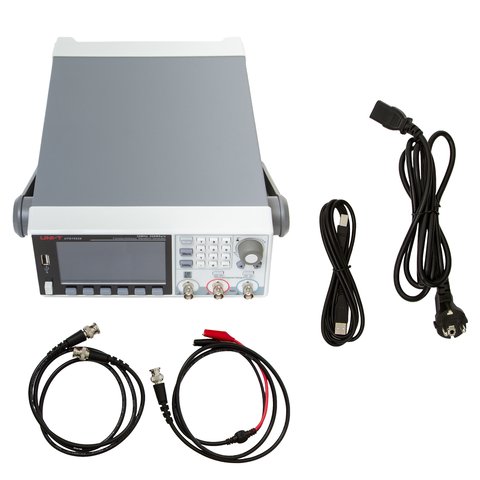

Комплектация

  • Генератор сигналов UNI-T UTG1022X — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Кабель BNC-BNC — 1 шт.
  • BNC-кабель с зажимами типа "крокодил" — 1 шт.

Вопросы и ответы

Что дают 200 встроенных сигналов произвольной формы?
Кроме 6 стандартных форм, в памяти лежат 200 готовых произвольных сигналов, и для типовых задач рисовать ничего не надо: нужная форма уже есть. Собственные сигналы создаются программным обеспечением верхнего уровня на компьютере и загружаются в прибор. Частота дискретизации 200 Мвыб/с при вертикальном разрешении 16 бит задаёт, насколько точно эта форма воспроизводится.
Зачем генератору встроенный частотомер?
Чтобы проверять чужой сигнал, а не только выдавать свой. Встроенный 7-битный аппаратный частотомер меряет частоту на внешнем входе, и для проверки схемы с обратной связью это снимает потребность в отдельном приборе. На столе тогда стоит один прибор вместо двух. Режимы работы генератора: управление выходом, непрерывный, модуляция и частотная развёртка.
Сколько амплитуды дойдёт до нагрузки 50 Ом?
Заявленные 20 В пик-пик прибор даёт на высокоомном входе. Если нагрузка 50 Ом, половина напряжения падает на внутреннем сопротивлении самого генератора, и на объекте остаётся вдвое меньше. Это не неисправность, а свойство согласованного выхода, и именно поэтому в характеристиках амплитуду указывают для двух случаев. Выходная частота прибора до 20 МГц при двух каналах.
Какой предохранитель стоит в UTG1022X?
2 А, класс Т, 250 В, то есть медленный плавкий предохранитель. Класс Т выдерживает бросок тока при включении, когда заряжаются конденсаторы блока питания, и не перегорает от него. Знать это полезно, ведь быстрый предохранитель на тот же номинал будет перегорать при каждом включении. Потребляемая мощность прибора меньше 20 Вт, вес 2,2 кг.

Характеристики

Максимальная частота сигнала
  • 20 МГц
Количество каналов
  • двухканальный

Отзывы клиентов

Часто задаваемые вопросы

Что дают 200 встроенных сигналов произвольной формы?

Кроме 6 стандартных форм, в памяти лежат 200 готовых произвольных сигналов, и для типовых задач рисовать ничего не надо: нужная форма уже есть. Собственные сигналы создаются программным обеспечением верхнего уровня на компьютере и загружаются в прибор. Частота дискретизации 200 Мвыб/с при вертикальном разрешении 16 бит задаёт, насколько точно эта форма воспроизводится.

Зачем генератору встроенный частотомер?

Чтобы проверять чужой сигнал, а не только выдавать свой. Встроенный 7-битный аппаратный частотомер меряет частоту на внешнем входе, и для проверки схемы с обратной связью это снимает потребность в отдельном приборе. На столе тогда стоит один прибор вместо двух. Режимы работы генератора: управление выходом, непрерывный, модуляция и частотная развёртка.

Сколько амплитуды дойдёт до нагрузки 50 Ом?

Заявленные 20 В пик-пик прибор даёт на высокоомном входе. Если нагрузка 50 Ом, половина напряжения падает на внутреннем сопротивлении самого генератора, и на объекте остаётся вдвое меньше. Это не неисправность, а свойство согласованного выхода, и именно поэтому в характеристиках амплитуду указывают для двух случаев. Выходная частота прибора до 20 МГц при двух каналах.

Какой предохранитель стоит в UTG1022X?

2 А, класс Т, 250 В, то есть медленный плавкий предохранитель. Класс Т выдерживает бросок тока при включении, когда заряжаются конденсаторы блока питания, и не перегорает от него. Знать это полезно, ведь быстрый предохранитель на тот же номинал будет перегорать при каждом включении. Потребляемая мощность прибора меньше 20 Вт, вес 2,2 кг.
