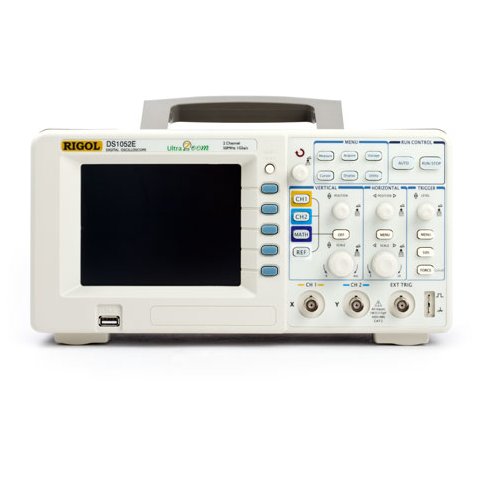

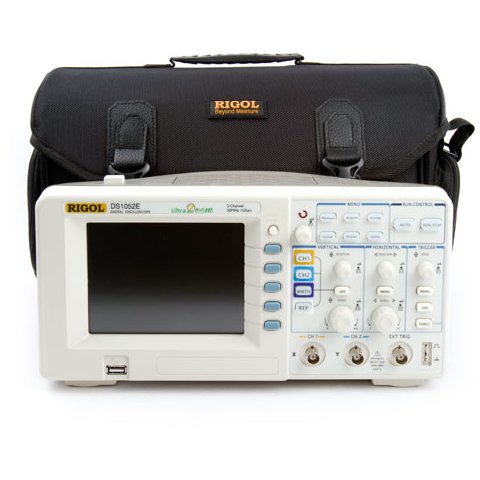

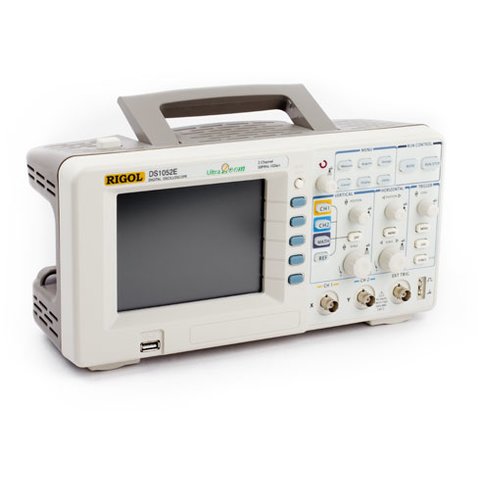

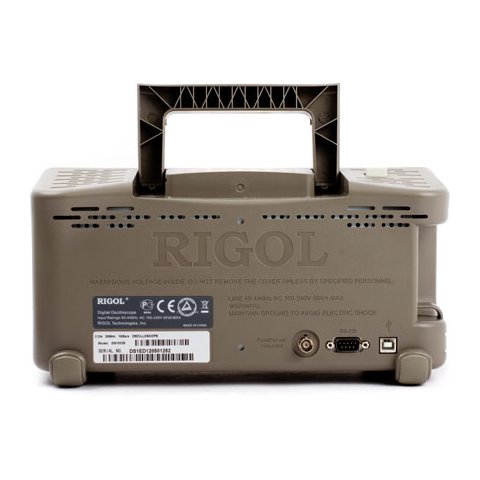

Цифровой осциллограф RIGOL DS1052E с переносной сумкой
Все о товаре
Вместе с этим товаром покупают
Описание
Применение
- Наладка электронных линий
- Проверка функционирования электронных схем
- Проверка логических взаимосвязей сигналов
- Образование и технические тренинги
Особенности
- Максимальная частота дискретизации в реальном времени до 1 ГВыб/с и эквивалентная до 10 ГВыб/с
- Скорость захвата до 1000 осциллограмм/с
- 2 канала с полосой пропускания до 50 МГц
- Настраиваемый цифровой фильтр и регистратор осциллограмм
- 20 автоматических измерений
- Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений
- 10 осциллограмм, 10 настроек: хранение и воспроизведение
- Запись осциллограмм по кадрам, сохранение и воспроизведение
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
- Расширенные функции запуска: по фронту, видео, по длине импульса, задержка запуска
- Встроенная функция анализатора спектра на основе БПФ
- Автокалибровка
- Встроенный аппаратный частотометр
- Режим "годен/негоден"
- Стандартный USB-интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
- Ультракомпактный дизайн
Програмное обеспечение UltraScope
UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS-232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.
Инструкции
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (англ. версия)
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (рус.)
Сравнительные характеристики цифровых осциллографов RIGOL серии DS1000E
| Модель | DS1102E | DS1052E |
|---|---|---|
| Полоса пропускания | 100 МГц | 50 МГц |
| Частота дискретизации в реальном времени | 1 ГВыб/с | |
| Эквивалентная частота дискретизации | 25 ГВыб/с | 10 ГВыб/с |
| Время нарастания | 3,5 нс | 7 нс |
| Входной импеданс | 1МОм±2% | |
| Время горизонтальной развертки | 1 нс/дел до 50 с/дел | 5 нс/дел до 50 с/дел |
| Дисплей | 5,6" TFT (64k, цветной цвет LCD), 320х234 | |
| Каналы | 2 канала + внешний запуск | |
| Объем памяти | 1 Mб | |
| Чувствительность по вертикали | 2мВ/дел - 10В/дел | |
| Разрешение по вертикали | 8 бит | |
| Режим входа А1 и А2 | DC, AC, земля | |
| Режимы запуска | По фронту, видео, по длине импульса, задержка, внешняя синхронизация | |
| Режимы запуска - развертки | Авто, нормальный, однократный | |
| Погрешность измерения временных интервалов | ±0,01% | |
| Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт входной импеданс, BNC ) |
|
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) | |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка. | |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений | |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек | |
| Питание | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс. | |
| Вес, кг | 2,4 | |

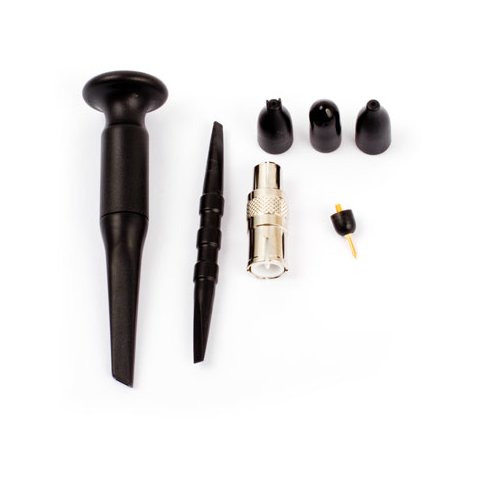

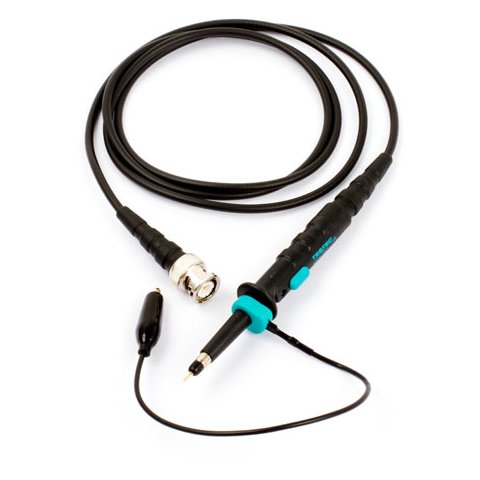

Измерительные щупы для осциллографов – технические характеристики
| Провод | Длина 1,2 м с разъемом BNC |
| Полоса частот | ≤15 MГц (1:1) ≤150 MГц (10:1) |
| Входной импеданс | 10 MОм/15,5 пФ (10:1), 1 MОм/47 пФ (1:1) |
| Время нарастания | 2,3 нс (10:1), 24 нс (1:1) |
| Макс. входное напряжение | 600 В |
| Делитель напряжения | 1:1/10:1 |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1052E(англ.).

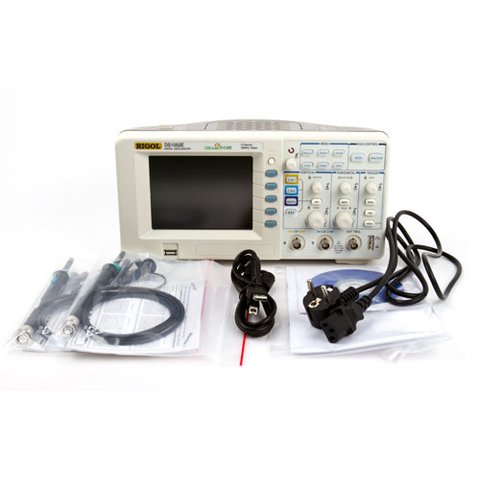

Комплектация
- Цифровой осциллограф RIGOL DS1052E
- Измерительные щупы для осциллографов (2 шт.)

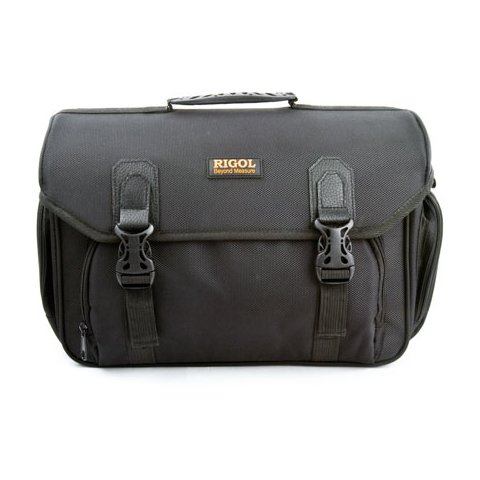

- Переносная сумка для осциллографов серии DS1000

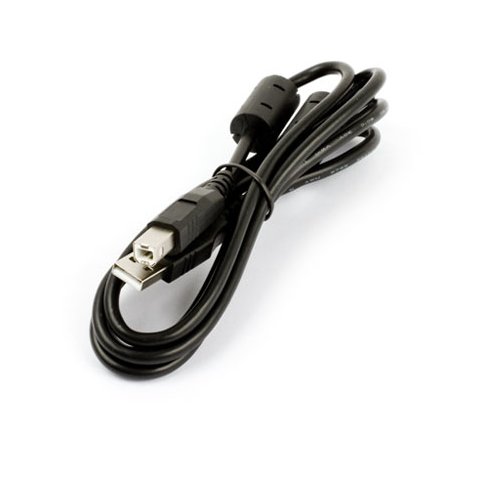

- Кабель USB

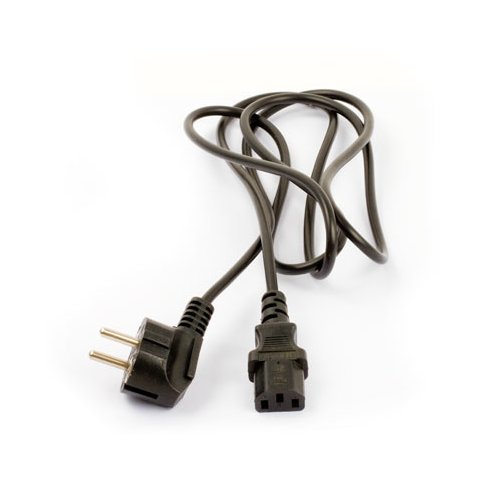

- Кабель питания 110-220В
Осциллографы и работа с ними
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Характеристики
| Диагональ экрана |
|
| Количество каналов |
|
| Объем памяти |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
Почему щуп DS1052E в положении 1:1 урезает полосу?
По характеристикам щупа полоса в положении 1:1 не более 15 МГц, а в 10:1 до 150 МГц. В режиме 1:1 входная ёмкость щупа 47 пФ вместе с сопротивлением кабеля образует фильтр, и время нарастания растёт до 24 нс против 2,3 нс в 10:1. Поэтому для работы на полной полосе осциллографа 50 МГц щуп переключают в 10:1, а 1:1 оставляют для слабых медленных сигналов.
Какое напряжение выдерживают щупы из комплекта DS1052E?
Максимальное входное напряжение щупа 600 В, делитель переключается между 1:1 и 10:1, длина кабеля 1,2 м с разъёмом BNC. Входное сопротивление 10 МОм/15,5 пФ в положении 10:1 и 1 МОм/47 пФ в 1:1. Для самого осциллографа максимальное входное напряжение 400 В со щупом 10Х и 5 В на входе 50 Ом. Для работы на сетевых цепях щуп стоит ставить в положение 10:1.
Что DS1052E умеет показывать, кроме формы сигнала?
Встроенный анализатор спектра на основе БПФ показывает частотный состав сигнала, аппаратный частотомер считает частоту, а 20 автоматических измерений дают амплитуду, среднеквадратичное значение, длительность и коэффициент заполнения. Есть режим «годен / негоден» и запись осциллограмм по кадрам. Печать напрямую на принтер с PictBridge.
