Фосфорный цифровой осциллограф SIGLENT SDS1102X
Все о товаре
Вместе с этим товаром покупают
Описание

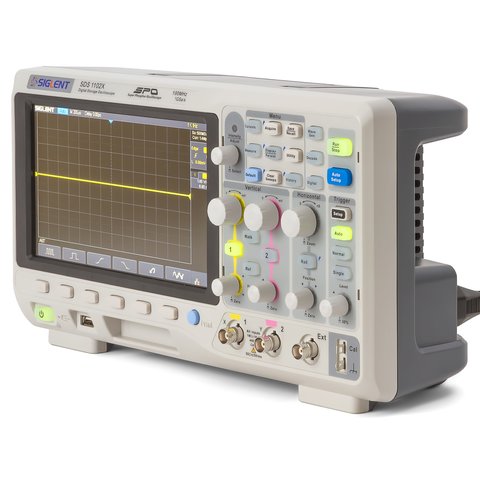

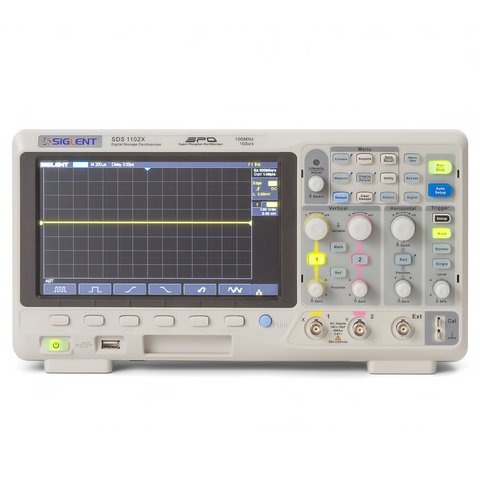

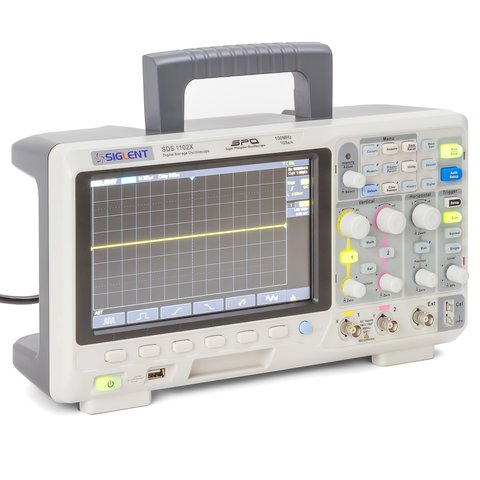

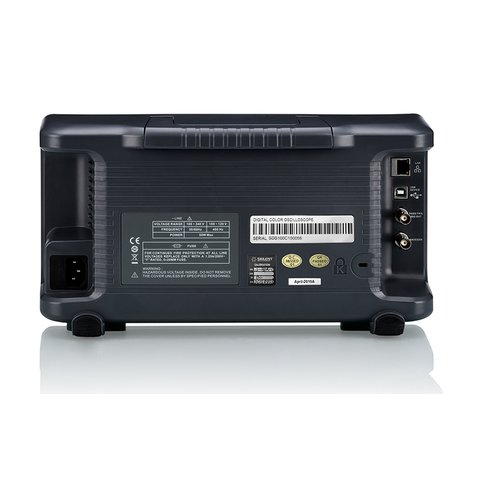

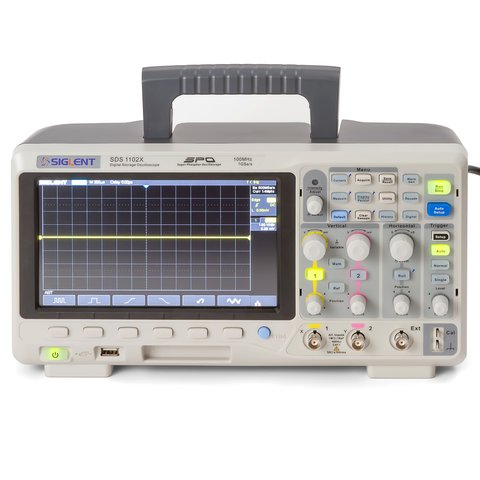

SIGLENT SDS1102X – двухканальный фосфорный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/сек, и стандартной глубиной памяти до 14 МБ.
Особенности
- Технология фосфорных осциллографов нового поколения
- Низкий уровень фонового шума
- 10 типов функций, запускаемых нажатием одной кнопки
- 36 типов автоматических измерений
- Поддержка подсчета статистики, логических операций, математических операций, относительных измерений
- Математические операции с осциллограммами (БПФ, сложение, вычитание, умножение, деление, интеграция, дифференциация, квадратный корень)
- Аппаратная высокоскоростная функция Pass/Fail

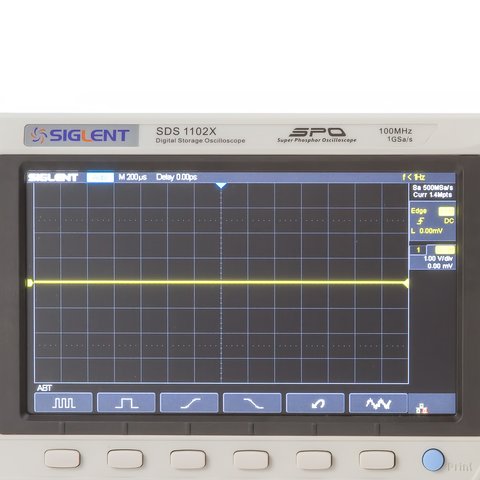

- Большой 8-дюймовый TFT ЖК дисплей с разрешением 800*480

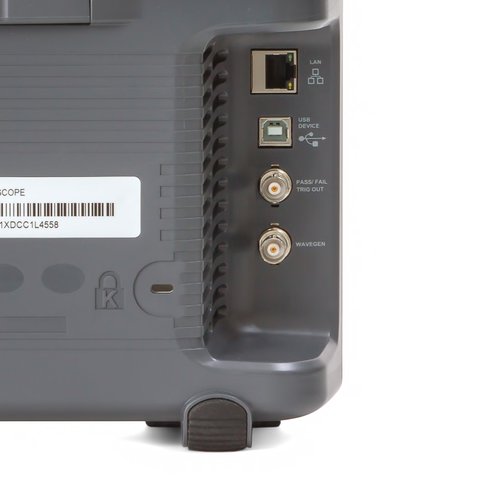

- Широкий выбор интерфейсов: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail, Trigger Out
- Поддержка команд дистанционного управления SCPI
- Поддержка многоязыкового отображения и встроенной онлайн поддержки
Технические характеристики
| Модель | SDS1102X | SDS1102X-S | SDS1202X | SDS1202X-S |
|---|---|---|---|---|
| Полоса пропускания | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Каналы | 2 + 1 внешн. | |||
| Частота дискретизации | 1 Гвыб/с | |||
| Генератор сигналов | Нет | Есть | Нет | Есть |
| Макс. глубина памяти | 7 МБ/кан (два канала); 14 МБ/кан (один канал) | |||
| Скорость захвата осциллограмм | 60 000 осц/сек | |||
| Типы запуска | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video, поддержка HDTV | |||
| Языки | Английский, французский, немецкий, русский, испанский, упрощенный китайский, традиционный китайский, португальский, японский, корейский, итальянский, арабский | |||
| Ввод/вывод | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 1 KHz Cal | |||
| Дисплей | 8-дюймовый TFT LCD (800x480) | |||

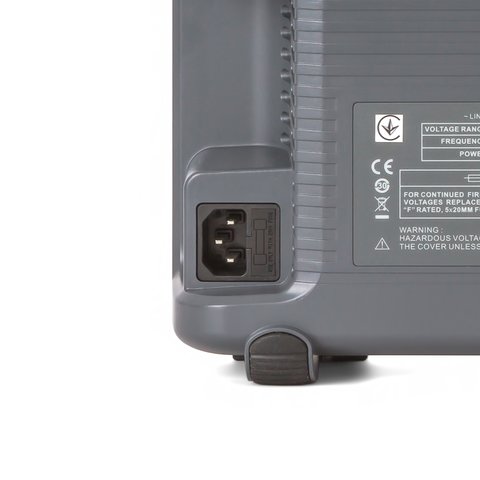

| Питание | AC 100-240V, 45Hz-440Hz, 50VA макс. | |||
| Вес | нетто - 3.26 кг, брутто - 4.25 кг | |||
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS1102X(англ.).
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

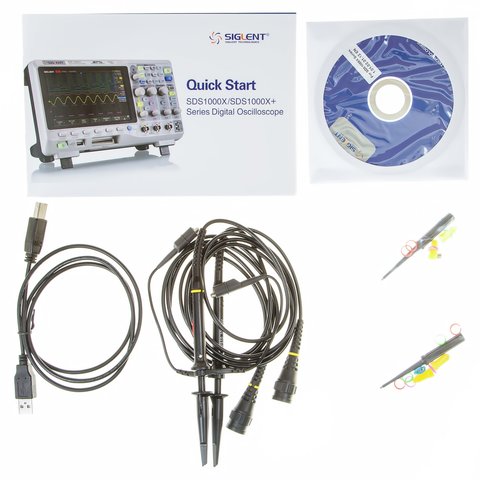

Комплектация
- Фосфорный осциллограф SIGLENT SDS1102X — 1 шт.
- Пассивный щуп 1x 10x — 2 шт.
- Кабель USB — 1 шт.

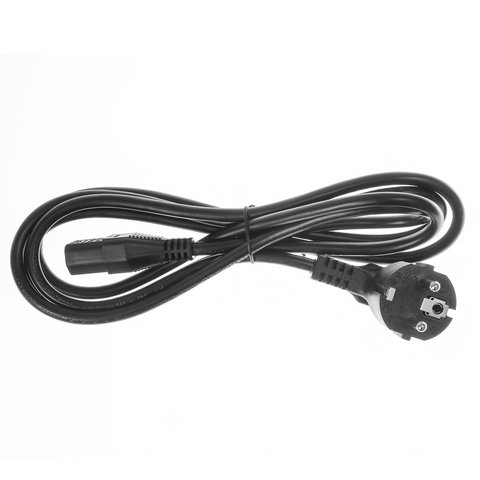

- Кабель питания — 1 шт.
- Сертификат — 1 шт.
Характеристики
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
| Объем памяти |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
Кому SDS1102X хватит без полосы 200 МГц у SDS1202X?
Тем, чьи сигналы не требуют 200 МГц. <a href="{{p,861953}}">SIGLENT SDS1202X</a> отличается лишь полосой, а два канала плюс внешний, 1 Гвыб/сек, память 7 МБ на канал при двух каналах, 60 000 осц/сек и набор запусков одинаковы. Для микроконтроллерных плат с умеренными частотами, звука и питания 100 МГц обычно достаточно.
Что даёт SDS1102X аппаратный Pass/Fail?
Прибор аппаратно сравнивает каждую осциллограмму с маской на полной скорости захвата и выдаёт результат на разъём Pass / Fail. Так осциллограф становится частью проверки на производстве: внешнее оборудование получает сигнал о годности изделия без анализа каждой осциллограммы. Рядом Trigger Out, USB Host, USB Device и LAN.
Что добавляет SDS1102X+ к SDS1102X?
Встроенный генератор сигналов и подключение логического анализатора: в сравнительной таблице <a href="{{p,865988}}">SIGLENT SDS1102X+</a> обе позиции отмечены плюсом, а у SDS1102X минусом. Полоса 100 МГц, 1 Гвыб/с, память 7 МБ на канал при двух каналах и 14 МБ на одном, 60 000 осц/с у моделей одинаковы.
