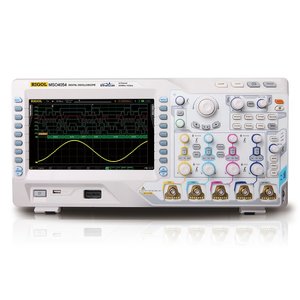

Цифровой осциллограф смешанных сигналов RIGOL MSO4024
Все о товаре
Вас также могут заинтересовать
Вместе с этим товаром покупают
Описание
RIGOL MSO4024 – это новый четырехканальный цифровой осциллограф смешанных сигналов (200 МГц) с 16-канальным логическим анализатором. Осциллограф RIGOL MSO4024 обладает возможностью записи до 110,000 осциллограмм/с.
Цифровой осциллограф смешанных сигналов RIGOL MSO4024 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 200 МГц.
- 4 канала + 16 для логического анализатора.
- Частота дискретизации в реальном времени: аналоговый канал до 4 ГВыб/с, цифровой канал до 1 ГВыб/с.
- Глубина памяти: аналоговый канал до 140 МБ, цифровой канал до 28 МБ.
- Инновационная технология UltraVision.
- Запись до 110,000 осциллограмм/с.
- Мин. вертикальная чувствительность 1 мВ/дел.
- Различные функции запуска.
- Запись осциллограмм, повтор и анализ в реальном времени.
- 9-дюймовый цветной ЖК-дисплей.
- Стандартные интерфейсы: LAN, USB хост и устройство, вспомогательный (AUX), VGA, USB-GPIB (опц.)
Технические характеристики
| Полоса пропускания | 200 МГц |
| Каналы | 4 + 16 |
| Частота дискретизации | аналоговая: макс. 4 ГВыб/с один канал, 2 ГВыб/с два канала цифровая: макс. 1 ГВыб/с на канал |
| Глубина памяти | аналоговая: до 140 МБ один канал, 70 МБ два канала цифровая: до 28 МБ на канал |
| Запись осциллограмм | до 110,000 осциллограмм/с |
| Запись, воспроизведение и анализ осциллограмм в реальном времени | аналоговая: до 200,000 кадров цифровая: до 64,000 кадров |
| Диапазон вертикальной чувствительности | 1 мВ/дел - 5 В/дел (1 МОм) 1 мВ/дел - 1 В/дел (50 Ом) |
| Диапазон смещения | 1 мВ/дел - 124 мВ/дел: ± 1,2 В (50 Ом) 126 мВ/дел - 1 В/дел: ± 12 В (50 Ом) 1 мВ/дел - 225 мВ/дел: ± 2 В (1M Ом) 230 мВ/дел - 5 В/дел: ± 40 В (1M Ом) |
| Вертикальное разрешение | 8 бит |
| Математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье, возможность настройки пользователем, логические операции |
| Выходное напряжение | ~ 3 Впик-пик |
| Частота | 1 кГц |
| Основные характеристики | |
|---|---|
| Мощность | 120 Вт (макс.) |
| Напряжение питания | 100-240 В, 45-440 Гц |
| Охлаждение | вентилятор |
| Дисплей | 9-дюймовый цветной ЖК-дисплей (800×480) |
| Вес | 4,8 кг (± 0,2 кг) |
| Габариты | 440,0 × 218,0 × 130,0 мм |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL MSO4024 (англ.).
Загрузить руководство пользователя для RIGOL MSO4024 (англ.).
Комплектация
- Осциллограф RIGOL MSO4024 — 1 шт.
- Щупы — 2 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Крышка передней панели — 1 шт.
Осциллографы и работа с ними
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Характеристики
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Объем памяти |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
На чём экономит MSO4024 по сравнению с MSO4034?
Только на полосе пропускания: 200 МГц против 350 МГц у <a href="{{p,844225}}">RIGOL MSO4034</a>. Остальные характеристики у моделей одинаковы: 4 аналоговых и 16 цифровых каналов, дискретизация до 4 ГВыб/с на одном канале, память до 140 МБ, запись до 110,000 осциллограмм/с, 9-дюймовый дисплей 800×480. Для сигналов с фронтами, которым хватает 200 МГц, доплачивать нет смысла.
Сколько кадров записывает MSO4024 для воспроизведения?
Функция записи, воспроизведения и анализа в реальном времени сохраняет до 200,000 кадров для аналоговых каналов и до 64,000 кадров для цифровых. Это позволяет вернуться к редкому событию после того, как оно уже прошло, и разобрать его пошагово. Скорость записи до 110,000 осциллограмм/с, память аналогового канала до 140 МБ.
Зачем на панели MSO4024 выход 3 В 1 кГц?
Это выход калибровочного сигнала: около 3 В пик-пик частотой 1 кГц. К нему подключают щуп, чтобы подстроить его компенсацию перед измерением, иначе фронты прямоугольного сигнала искажаются. Прибор питается от сети от 100 до 240 В частотой от 45 до 440 Гц, потребляет до 120 Вт и охлаждается вентилятором. Вес 4,8 кг.
