Цифровой осциллограф UNI-T UTDM 12102CEL (UTD2102CEL)

Код: 828454
Цифровой осциллограф UNI-T UTDM 12102CEL (UTD2102CEL)
Все о товаре
Описание
Характеристики
Снят с производства

Все о товаре

Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
4.5 кг 110, 220 V Гарантия: 24 месяцев
Двухканальный осциллограф с полосой пропускания 100 МГц, частотой семплирования 1 ГВыб/с и длиной внутренней памяти до 2 х 600 К. Читать далее
Снят с производства
Снят с производства

Вместе с этим товаром покупают

Генератор сигналов UNI T UTG962E
Бестселлер
ID: 903397

Генератор сигналов UNI-T UTG962E

5 (2)
11 938 ₴
Цена с НДС
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903397 1 кг
Двухканальный генератор сигналов с синусоидальной частотой до 160 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К, и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
  • Львов
ID: 834194 6.8 кг 110, 220
Универсальный генератор сигналов RIGOL DG4102
ID: 834193

Универсальный генератор сигналов RIGOL DG4102

5 (1)
70 470 ₴
Цена с НДС
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
ID: 834193 7.8 кг 110, 220
Генератор сигналов UNI T UTG2122X
Бестселлер
ID: 926013

Генератор сигналов UNI-T UTG2122X

54 278 ₴
Цена с НДС
Двухканальный генератор с частотой до 120 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926013 2.5 кг
Генератор сигналов SIGLENT SDG1062X
Бестселлер
ID: 869148

Генератор сигналов SIGLENT SDG1062X

5 (2)
27 133 ₴
Цена с НДС
Двухканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 150 Мвыб/с, вертикальным разрешением 14 бит.
Наличие на складе:
  • Львов
ID: 869148 7 кг 110, 220
Генератор сигналов SIGLENT SDG2042X
Бестселлер
ID: 862791

Генератор сигналов SIGLENT SDG2042X

5 (2)
28 858 ₴
Цена с НДС
Двухканальный генератор сигналов с выходной частотой 40 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит.
Наличие на складе:
  • Львов
ID: 862791 7.5 кг 110, 220
Двухканальный генератор сигналов с максимальной частотой 25 МГц, частотой дискретизации 200 МВыб./с и памятью 2 Мточек (стандарт). Уникальная технология SiFiII.
Наличие на складе:
  • Львов
ID: 896648 7 кг
Генератор сигналов RIGOL DG2102
Бестселлер
ID: 922288

Генератор сигналов RIGOL DG2102

62 753 ₴
Цена с НДС
2 канала, полоса пропускания до 100 МГц, частота дискретизации 250 Мвыб/с, разрешение 16 бит, глубина памяти 16 МБ, диапазон амплитуды от 1 мВпик-пик до 10 Впик-пик, дисплей 10,9 см
Наличие на складе:
  • Львов
ID: 922288 4.5 кг
Генератор сигналов UNI T UTG2082X
Бестселлер
ID: 926014

Генератор сигналов UNI-T UTG2082X

37 553 ₴
35 250 ₴
Цена с НДС
Двухканальный генератор с частотой до 80 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926014 2.5 кг
Генератор сигналов UNI T UTG2062X
Бестселлер
ID: 926015

Генератор сигналов UNI-T UTG2062X

32 304 ₴
29 610 ₴
Цена с НДС
Двухканальный генератор с частотой до 60 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером
Наличие на складе:
  • Львов
ID: 926015 2.5 кг
Генератор сигналов FNIRSI SG 003A
Бестселлер
ID: 902550

Генератор сигналов FNIRSI SG-003A

5 (1)
3 585 ₴
Цена с НДС
Компактный одноканальный цифровой генератор сигналов в защитном силиконовом чехле. Форма сигналов: прямоугольная. Диапазон частот: 0,001 Гц - 180 кГц.
Наличие на складе:
  • Львов
ID: 902550 0.5 кг
Осциллографический щуп с коэффициентом затухания 100:1 и пропускной способностью 250 МГц для измерения напряжения до 2 кВ
Наличие на складе:
  • Львов
  • Днепр
ID: 927555 0.15 кг
Высоковольтный осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 100 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927554 0.15 кг
Осциллографический щуп с коэффициентом затухания 10:1 и 1:1, пропускной способностью 60 МГц, для измерения напряжения до 600 В
Наличие на складе:
  • Львов
ID: 927553 0.15 кг

Описание

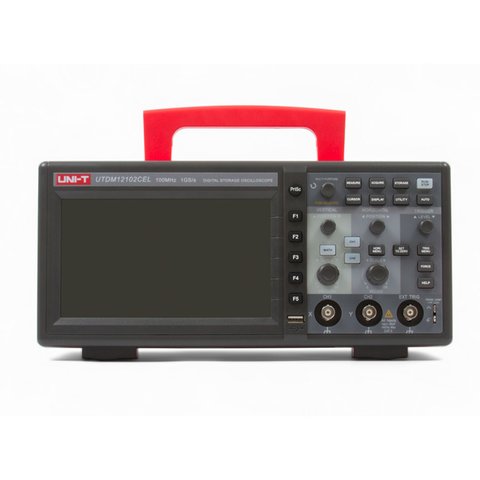

Цифровой осциллограф UNI-T UTDM 12102CEL (UTD2102CEL) – двухканальный осциллограф с полосой пропускания 100 МГц, частотой семплирования 1 ГВыб/с и длиной внутренней памяти до 2 × 600 К. Встроенный USB-хост для подключения внешних запоминающих устройств. Цифровой осциллограф UNI-T UTDM 12102CEL (UTD2102CEL) с двумя сменными щупами сочетает высокую производительность с небольшими размерами.

Особенности

  • Полоса пропускания 100 МГц
  • Частота семплирования 1 ГВыб/с
  • Эквивалентная частота сэмплирования 50 ГВыб/с
  • 5 математических функций: сложение, вычитание, умножение, деление, FFT
  • Память 2 × 600 К
  • Два сменных измерительных щупа
  • Функция "Print screen"
  • Цветной ЖК-дисплей диагональю 7"
  • Встроенный USB-хост для ПК-соединения

Технические характеристики

Полоса пропускания 100 МГц
Время нарастания ≤3,5 нс
Частота семплирования 1 ГВыб/с
Эквивалентная частота семплирования 50 ГВыб/с
Вертикальное разрешение 1 мВ ~ 20 В/дел
Память (макс.) 2 × 600 k
Время горизонтальной развертки 2 нс ~ 50 с/дел
Режимы запуска развертки Edge, Pulse, Alternate
Автоматическое измерение форм сигналов 28
Счетчик частоты 6 единиц
Математические функции Сложение, вычитание, умножение, деление, FFT
Общие характеристики
Дисплей 7"
Подключение USB
Питание 100 - 240 В, 45 - 440 Гц
Габариты, мм 306 × 147 × 122
Вес, кг 2,2

Видео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация

  • Осциллограф UNI-T UTDM 12102CEL – 1 шт.
  • Измерительные щупы – 2 шт.
    • 1×
    • 10×
  • Набор цветных колец – 1 шт.
  • Кабель питания – 1 шт.
  • USB-кабель UT-D05 – 1 шт.
  • Диск с ПО для соединения с компьютером – 1 шт.
  • Руководство пользователя (англ. и рус.) – 1 шт.
UNI-T UTDM 12102CEL

Вопросы и ответы

Умеет ли UTD2102CEL синхронизироваться с видеосигналом?
Нет, в таблице указаны только три режима запуска: Edge, Pulse и Alternate. Синхронизации по видео здесь нет. Если нужно смотреть композитный видеосигнал с привязкой к строкам и кадрам, подойдёт UNI-T UTD2102CE: там есть режим Video при той же полосе 100 МГц и дискретизации 1 Гвыб/с. Для остальных задач с фронтами и импульсами возможностей UTD2102CEL хватает.
Для чего в UTD2102CEL вертикальная чувствительность 1 мВ/дел?
Наименьший коэффициент отклонения 1 мВ/дел позволяет рассмотреть слабые сигналы: пульсации на шинах питания, выходы датчиков, шум. Верхний предел 20 В/дел охватывает и силовые цепи. Полоса 100 МГц, время нарастания не более 3,5 нс, дискретизация 1 Гвыб/с в реальном времени. Память 600 кБ позволяет записать более длинный фрагмент без снижения частоты дискретизации, а 28 автоматических измерений снимают основные параметры сигнала.
Зачем в комплекте UTD2102CEL набор цветных колец?
Кольца надевают на щупы, чтобы сразу видеть, какой щуп подключён к какому каналу, особенно когда провода переплетаются на столе. Кроме них, в коробке два щупа с переключателем 1× и 10×, кабель питания, USB-кабель UT-D05, диск с ПО для соединения с компьютером и инструкция на английском и русском. Для сохранения снимка экрана есть функция Print screen, экран цветной 7 дюймов.

Характеристики

Диагональ экрана
  • 7,0" TFT дисплей
Количество каналов
  • двухканальный
Полоса пропускания
  • 100 МГц
Тип
  • настольный
Частота дискретизации
  • 1 Гвыб/с
Объем памяти
  • 600 кБ

Отзывы клиентов

Часто задаваемые вопросы

Умеет ли UTD2102CEL синхронизироваться с видеосигналом?

Нет, в таблице указаны только три режима запуска: Edge, Pulse и Alternate. Синхронизации по видео здесь нет. Если нужно смотреть композитный видеосигнал с привязкой к строкам и кадрам, подойдёт <a href="{{p,834640}}">UNI-T UTD2102CE</a>: там есть режим Video при той же полосе 100 МГц и дискретизации 1 Гвыб/с. Для остальных задач с фронтами и импульсами возможностей UTD2102CEL хватает.

Для чего в UTD2102CEL вертикальная чувствительность 1 мВ/дел?

Наименьший коэффициент отклонения 1 мВ/дел позволяет рассмотреть слабые сигналы: пульсации на шинах питания, выходы датчиков, шум. Верхний предел 20 В/дел охватывает и силовые цепи. Полоса 100 МГц, время нарастания не более 3,5 нс, дискретизация 1 Гвыб/с в реальном времени. Память 600 кБ позволяет записать более длинный фрагмент без снижения частоты дискретизации, а 28 автоматических измерений снимают основные параметры сигнала.

Зачем в комплекте UTD2102CEL набор цветных колец?

Кольца надевают на щупы, чтобы сразу видеть, какой щуп подключён к какому каналу, особенно когда провода переплетаются на столе. Кроме них, в коробке два щупа с переключателем 1× и 10×, кабель питания, USB-кабель UT-D05, диск с ПО для соединения с компьютером и инструкция на английском и русском. Для сохранения снимка экрана есть функция Print screen, экран цветной 7 дюймов.
