RIGOL DS1102D — запоминающий осциллограф смешаных сигналов с 16-канальным цифровым анализатором. Полоса частот до 100 МГц. Максимальная частота дискретизации в реальном времени до 1 ГВыб/с.
| МОДЕЛЬ | DS1102D |
DS1052D |
| Полоса пропускания | 100 МГц |
50 МГц |
| Частота дискретизации в реальном времени | 1 Г выборка/с |
|
| Эквивалентная частота дискретизации | 25 Г выборок/с |
10 Г выборок/с |
| Время нарастания | 3,5 нс |
7 нс |
| Входной импеданс | 1 МОм±2% |
|
| Время горизонтальной развертки | 1нс/дел до 50 с/дел |
5нс/дел до 50 с/дел |
| Дисплей | 5.6" TFT (64k, цветной цвет LCD), 320 × 234 |
|
| Каналы | 2 аналоговых канала и 16 цифровых каналов + внешний запуск
|
|
| Объем памяти | 1 Мб |
|
| Чувствительность по вертикали | 2 мВ/дел - 10 В/дел |
|
| Разрешение по вертикали | 8 бит
|
|
| Режим входа А1 и А2 | DC, AC, земля
|
|
| Режимы запуска | По фронту, видео, по длине импульса, задержка
, внешняя синхронизация
|
|
| Режимы запуска - развертки | Авто, нормальный, однократный
|
|
| Погрешность измерения временных интервалов | ±0.01% |
|
| Максимальное входное напряжение | 400В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт. входной импеданс, BNC ) |
|
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
|
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка… |
|
| Курсорные измерения | Режимы: ручной, слежение, автоматические измерения
|
|
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек
|
|
| Напряжение-питание / потребляемая мощность | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.
|
|
| Вес | 2,4 Кг |
|

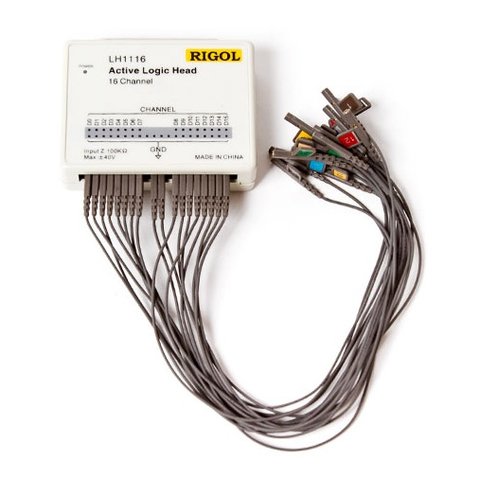

Запоминающий осциллограф смешаных сигналов с 16-канальным цифровым логическим анализатором (ЛА). ЛА разделён на две группы D7-D0, D15-D8. Группы работают раздельно.
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1102D(англ.).
Скачать руководство пользователя для Rigol DS1102D (рус.)
Обзор цифрового осциллографа смешанных сигналов RIGOL DS1102D
