Генератор сигналов SIGLENT SDG2122X

Код: 862793
Генератор сигналов SIGLENT SDG2122X
Все о товаре
Описание
Характеристики
Видео
51 677 ₴
Цена с НДС

Все о товаре

4.7 (3)
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
6 кг 110, 220 V Гарантия: 36 месяцев
Двухканальный генератор сигналов с выходной частотой 120 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит. Читать далее
51 677 ₴
Цена с НДС
51 677 ₴
Цена с НДС

Вас также могут заинтересовать

Универсальный генератор сигналов RIGOL DG4102
ID: 834193

Универсальный генератор сигналов RIGOL DG4102

5 (1)
70 470 ₴
Цена с НДС
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
ID: 834193 7.8 кг 110, 220

Описание

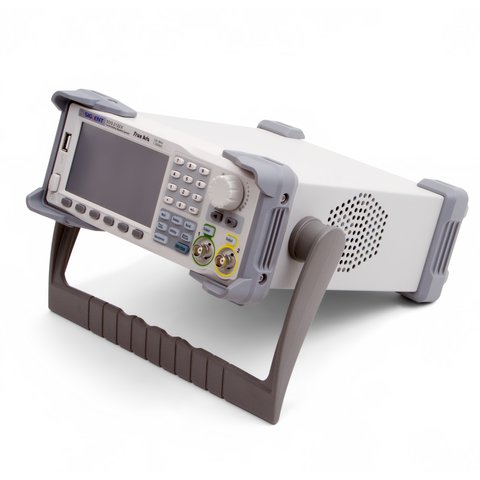

SIGLENT SDG2122X – прибор из серии двухканальных генераторов сигналов произвольной формы SDG2000X. Генераторы SDG2000X могут обеспечить различные сигналы высокой точности и с низким уровнем дрожания амплитуды, которые соответствуют высоким требованиям различных сложных применений.

Особенности

  • 2 канала, выходная частота 120 МГц, максимальная выходная амплитуда 20 Впп, выходной сигнал высокой точности с динамическим диапазоном 80 дБ.
  • Частота дискретизации 1,2 Гвыб/с и вертикальное разрешение 16 бит.
  • Инновационная технология TrueArb поддерживает воспроизведение любых произвольных сигналов в диапазоне от 1 мквыб/с до 75 Мвыб/с.
  • Инновационная технология EasyPulse дает возможность генерировать прямоугольные и волнообразные сигналы с низким уровнем дрожания амплитуды, а также вносит больше возможностей и точности в настройку ширины импульса и времени нарастания/спада.
  • Множество типов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM.
  • Функции развертки и пакетного режима.
  • Частотомер высокой точности.

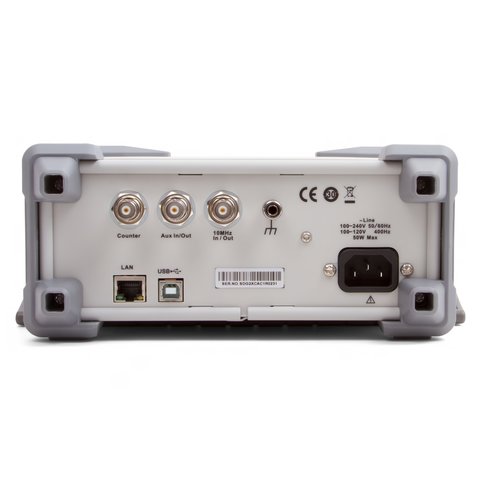

  • Стандартные интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11). Опциональный интерфейс: GPIB.
  • Сенсорный дисплей 4.3” для простоты управления.

Технические характеристики

Модель SDG2042X SDG2082X SDG2122X
Выходная частота 40 МГц 80 МГц 120 МГц
Каналы 2
Частота дискретизации 1.2 Гвыб/с (4X интерполяция)
Длина волны CH1: 16 к точек, CH2: 512 к точек
Частотное разрешение 1 мкГц
Вертикальное разрешение 16 бит
Интерфейсы USB Host, USB Device (USBTMC), LAN (VXI-11)
Размеры, ш×в×г 260,3 мм × 107,2 мм × 295,7 мм
Вес 3,43 кг

Видео

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

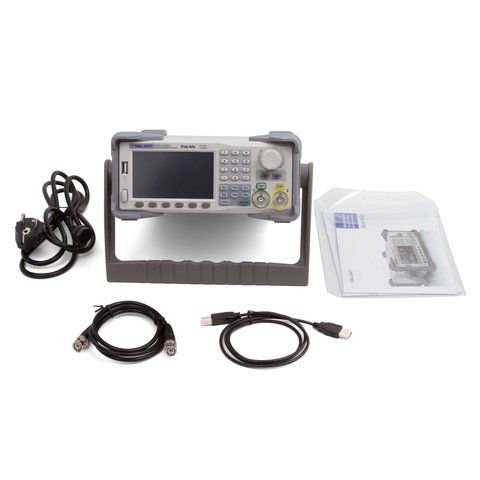

Комплектация

  • Генератор сигналов SIGLENT SDG2122X — 1 шт.
  • Измерительный щуп (1:1, 10:1) — 2 шт.
  • Конвертер ток-напруга — 2 шт.
  • Кабель питания — 1 шт.
  • Кабель USB — 1 шт.
  • Гарантия — 1 шт.

Вопросы и ответы

За что доплата в SDG2122X против SDG2042X?
За выходную частоту. В общей таблице серии SDG2000X разница умещается в одну строку: 40 МГц у SDG2042X, 80 МГц у SDG2082X и 120 МГц у SDG2122X. Дискретизация 1,2 Гвыб/с, вертикальное разрешение 16 бит, длина волны CH1 16 к точек и CH2 512 к точек, набор интерфейсов и корпус 260,3 мм × 107,2 мм × 295,7 мм одинаковы. Вопрос сводится к тому, нужны ли вам частоты выше 40 МГц.
Кому нужны 120 МГц на выходе генератора?
Тем, кто работает с трактами, где полезный сигнал лежит в десятках мегагерц: промежуточные частоты, тактовые линии, фильтры. Запас нужен и для прямоугольного сигнала, форма которого держится на гармониках выше основной частоты. SDG2122X выдаёт до 120 МГц при амплитуде до 20 Впп и динамическом диапазоне 80 дБ. Если же работа идёт на низких частотах, эта цифра просто не понадобится.
Что даёт динамический диапазон 80 дБ?
Это отношение между наибольшим и наименьшим сигналом, который генератор выдаёт без заметных искажений. 80 дБ означают, что на одном приборе можно работать и с размахом 20 Впп, и с милливольтовыми уровнями, не меняя источник. Для проверки чувствительности приёмников или усилителей это главный параметр, ведь там сигнал намеренно делают очень малым. TrueArb при этом держит скорость выдачи от 1 мквыб/с до 75 Мвыб/с.
Какое разрешение по частоте у SDG2122X?
1 мкГц во всём диапазоне до 120 МГц. Такая мелкая сетка нужна не для обычных измерений, а там, где два сигнала надо развести на минимальный разнос, например, при проверке селективности фильтра. Вертикальное разрешение 16 бит, дискретизация 1.2 Гвыб/с. Более простую задачу закроет и генератор сигналов RIGOL DG832 с тем же разрешением 1 мкГц при полосе 35 МГц.

Характеристики

Максимальная частота сигнала
  • 120 МГц
Количество каналов
  • двухканальный

Видео

Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

За что доплата в SDG2122X против SDG2042X?

За выходную частоту. В общей таблице серии SDG2000X разница умещается в одну строку: 40 МГц у SDG2042X, 80 МГц у SDG2082X и 120 МГц у SDG2122X. Дискретизация 1,2 Гвыб/с, вертикальное разрешение 16 бит, длина волны CH1 16 к точек и CH2 512 к точек, набор интерфейсов и корпус 260,3 мм × 107,2 мм × 295,7 мм одинаковы. Вопрос сводится к тому, нужны ли вам частоты выше 40 МГц.

Кому нужны 120 МГц на выходе генератора?

Тем, кто работает с трактами, где полезный сигнал лежит в десятках мегагерц: промежуточные частоты, тактовые линии, фильтры. Запас нужен и для прямоугольного сигнала, форма которого держится на гармониках выше основной частоты. SDG2122X выдаёт до 120 МГц при амплитуде до 20 Впп и динамическом диапазоне 80 дБ. Если же работа идёт на низких частотах, эта цифра просто не понадобится.

Что даёт динамический диапазон 80 дБ?

Это отношение между наибольшим и наименьшим сигналом, который генератор выдаёт без заметных искажений. 80 дБ означают, что на одном приборе можно работать и с размахом 20 Впп, и с милливольтовыми уровнями, не меняя источник. Для проверки чувствительности приёмников или усилителей это главный параметр, ведь там сигнал намеренно делают очень малым. TrueArb при этом держит скорость выдачи от 1 мквыб/с до 75 Мвыб/с.

Какое разрешение по частоте у SDG2122X?

1 мкГц во всём диапазоне до 120 МГц. Такая мелкая сетка нужна не для обычных измерений, а там, где два сигнала надо развести на минимальный разнос, например, при проверке селективности фильтра. Вертикальное разрешение 16 бит, дискретизация 1.2 Гвыб/с. Более простую задачу закроет и <a href="{{p,896647}}">генератор сигналов RIGOL DG832</a> с тем же разрешением 1 мкГц при полосе 35 МГц.
