Генератор сигналов SIGLENT SDG6052X

Код: 873685
Генератор сигналов SIGLENT SDG6052X
Все о товаре
Описание
Характеристики
356 448 ₴
Цена с НДС

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
6 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
2-канальный генератор с диапазоном частот от 1 мкГц до 350 МГц, частотой дискретизации 2,4 ГВыб/с (16 бит) и памятью 20 МБ. Полоса пропускания: 500 МГц. Читать далее
356 448 ₴
Цена с НДС
356 448 ₴
Цена с НДС

Описание

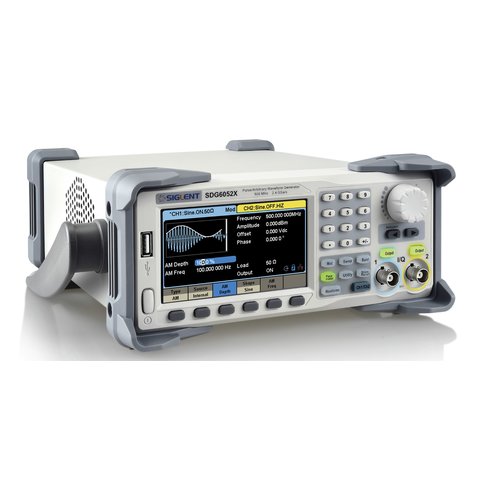

Генератор сигналов SIGLENT SDG6052X – прибор, который используется для создания высококачественных сигналов и характеризуется полосой пропускания 500 МГц, максимальной частотой дискретизации 2,4 ГВыб/с и вертикальным разрешением 16 бит. В работу этих приборов также включены собственноручно разработанные технологии TrueArb & EasyPulse, которые помогают решить недостатки традиционных генераторов DDS во время генерации произвольных, прямоугольных и импульсных сигналов. Кроме того, это многофункциональный прибор, который может генерировать шум, сигнал со сдвигом на 90 градусов и диаграммы PRBS. Эти функции дают возможность обеспечить сигналы высокой точности с минимальным искажением, что соответствует растущим потребностям сложных применений.

Особенности

  • Максимальная выходная амплитуда: 20 Впп, выходной сигнал высокой точности с динамическим диапазоном: 80 дБ.
  • Высокопроизводительная система дискретизации с частотой 2,4 ГВыб/с и вертикальным разрешением 16 бит.
  • Многофункциональный генератор сигналов, соответствующий широкому спектру требований.
  • Функции Sweep и Burst.
  • Функция Harmonics.
  • Функция комбинации осциллограмм.
  • Функции развязки каналов, копирования и слежения.
  • 196 встроенных произвольных сигналов.
  • Частотомер высокой точности.

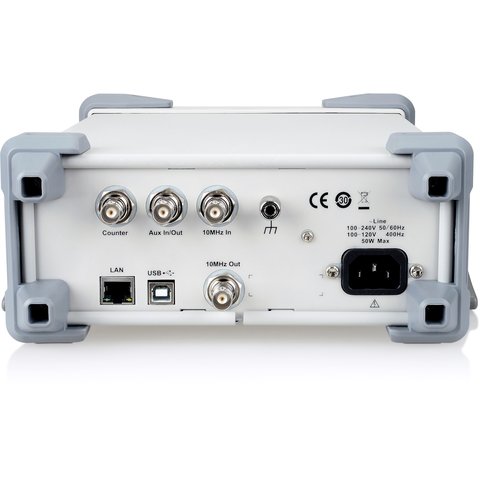

  • Стандартные интерфейсы USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.
  • Сенсорный 4,3” дисплей для простоты работы.

Технические характеристики

Характеристика / Модель SDG6022X SDG6032X SDG6052X
Полоса пропускания 200 МГц 350 МГц 500 МГц
Количество каналов 2
Частота дискретизации 2,4 ГВыб/с (2X интерполяция)
Вертикальное разрешение 16 бит
Длина произвольного сигнала 2 ~ 20 МБ
Частотомер до 400 МГц
Макс. амплитуда 20 Впп < 40 МГц
Интерфейс Стандартные: USB Host, USB Device, LAN
Опциональный: GPIB (USB-GPIB адаптер)
Дисплей Сенсорный 4,3” дисплей, 480 × 272 RGB

Специальные функции

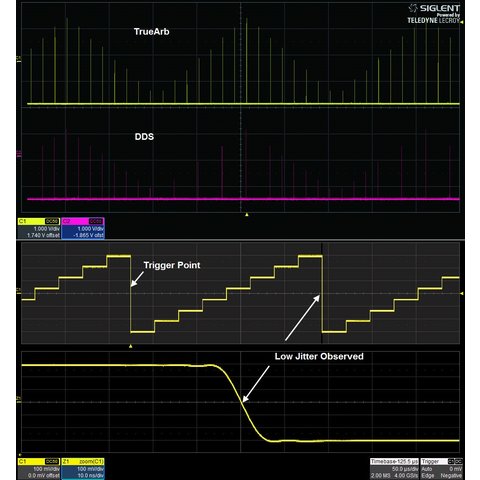

Технология True Arb

SIGLENT

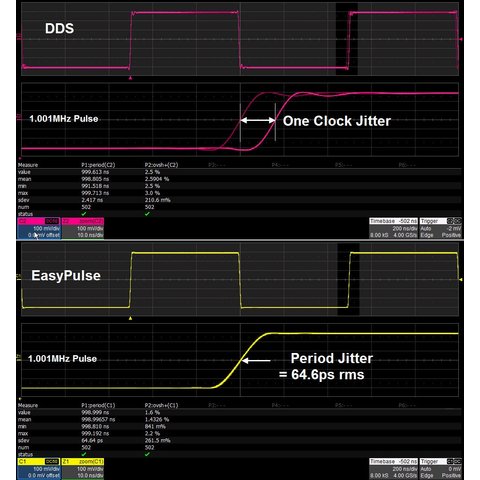

Технология Easy Pulse

SIGLENT

Расширенные функции модуляции

SIGLENT

Функция Burst

SIGLENT

Функция Sweep

SIGLENT

Частотомер

SIGLENT

Дополнительная информация

PDF  Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDG6000X (англ.).

Комплектация

  • Генератор сигналов SIGLENT SDG6052X — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель USB — 2 шт.

Вопросы и ответы

Какую амплитуду SDG6052X держит на высоких частотах?
Максимум 20 Впп указан для частот ниже 40 МГц, так что на сотнях мегагерц амплитуда будет меньше, а конкретных пределов для 500 МГц описание не приводит. Динамический диапазон выходного сигнала 80 дБ. Дискретизация 2,4 ГВыб/с с 2X интерполяцией и 16 бит. Для больших амплитуд на высокой частоте нужен внешний усилитель.
SDG6052X или SDG6032X для двухканальной работы?
Разница в полосе: 500 МГц у SDG6052X против 350 МГц у генератор сигналов SIGLENT SDG6032X. Оба двухканальные, с дискретизацией 2,4 ГВыб/с, 16 бит, длиной произвольного сигнала 2 ~ 20 МБ и частотомером до 400 МГц. Интерфейсы USB Host, USB Device, LAN и опциональный GPIB одинаковы. 500 МГц нужны для тактовых сигналов быстрой цифровой логики.
Какие кабели идут в комплекте SDG6052X?
По перечню в комплекте кабель питания и 2 кабеля USB. В младшей модели SDG6022X вместо второго USB-кабеля указаны 2 BNC-кабеля и диск с ПО, так что комплект SDG6052X, вероятно, записан с ошибкой и его стоит уточнить. Прибор имеет сенсорный 4,3-дюймовый дисплей 480 × 272 и 196 встроенных произвольных сигналов.

Характеристики

Количество каналов
  • двухканальный
Максимальная частота сигнала
  • 500 МГц

Отзывы клиентов

Часто задаваемые вопросы

Какую амплитуду SDG6052X держит на высоких частотах?

Максимум 20 Впп указан для частот ниже 40 МГц, так что на сотнях мегагерц амплитуда будет меньше, а конкретных пределов для 500 МГц описание не приводит. Динамический диапазон выходного сигнала 80 дБ. Дискретизация 2,4 ГВыб/с с 2X интерполяцией и 16 бит. Для больших амплитуд на высокой частоте нужен внешний усилитель.

SDG6052X или SDG6032X для двухканальной работы?

Разница в полосе: 500 МГц у SDG6052X против 350 МГц у <a href="{{p,873666}}">генератор сигналов SIGLENT SDG6032X</a>. Оба двухканальные, с дискретизацией 2,4 ГВыб/с, 16 бит, длиной произвольного сигнала 2 ~ 20 МБ и частотомером до 400 МГц. Интерфейсы USB Host, USB Device, LAN и опциональный GPIB одинаковы. 500 МГц нужны для тактовых сигналов быстрой цифровой логики.

Какие кабели идут в комплекте SDG6052X?

По перечню в комплекте кабель питания и 2 кабеля USB. В младшей модели SDG6022X вместо второго USB-кабеля указаны 2 BNC-кабеля и диск с ПО, так что комплект SDG6052X, вероятно, записан с ошибкой и его стоит уточнить. Прибор имеет сенсорный 4,3-дюймовый дисплей 480 × 272 и 196 встроенных произвольных сигналов.
