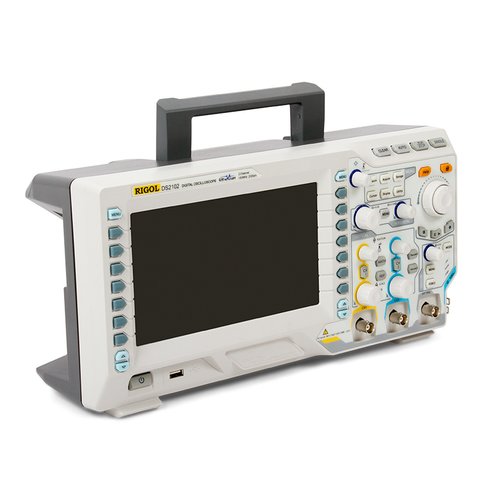

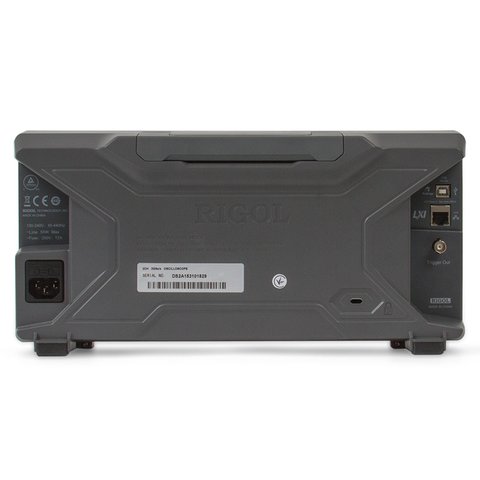

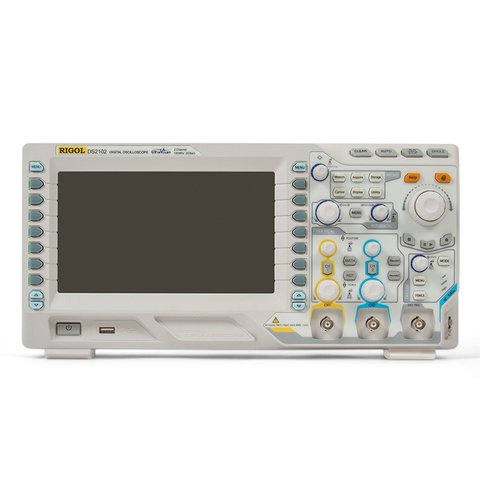

Цифровой осциллограф RIGOL DS2102 – высококачественный двухканальный осциллограф нового поколения (100 МГц). Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS2102 обеспечивает захват 50 000 осциллограмм в секунду.
Цифровой осциллограф RIGOL DS2102 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Скачать руководство пользователя для цифрового осциллографа RIGOL DS2102 (англ.)
| Полоса пропускания | 100 МГц |
| Каналы | 2 |
| Частота дискретизации в реальном времени | 2 Гвыб/с (один канал), 1 Гвыб/с (два канала) |
| Глубина памяти | 14 М точек (станд.), 56 М точек (опц.) |
| Запись осциллограмм | 50 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 500 мкВ/дел – 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик |
| Частота | 1 кГц |
| Общие характеристики | |
|---|---|
| Мощность | 50 Вт (макс.) |
| Напряжение | 100-240 В, 45-440 Гц |
| Температурный диапазон | Рабочий режим: от 0°C до +50°C Нерабочий режим: от -20°C до +70°C |

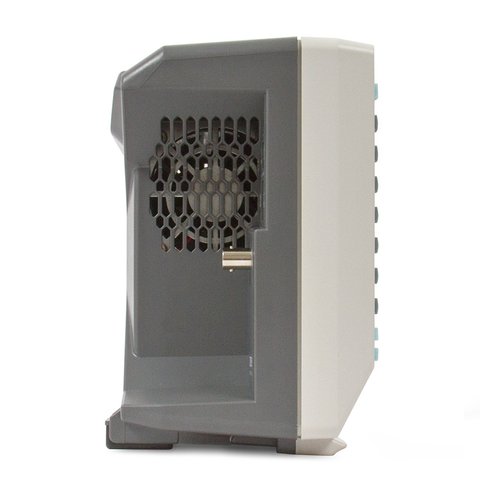

| Метод охлаждения | Вентилятор |
| Диапазон влажности | До +35°C: ≤90% относительная влажность От +35°C до +50°C: ≤60% относительная влажность |
| Высота | Рабочий режим: до 3 000 м Нерабочий режим: до 15 000 м |
| Дисплей | 8-дюймовый WVGA цветной ЖК (800×480) |
| Вес | 3,9 кг (± 0,2 кг) |
| Размеры | 361.6 × 179.6 × 130.8 мм |
