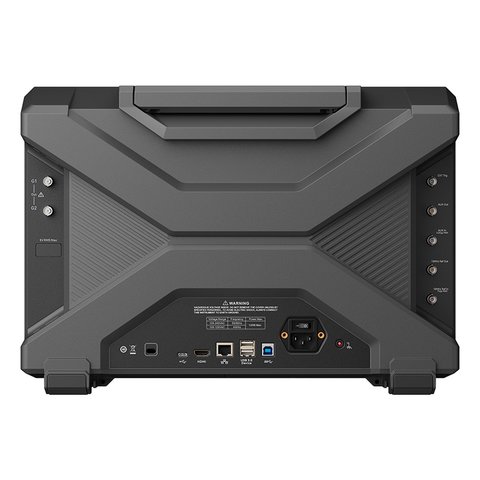

Что измеряет MSO8504HD в анализе джиттера?

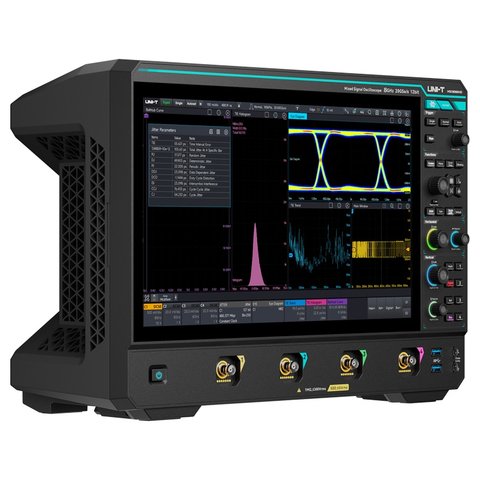

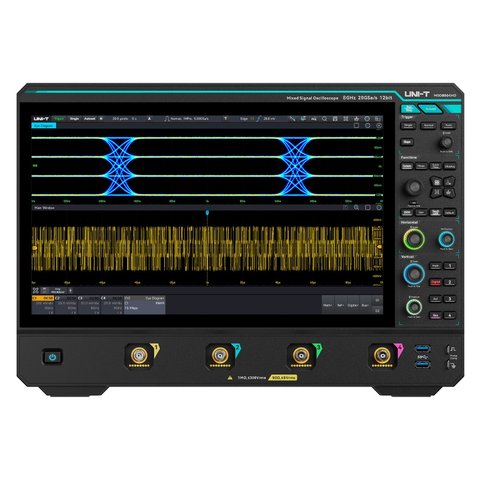

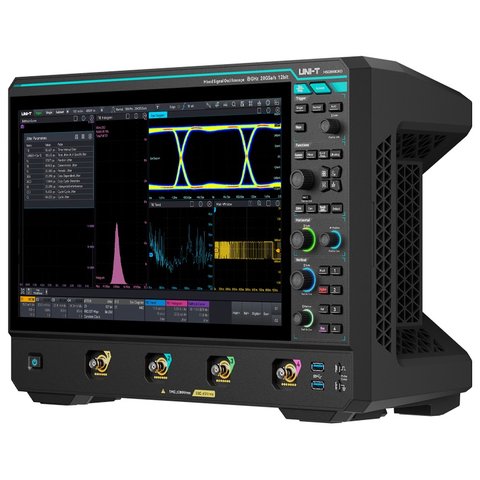

Набор измерений охватывает TIE, джиттер между соседними циклами, джиттер периода, а также составляющие PJ, RJ, DJ, DDJ, DCD, IS и TJ@BER. Результаты показываются как глазковая диаграмма, тренд, гистограмма, спектр TIE и кривая «ванна». Собственный джиттер прибора ≤150 фс RMS, а полоса 5 ГГц при 20 Гвыб/с. Это позволяет разложить джиттер на случайную и детерминированную части и найти, откуда берется ошибка на линии.
Какие параметры источника питания анализирует MSO8504HD?
Опция анализа питания разбита на четыре группы. На входе качество электроэнергии, гармоники и пусковой ток. На ключах коммутационные потери, область безопасной работы SOA, скорость нарастания, Rds(on) и модуляция. На выходе пульсации, КПД, переходная характеристика и время включения. Для контура обратной связи есть график Боде и PSRR. Для переходных тестов блок питания обычно нагружают через <a href="{{pt,1336}}">электронную нагрузку</a>.
Какие автомобильные и аэрокосмические шины разбирает MSO8504HD?
Из автомобильных CAN, CAN-FD, LIN, SENT, FlexRay, I3C и PSI5, из аэрокосмических MIL-STD-1553 и ARINC 429. Всего заявлено более 21 протокола: сюда входят еще RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, аудиошины I2S, LJ, RJ, TDM, а также USB2.0, PCIe2.0, Ethernet, NRZ, манчестерский код и 8b/10b. Аналоговых каналов 4, цифровые 16 добавляются опционально.
