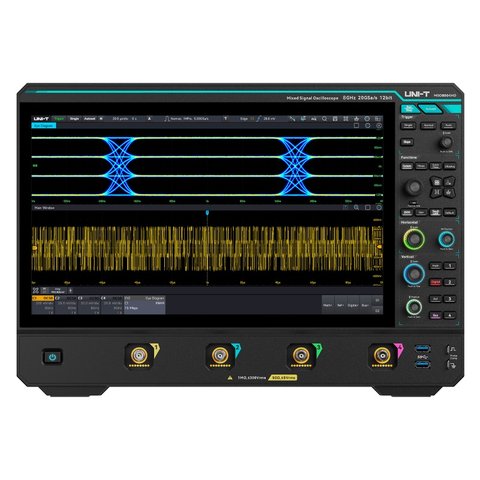

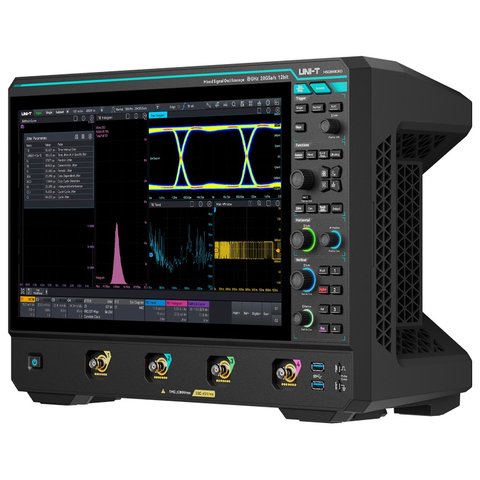

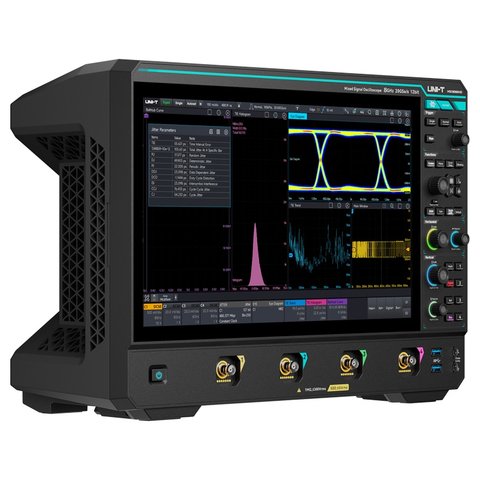

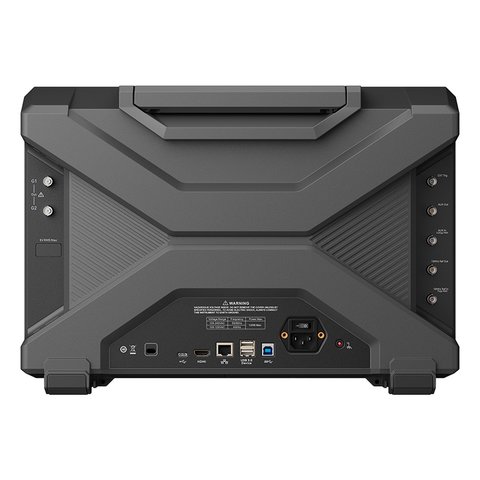

Цифровой осциллограф UNI-T MSO8604HD

UNI-T MSO8604HD – это цифровой осциллограф высокого разрешения, обеспечивающий полосу пропускания 6 ГГц. Он имеет стандартную частоту дискретизации 20 Гвыб/с и 12-битное вертикальное разрешение. Оснащенный чипсетом аналогового интерфейса собственной разработки UNI-T, этот осциллограф предлагает оптимизированную производительность и более низкий уровень собственных шумов, что обеспечивает значительные преимущества при тестировании высокоскоростных сигналов и сигналов с высоким динамическим диапазоном.

Особенности

• Низкий уровень шума и улучшенный ENOB
  • Уровень шума: 50 мВ/дел, от 800 мкВ на полной полосе пропускания (тип.)
  • ENOB (эффективное число битов): >7 бит (на полной системной полосе пропускания, 50 Ом, 50 мВ/дел, -3 дБ полной шкалы)
  • SFDR (динамический диапазон, свободный от искажений): ≥ 50 дБн (тип.)
  • Низкий собственный джиттер: ≤150 фс RMS
  • Высокочастотный прецизионный BNC-разъем: >10 ГГц
• Анализ джиттера и глазковая диаграмма
  • Отображение анализа джиттера: глазковая диаграмма, тренд-чарт, гистограмма, спектр TIE, ванноподобная кривая (Bath Curve)
  • Измерение джиттера: TIE, джиттер между соседними циклограммами, джиттер периода, PJ, TJ@BER, RJ, DJ, DDJ, DCD, IS
• Анализ PAM-N. Поддерживает анализ сигналов от PAM-3 до PAM-16. Оснащенный 12-битным АЦП и обеспечивающий более 7 бит эффективного числа битов (ENOB) на полной полосе пропускания, он позволяет восстанавливать тактовую частоту из сигналов PAM-N с малыми различиями амплитуд и выполнять измерения глазковой диаграммы в реальном времени.
• Тестирование на соответствие стандартам протоколов (Compliance Test). Полная поддержка тестирования на соответствие для протоколов USB 2.0, 100BASE-TX, 1000BASE-T, 100BASE-T1, 1000BASE-T1 и MIPI D-PHY v1.2.
• Поддержка более чем 21 протокола
  • Встроенные последовательные шины: RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, AudioBus (I2S, LJ, RJ, TDM)
  • Автомобильные последовательные шины: CAN, LIN, CAN-FD, SENT, FlexRay, I3C, PSI5
  • Компьютеры и связь: USB2.0, PCIe2.0, Ethernet, NRZ, манчестерский код, 8b/10b
  • Аэрокосмические последовательные шины: MIL-STD-1553, ARINC 429
• Комплексная опция расширенного анализа питания, доступная с MSO8000HD, позволяет быстро и с возможностью воспроизведения оценивать ключевые параметры питания
  • Входной анализ: качество электроэнергии, гармонический анализ, пусковой ток
  • Анализ коммутации: коммутационные потери, область безопасной работы (SOA), скорость нарастания (Slew Rate), Rds(on), анализ модуляции
  • Выходной анализ: анализ пульсаций, энергоэффективность, переходная характеристика, время включения/выключения (ON/OFF)
  • Анализ контура: график Боде, коэффициент подавления помех источника питания (PSRR)
• Поддержка встроенного программирования MATLAB. Результаты вычислений выводятся непосредственно в окно осциллографа.
• Расширенный дизайнер фильтров
  • Фильтр Баттерворта
  • Фильтр Чебышева I типа
  • Фильтр Чебышева II типа
  • Эллиптический фильтр
  • Метод дискретизации
  • Метод Ремеза (Remez)
  • Оконная функция

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для UNI-T MSO8604HD (англ.).

Комплектация

• Цифровой осциллограф UNI-T MSO8604HD — 1 шт.
• Кабель USB 3.0 — 1 шт.
• Кабель BNC-BNC — 2 шт.
• Адаптеры SMA BNC-SMA (50 Ом) — 2 шт.
• Кабели SMA, 12 ГГц, 1 м — 2 шт.
• Защитная крышка для передней панели — 1 шт.
• Кабель питания — 1 шт.
• Сертификат калибровки — 1 шт.
