Цифровой осциллограф UNI-T MSO8804HD
Все о товаре
Описание

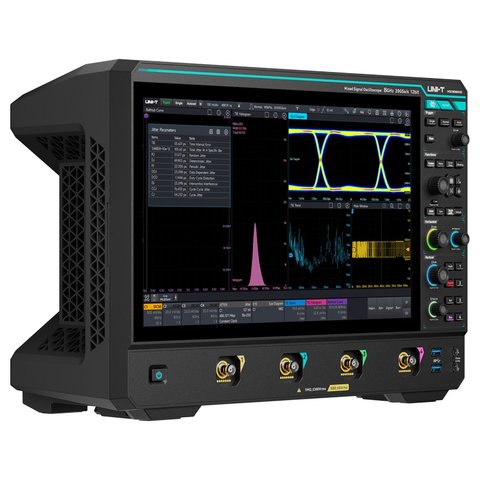

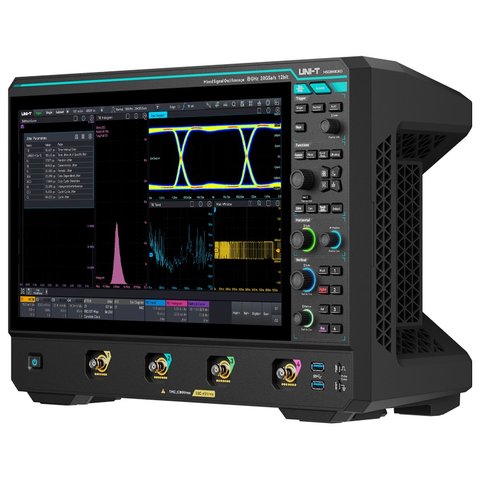

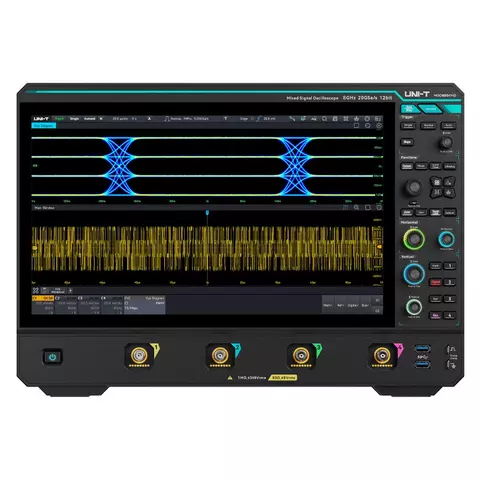

UNI-T MSO8804HD — это лабораторный 4-канальный осциллограф смешанных сигналов с полосой пропускания 8 ГГц, построенный на базе собственной архитектуры R12™ с 12-битным АЦП UNI-T. Обеспечивает частоту дискретизации до 20 Гвыб/с в режиме половины каналов, стандартную глубину памяти 500 МБ (с возможностью расширения до 2 ГБ) и расчетное время нарастания ≤55 пс. 12-битное разрешение сохраняется по всей полосе пропускания 8 ГГц без использования усреднения ERES или компромисса между разрешением и частотой дискретизации. Эффективное число битов (ENOB) входного тракта остается >7 бит на полной системной полосе пропускания. Стабильная скорость захвата составляет ≥1 000 000 осциллограмм/с, а сегментированный режим Sequential Mode позволяет сохранять до 520 000 кадров аппаратной истории сигнала в реальном времени.
Для высокоскоростной проверки цифровых систем, анализа целостности сигналов и предварительной проверки соответствия, где детализация глазковых диаграмм и точность измерения времени нарастания являются ключевыми параметрами, MSO8804HD сочетает аналоговый входной тракт с полосой пропускания 8 ГГц, 12-битный АЦП и 15,6-дюймовый сенсорный дисплей Full HD с поддержкой многооконного режима. Осциллограф предназначен для работы с такими сигналами, как опорные тактовые сигналы PCIe Gen2, высокоскоростные линии USB 2.0, сигналы синхронизации Ethernet 100/1000 Мбит/с и современные высокоскоростные последовательные интерфейсы. Построен на базе собственной микросхемы AFE ASIC и осциллографической платформы седьмого поколения UNI-T.
Особенности
- Полоса пропускания 8 ГГц, 4 аналоговых канала: 8 ГГц / 20 Гвыб/с в режиме половины каналов (только C1 или C3, либо оба одновременно); 4 ГГц / 10 Гвыб/с в режиме всех каналов
- Собственный 12-битный АЦП R12™, до 16-битного ERES: 4096 уровней квантования по всей полосе пропускания, что обеспечивает в 16 раз более высокое разрешение по сравнению с обычными 8-битными осциллографами
- ENOB >7 бит на полной полосе пропускания: эффективное число битов превышает 7 при сопротивлении 50 Ом, 50 мВ/дел и −3 дБFS, что обеспечивает реальную визуализацию преимуществ 12-битного разрешения
- 500 МБ стандартной / 2 ГБ опциональной памяти: глубокая память для длительного захвата сигналов и сегментированного режима Sequential Mode
- Скорость захвата ≥1 000 000 осц/с: UltraAcq®: до 300 000 осц/с в стандартном режиме; ≥1 000 000 осц/с в режиме Sequential Mode; до 520 000 кадров аппаратной записи сигналов в реальном времени
- Более 21 декодера протоколов в четырех областях: встраиваемые системы, автомобильная электроника, компьютерные и коммуникационные системы, аэрокосмическая отрасль; RS-232/UART/I²C/SPI/CAN/LIN входят в стандартную комплектацию
- Опциональный анализ джиттера и глазковая диаграмма: пакет MSO8000HD-JITTER выполняет декомпозицию случайного/детерминированного джиттера и формирует глазковые диаграммы в реальном времени для проверки высокоскоростных последовательных интерфейсов
- Анализ PAM-N: многоуровневая модуляция PAM-3 — PAM-7 для Ethernet 50G/100G/200G и оптических коммуникаций
- Пакеты тестирования соответствия USB 2.0 и Ethernet: MSO8000HD-CTSUSB20 и MSO8000HD-CTS100 автоматизируют проверку соответствия физического уровня с формированием отчетов "Pass/Fail"
- Встроенное программирование MATLAB (опционально): запуск собственных скриптов MATLAB непосредственно на приборе; требуется действующая лицензия MathWorks MATLAB, которая не входит в комплект
- Полная автоматизация SCPI: поддержка SCPI через LAN, USB Device и встроенный веб-сервер
- 15,6-дюймовый сенсорный дисплей FHD с многооконным интерфейсом: емкостный мультитач с разрешением 1920×1080 и динамической поддержкой многооконного режима
Технические характеристики
| Модель | MSO8804HD | MSO8604HD | MSO8504HD |
|---|---|---|---|
| Аналоговая полоса пропускания | 8 ГГц | 6 ГГц | 5 ГГц |
| Количество каналов | 4 канала (+16 цифровых опционально) | ||
| Частота дискретизации | 20 Гвыб/с | ||
| Глубина памяти | 1 ГБ (стандартно), 2 ГБ (опционально) | ||
| Скорость захвата осциллограмм | до 1 000 000 осциллограмм/с | ||
| Вертикальное разрешение | 12 бит (ERES 16 бит) | ||
| ENOB (эффективное число битов) | >7 бит (на полной системной полосе пропускания, 50 Ом, 50 мВ/дел, −3 дБFS) | ||
| Собственный джиттер | ≤150 фс RMS | ||
| SFDR (тип.) | ≥50 дБс | ||
| Уровень шума (тип.) | ≤800 мкВ (при 50 мВ/дел и полосе пропускания 8 ГГц) | ||
| Типы запуска | расширенные типы запуска, запуск по протоколу, зональный запуск | ||
| Кроссплатформенный доступ | веб-сервер, мобильные устройства | ||
| Инструменты расширенного анализа | анализ мощности, джиттера и глазковых диаграмм, тестирование по предельным шаблонам, анализ протоколов и тестирование соответствия Ethernet | ||
| Дисплей | 15,6-дюймовый сенсорный дисплей HD | ||

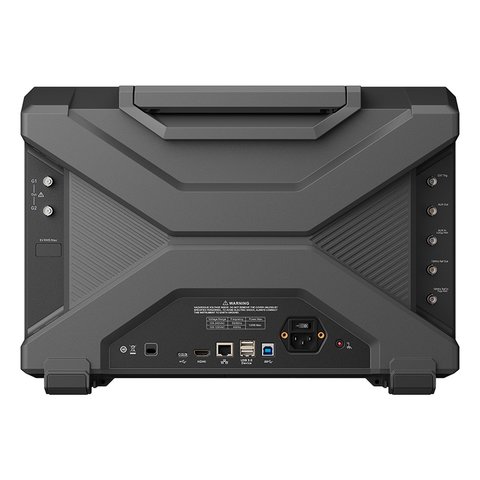

| Подключение | USB Host 3.0×4, USB Device 3.0 × 1, TYPE-C×1, 10M Ref IN/Out, HDMI, AUX In/Out, 10/100/1000LAN | ||
| Габариты | 445 мм × 311,3 мм × 189,7 мм | ||
| Вес | ＜12,5 кг | ||
Видео
Руководство пользователя
Загрузить руководство пользователя для UNI-T MSO8804HD (англ.).
Комплектация
- Цифровой осциллограф UNI-T MSO8804HD — 1 шт.
- Кабель USB 3.0 — 1 шт.
- Кабель BNC-BNC — 2 шт.
- Адаптеры SMA BNC-SMA (50 Ом) — 2 шт.
- Кабели SMA, 12 ГГц, 1 м — 2 шт.
- Защитная крышка для передней панели — 1 шт.
- Кабель питания — 1 шт.
- Сертификат калибровки — 1 шт.
