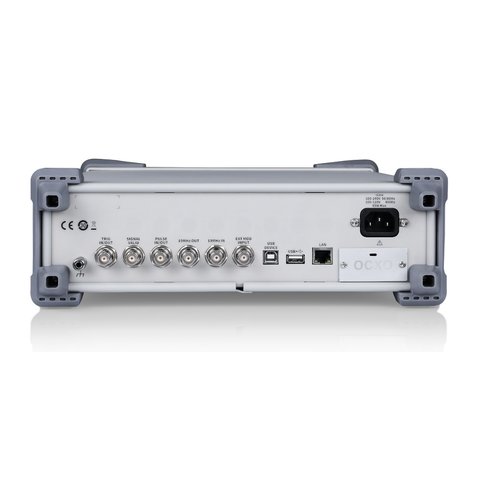

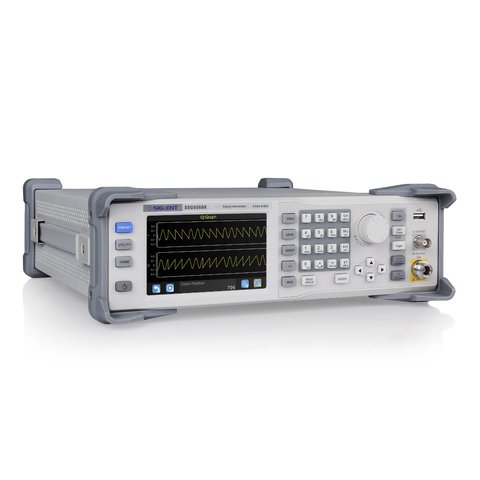

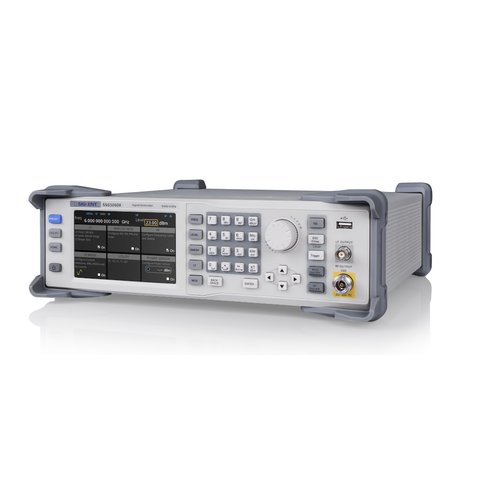

Генератор сигналов SIGLENT SSG5040X

Код: 894911
Генератор сигналов SIGLENT SSG5040X
Все о товаре
Описание
Характеристики
314 900 ₴
Цена с НДС

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
9 кг Гарантия: 36 месяцев
Одноканальный генератор сигналов с частотным диапазоном 9 кГц~4 ГГц (в CW-режиме). Разрешение по частоте: 0,001 Гц. Типы модуляции: AM, FM, PM. Читать далее
314 900 ₴
Цена с НДС
314 900 ₴
Цена с НДС

Вас также могут заинтересовать

Описание

SIGLENT SSG5040X – это одноканальный генератор сигналов с частотным диапазоном 9 кГц ~ 4 ГГц (в CW-режиме). Устройство генерирует векторные и аналоговые сигналы. Серия SSG5000X отличается превосходными показателями фазового шума, спектральной чистоты, полосы пропускания, EVM и измерения выходной мощности.

SIGLENT SSG5040X – это мощный и надежный генератор сигналов, который идеально подходит для исследований и разработки, а также в учебных и производственных целях.

Особенности

  • Диапазон частот: 9 кГц - 4 ГГц (в CW-режиме).
  • Разрешение по частоте: 0,001 Гц.
  • Фазовый шум: -120 дБн/Гц @ 1 ГГц, 20 кГц сдвиг (типично).
  • Программируемая пользователем коррекция плоскостности.
  • Типы модуляции: AM, FM, PM.
  • Наличие встроенных файлов сигналов стандартной цифровой связи: 5G-NR, LTE, WCDMA, WLAN, Bluetooth, CDMA.
  • Аналоговые дифференциальные выходы I/Q.
  • Входы внешней аналоговой I/Q-модуляции.
  • 5-дюймовый емкостный сенсорный экран, поддержка мыши и клавиатуры.
  • Возможность дистанционного управления.
  • Стандартные интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet).
  • Дополнительный интерфейс: GPIB.

Технические характеристики

Модель SSG5040X SSG5060X SSG5040X-V SSG5060X-V
Диапазон частот 9 кГц - 4 ГГц
(в CW-режиме)
9 кГц - 6 ГГц
(в CW-режиме)
9 кГц - 4 ГГц
(в CW-режиме);
10 МГц - 4 ГГц
(в IQ-режиме)
9 кГц - 6 ГГц
(в CW-режиме);
10 МГц - 6 ГГц
(в IQ-режиме)
Разрешение по частоте 0,001 Гц
Разрешение по амплитуде 0,01 дБ
Уровень точности 0,7 дБ (типично)
Фазовый шум -120 дБн/Гц @ 1 ГГц, 20 кГц сдвиг (типично)
Дисплей 5-дюймовый емкостный сенсорный экран, RGB (800×480)
Габариты 338×113×369 мм
Вес 5,3 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SSG5040X (англ.).

Дополнительные характеристики

PDF  Загрузить дополнительные характеристики для SIGLENT SSG5040X (англ.).

Краткое руководство

PDF  Загрузить краткое руководство для SIGLENT SSG5040X (англ.).

Комплектация

  • Генератор сигналов SIGLENT SSG5040X — 1 шт.
  • Краткое руководство — 1 шт.
  • Гарантийный талон — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.

Вопросы и ответы

Какие стандартные сигналы связи есть в SSG5040X?
Генератор имеет встроенные файлы сигналов стандартной цифровой связи: 5G-NR, LTE, WCDMA, WLAN, Bluetooth и CDMA. Их можно воспроизвести без отдельного ПО для формирования, чтобы проверить приемник, модуль или антенный тракт. Диапазон частот от 9 кГц до 4 ГГц в CW-режиме, так что большинство мобильных и Wi-Fi полос ниже этой границы охвачено.
Зачем SSG5040X дифференциальные выходы и входы I/Q?
Аналоговые дифференциальные выходы I/Q позволяют подать baseband-сигналы прямо на модулятор или АЦП настраиваемого устройства, без радиочастотной части. Входы внешней аналоговой I/Q-модуляции работают наоборот: генератор переносит на несущую сигнал, сформированный другим прибором. Это полезно, когда модуль нужно проверять по частям, от базы до радиовыхода.
Что делает SSG5040X удобнее в лаборатории?
Разрешение по частоте 0,001 Гц, по амплитуде 0,01 дБ, типичная точность уровня 0,7 дБ. Коррекцию плоскостности пользователь программирует сам, чтобы компенсировать потери в кабелях и переходниках на разных частотах. 5-дюймовый емкостный сенсорный экран с разрешением 800×480 поддерживает мышь и клавиатуру. Габариты 338×113×369 мм, вес 5,3 кг.

Характеристики

Количество каналов
  • одноканальный
Максимальная частота сигнала
  • 4 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Какие стандартные сигналы связи есть в SSG5040X?

Генератор имеет встроенные файлы сигналов стандартной цифровой связи: 5G-NR, LTE, WCDMA, WLAN, Bluetooth и CDMA. Их можно воспроизвести без отдельного ПО для формирования, чтобы проверить приемник, модуль или антенный тракт. Диапазон частот от 9 кГц до 4 ГГц в CW-режиме, так что большинство мобильных и Wi-Fi полос ниже этой границы охвачено.

Зачем SSG5040X дифференциальные выходы и входы I/Q?

Аналоговые дифференциальные выходы I/Q позволяют подать baseband-сигналы прямо на модулятор или АЦП настраиваемого устройства, без радиочастотной части. Входы внешней аналоговой I/Q-модуляции работают наоборот: генератор переносит на несущую сигнал, сформированный другим прибором. Это полезно, когда модуль нужно проверять по частям, от базы до радиовыхода.

Что делает SSG5040X удобнее в лаборатории?

Разрешение по частоте 0,001 Гц, по амплитуде 0,01 дБ, типичная точность уровня 0,7 дБ. Коррекцию плоскостности пользователь программирует сам, чтобы компенсировать потери в кабелях и переходниках на разных частотах. 5-дюймовый емкостный сенсорный экран с разрешением 800×480 поддерживает мышь и клавиатуру. Габариты 338×113×369 мм, вес 5,3 кг.
