Анализатор спектра SIGLENT SNA6124A

Код: 930712
Анализатор спектра SIGLENT SNA6124A
Все о товаре
Описание
Характеристики
Видео
3 015 520 ₴
Цена с НДС

Все о товаре

AI-инфраструктура
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
10 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
4-портовый анализатор 100 кГц - 13,5 ГГц , с динамическим диапазоном до 135 дБ и разрешением 1 Гц по частоте и 0,05 дБ по уровню. Интерфейс перемычек на передней панели Читать далее
3 015 520 ₴
Цена с НДС
3 015 520 ₴
Цена с НДС

Описание

SIGLENT SNA6124A – это векторный анализатор спектра с диапазоном частот от 100 кГц до 13,5 ГГц. Модель поддерживает четырехпортовые измерения параметров рассеяния, дифференциальных параметров и параметров во временной области. Они могут быть использованы для определения характеристик радиочастотного/микроволнового оборудования путем расчета коэффициентов отражения и передачи. Данная серия также позволяет определять добротность (Q-фактор), полосу пропускания и вносимые потери фильтра. Кроме того, приборы поддерживают функции преобразования импеданса, переноса плоскости измерения, тестирования по пределам и на пульсации, симуляции оснастки, а также регулировки положения адаптера.

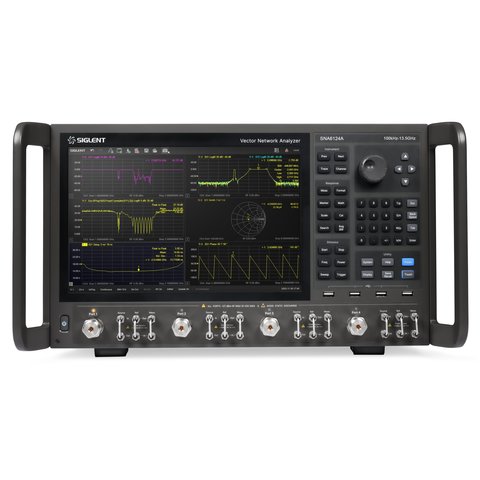

SNA6124A оснащен большим 12,1-дюймовым сенсорным дисплеем, на котором могут одновременно отображаться несколько окон измерений. В анализаторе предусмотрена функция удержания данных, а результаты измерений из памяти можно сравнивать с текущими данными. Прибор имеет видеовыходы HDMI/DVI-D, что позволяет подключать анализатор к мониторам большего размера. Более того, приборами серии SNA6000A можно управлять дистанционно через USB-соединение или веб-сервер.

Особенности

  • Диапазон частот: от 100 кГц до 13,5 ГГц
  • Диапазон полосы ПЧ (IFBW): от 1 Гц до 10 МГц
  • Динамический диапазон: 135 дБ
  • Диапазон установки уровня выходного сигнала: от −55 дБм до +10 дБм
  • Стандартное подключение Bias-Tee и импульсное аппаратное обеспечение
  • 4-портовые модели оснащены стандартным вторым источником сигнала
  • С перемычками на передней панели (источник, опорный и измерительный каналы)

Технические характеристики

Модель SNA6022A SNA6024A SNA6032A SNA6034A SNA6122A SNA6124A SNA6132A SNA6134A
Диапазон частот 100 кГц - 13,5 ГГц 100 кГц - 26,5 ГГц 100 кГц - 13,5 ГГц 100 кГц - 26,5 ГГц
Порты 2 4 2 4 2 4 2 4
Интерфейс перемычек на передней панели нет да
Разрешение по частоте 1 Гц
Разрешение по уровню 0,05 дБ
Диапазон полосы ПЧ (IFBW) 1 Гц ~ 10 МГц
Количество точек для отображения от 2 до 100 001
Диапазон выходного уровня -55 дБм до +10 дБм
Динамический диапазон 135 дБ
Типы калибровки отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка
Типы измерений измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей
Уровень шума -135 дБм/Гц, от 8 до 20 ГГц
Bias-Tees поддерживается

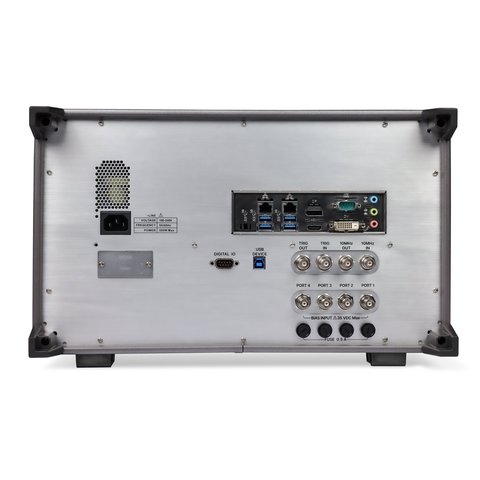

Интерфейс LAN, USB-устройство, USB-хост (USB-GPIB)
Дистанционное управление SCPI, Labview, IVI на основе USB-TMC, VXI-11, Socket, Telnet
Дисплей 12,1-дюймовый сенсорный
Видеовыходы HDMI, DVI-D, DP
Габариты 426 мм × 251 мм × 494,5 мм
Вес 19 кг

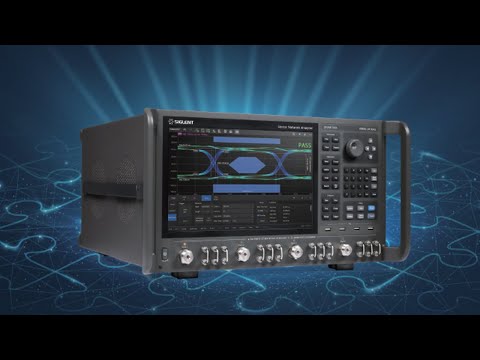

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SNA6124A (англ.).

Комплектация

  • Анализатор спектра SIGLENT SNA6124A — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Беспроводная мышь — 1 шт.
  • Защитная крышка для дисплея — 1 шт.

Вопросы и ответы

За какие возможности SNA6124A стоит дороже SNA6024A?
За интерфейс перемычек DRA на передней панели: у SNA6024A его нет, а в SNA6124A он стандартный и даёт доступ к источнику, опорному и измерительному каналам. Остальное у обоих одинаково: четыре порта со вторым источником сигнала, диапазон от 100 кГц до 13,5 ГГц, динамический диапазон 135 дБ, выходной уровень от -55 дБм до +10 дБм. Если внешние компоненты в тракт включать не придётся, разницы в работе не будет.
Тяжело ли переносить SNA6124A между стендами?
Да, это полноразмерный настольный прибор: габариты 426 × 251 × 494,5 мм, вес 19 кг. Для частого переноса между стендами это ощутимо, так что место под него стоит планировать заранее. В комплекте есть защитная крышка для дисплея, кабель питания, USB-кабель и беспроводная мышь. Картинку можно вывести на другой монитор через HDMI, DVI-D или DP, чтобы не разворачивать сам прибор.
Как SNA6124A помогает настраивать фильтры?
SNA6124A определяет добротность, полосу пропускания и вносимые потери фильтра, а тесты по границам и на пульсации показывают, укладывается ли он в допуск. Во время настройки кривую можно зафиксировать функцией удержания данных и сравнивать с текущей. Четыре порта позволяют измерять и дифференциальные параметры, например симметричных фильтров. Диапазон от 100 кГц до 13,5 ГГц, разрешение по частоте 1 Гц.
