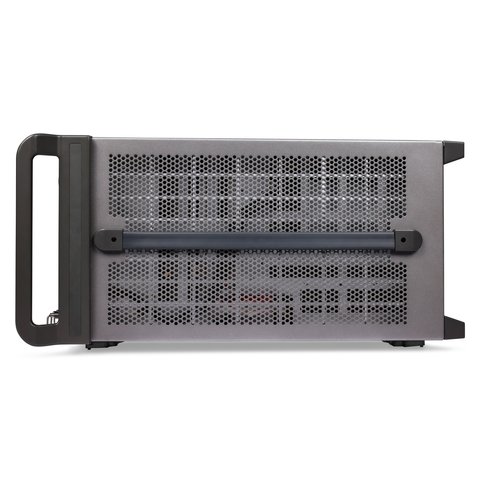

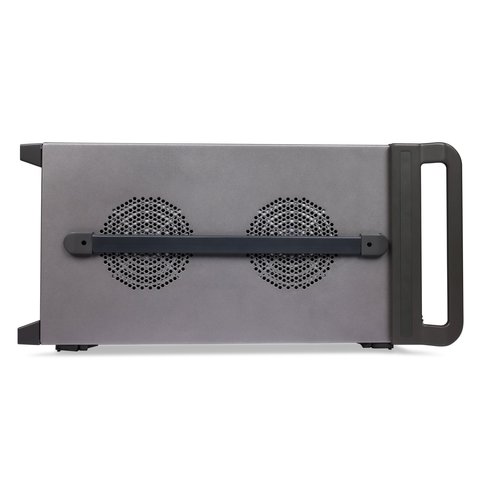

Анализатор спектра SIGLENT SNA6024A
Все о товаре
Описание
SIGLENT SNA6024A – это векторный анализатор спектра с диапазоном частот от 100 кГц до 13,5 ГГц. Модель поддерживает четырехпортовые измерения параметров рассеяния, дифференциальных параметров и параметров во временной области. Они могут быть использованы для определения характеристик радиочастотного/микроволнового оборудования путем расчета коэффициентов отражения и передачи. Данная серия также позволяет определять добротность (Q-фактор), полосу пропускания и вносимые потери фильтра. Кроме того, приборы поддерживают функции преобразования импеданса, переноса плоскости измерения, тестирования по пределам и на пульсации, симуляции оснастки, а также регулировки положения адаптера.

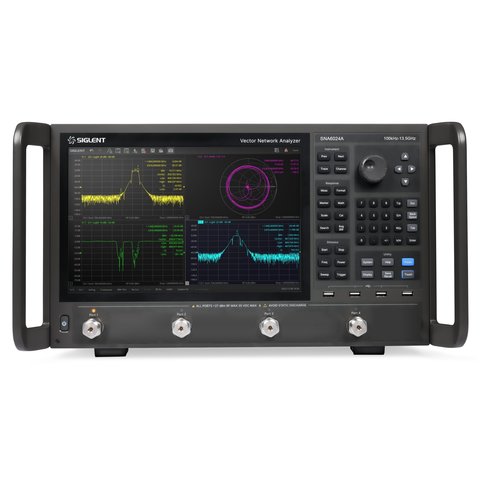

SNA6024A оснащен большим 12,1-дюймовым сенсорным дисплеем, на котором могут одновременно отображаться несколько окон измерений. В анализаторе предусмотрена функция удержания данных, а результаты измерений из памяти можно сравнивать с текущими данными. Прибор имеет видеовыходы HDMI/DVI-D, что позволяет подключать анализатор к мониторам большего размера. Более того, приборами серии SNA6000A можно управлять дистанционно через USB-соединение или веб-сервер.
Особенности
- Диапазон частот: от 100 кГц до 13,5 ГГц
- Диапазон полосы ПЧ (IFBW): от 1 Гц до 10 МГц
- Динамический диапазон: 135 дБ
- Диапазон установки уровня выходного сигнала: от −55 дБм до +10 дБм
- Стандартное подключение Bias-Tee и импульсное аппаратное обеспечение
- 4-портовые модели оснащены стандартным вторым источником сигнала
- Перемычки / DRA (источник, опорный и измерительный каналы) стандартно для моделей SNA61xxA
Технические характеристики
| Модель | SNA6022A | SNA6024A | SNA6032A | SNA6034A | SNA6122A | SNA6124A | SNA6132A | SNA6134A |
|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 100 кГц - 13,5 ГГц | 100 кГц - 26,5 ГГц | 100 кГц - 13,5 ГГц | 100 кГц - 26,5 ГГц | ||||
| Порты | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Интерфейс перемычек на передней панели | нет | да | ||||||
| Разрешение по частоте | 1 Гц | |||||||
| Разрешение по уровню | 0,05 дБ | |||||||
| Диапазон полосы ПЧ (IFBW) | 1 Гц ~ 10 МГц | |||||||
| Количество точек для отображения | от 2 до 100 001 | |||||||
| Диапазон выходного уровня | -55 дБм до +10 дБм | |||||||
| Динамический диапазон | 135 дБ | |||||||
| Типы калибровки | отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка | |||||||
| Типы измерений | измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей | |||||||
| Уровень шума | -135 дБм/Гц, от 8 до 20 ГГц | |||||||
| Bias-Tees | поддерживается | |||||||

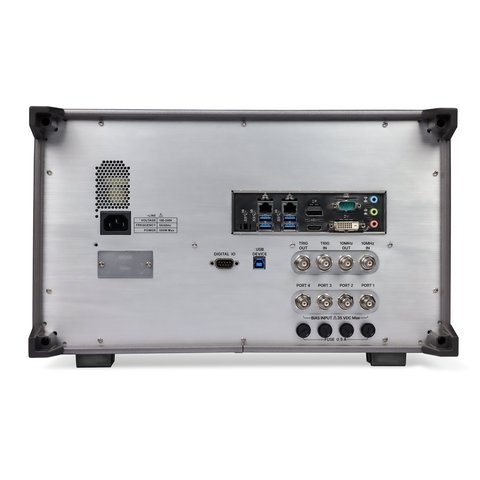

| Интерфейс | LAN, USB-устройство, USB-хост (USB-GPIB) | |||||||
| Дистанционное управление | SCPI, Labview, IVI на основе USB-TMC, VXI-11, Socket, Telnet | |||||||
| Дисплей | 12,1-дюймовый сенсорный | |||||||
| Видеовыходы | HDMI, DVI-D, DP | |||||||
| Габариты | 426 мм × 251 мм × 494,5 мм | |||||||
| Вес | 19 кг | |||||||
Видео
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SNA6024A (англ.).
Комплектация
- Анализатор спектра SIGLENT SNA6024A — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Беспроводная мышь — 1 шт.
- Защитная крышка для дисплея — 1 шт.
