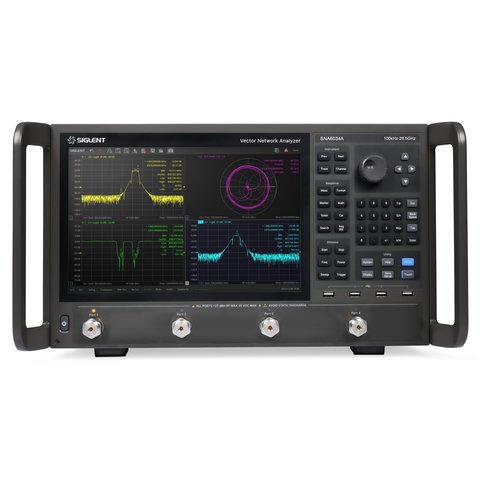

Анализатор спектра SIGLENT SNA6034A

Код: 930710
Анализатор спектра SIGLENT SNA6034A
Все о товаре
Описание
Характеристики
Видео
3 044 660 ₴
Цена с НДС

Все о товаре

AI-инфраструктура
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
10 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Четырехпортовый векторный анализатор спектра с диапазоном 100 кГц - 26,5 ГГц , динамическим диапазоном до 135 дБ и разрешением 1 Гц по частоте и 0,05 дБ по уровню Читать далее
3 044 660 ₴
Цена с НДС
3 044 660 ₴
Цена с НДС

Описание

SIGLENT SNA6034A – это векторный анализатор спектра с диапазоном частот от 100 кГц до 26,5 ГГц. Модель поддерживает четырехпортовые измерения параметров рассеяния, дифференциальных параметров и параметров во временной области. Они могут быть использованы для определения характеристик радиочастотного/микроволнового оборудования путем расчета коэффициентов отражения и передачи. Данная серия также позволяет определять добротность (Q-фактор), полосу пропускания и вносимые потери фильтра. Кроме того, приборы поддерживают функции преобразования импеданса, переноса плоскости измерения, тестирования по пределам и на пульсации, симуляции оснастки, а также регулировки положения адаптера.

SNA6034A оснащен большим 12,1-дюймовым сенсорным дисплеем, на котором могут одновременно отображаться несколько окон измерений. В анализаторе предусмотрена функция удержания данных, а результаты измерений из памяти можно сравнивать с текущими данными. Прибор имеет видеовыходы HDMI/DVI-D, что позволяет подключать анализатор к мониторам большего размера. Более того, приборами серии SNA6000A можно управлять дистанционно через USB-соединение или веб-сервер.

Особенности

  • Диапазон частот: от 100 кГц до 26,5 ГГц
  • Диапазон полосы ПЧ (IFBW): от 1 Гц до 10 МГц
  • Динамический диапазон: 135 дБ
  • Диапазон установки уровня выходного сигнала: от −55 дБм до +10 дБм
  • Стандартное подключение Bias-Tee и импульсное аппаратное обеспечение
  • 4-портовые модели оснащены стандартным вторым источником сигнала
  • Перемычки / DRA (источник, опорный и измерительный каналы) стандартно для моделей SNA61xxA

Технические характеристики

Модель SNA6022A SNA6024A SNA6032A SNA6034A SNA6122A SNA6124A SNA6132A SNA6134A
Диапазон частот 100 кГц - 13,5 ГГц 100 кГц - 26,5 ГГц 100 кГц - 13,5 ГГц 100 кГц - 26,5 ГГц
Порты 2 4 2 4 2 4 2 4
Интерфейс перемычек на передней панели нет да
Разрешение по частоте 1 Гц
Разрешение по уровню 0,05 дБ
Диапазон полосы ПЧ (IFBW) 1 Гц ~ 10 МГц
Количество точек для отображения от 2 до 100 001
Диапазон выходного уровня -55 дБм до +10 дБм
Динамический диапазон 135 дБ
Типы калибровки отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка
Типы измерений измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей
Уровень шума -135 дБм/Гц, от 8 до 20 ГГц
Bias-Tees поддерживается
Интерфейс LAN, USB-устройство, USB-хост (USB-GPIB)
Дистанционное управление SCPI, Labview, IVI на основе USB-TMC, VXI-11, Socket, Telnet
Дисплей 12,1-дюймовый сенсорный
Видеовыходы HDMI, DVI-D, DP
Габариты 426 мм × 251 мм × 494,5 мм
Вес 19 кг

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SNA6034A (англ.).

Комплектация

  • Анализатор спектра SIGLENT SNA6034A — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Беспроводная мышь — 1 шт.
  • Защитная крышка для дисплея — 1 шт.

Вопросы и ответы

Насколько слабый сигнал различает SNA6034A?
Динамический диапазон SNA6034A составляет 135 дБ: столько лежит между самым сильным и самым слабым сигналом, которые прибор различает в одном измерении. Это важно, когда нужно увидеть глубокое подавление в полосе заграждения фильтра. Полосу ПЧ задают от 1 Гц до 10 МГц: узкая снижает шум, широкая ускоряет развёртку. Уровень шума в таблице -135 дБм/Гц для частот от 8 до 20 ГГц при общем диапазоне прибора от 100 кГц до 26,5 ГГц.
Как SNA6034A сравнивает текущее измерение с предыдущим?
На 12,1-дюймовом сенсорном экране можно одновременно показать несколько окон измерений. Функция удержания данных фиксирует результат, а сохранённые в памяти кривые сравниваются с текущими, так что видно, как изменилось устройство после настройки или ремонта. Для совещания или стенда изображение выводится на больший монитор через HDMI, DVI-D или DP. Управлять можно с экрана, беспроводной мышью из комплекта или дистанционно через USB или веб-сервер.
Какие параметры SNA6034A измеряет на четырёх портах?
Параметры рассеяния всех четырёх портов, дифференциальные параметры и параметры во временной области. Из них рассчитываются коэффициенты отражения и передачи, а для фильтров прибор определяет добротность, полосу пропускания и вносимые потери. В четырёхпортовых моделях серии стандартно есть второй источник сигнала. Рабочий диапазон SNA6034A от 100 кГц до 26,5 ГГц, перемычек DRA на передней панели у этой модели нет: они стандартны только для SNA61xxA.

Характеристики

Максимальная частота
  • 26,5 ГГц

Видео

Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Насколько слабый сигнал различает SNA6034A?

Динамический диапазон SNA6034A составляет 135 дБ: столько лежит между самым сильным и самым слабым сигналом, которые прибор различает в одном измерении. Это важно, когда нужно увидеть глубокое подавление в полосе заграждения фильтра. Полосу ПЧ задают от 1 Гц до 10 МГц: узкая снижает шум, широкая ускоряет развёртку. Уровень шума в таблице -135 дБм/Гц для частот от 8 до 20 ГГц при общем диапазоне прибора от 100 кГц до 26,5 ГГц.

Как SNA6034A сравнивает текущее измерение с предыдущим?

На 12,1-дюймовом сенсорном экране можно одновременно показать несколько окон измерений. Функция удержания данных фиксирует результат, а сохранённые в памяти кривые сравниваются с текущими, так что видно, как изменилось устройство после настройки или ремонта. Для совещания или стенда изображение выводится на больший монитор через HDMI, DVI-D или DP. Управлять можно с экрана, беспроводной мышью из комплекта или дистанционно через USB или веб-сервер.

Какие параметры SNA6034A измеряет на четырёх портах?

Параметры рассеяния всех четырёх портов, дифференциальные параметры и параметры во временной области. Из них рассчитываются коэффициенты отражения и передачи, а для фильтров прибор определяет добротность, полосу пропускания и вносимые потери. В четырёхпортовых моделях серии стандартно есть второй источник сигнала. Рабочий диапазон SNA6034A от 100 кГц до 26,5 ГГц, перемычек DRA на передней панели у этой модели нет: они стандартны только для SNA61xxA.
