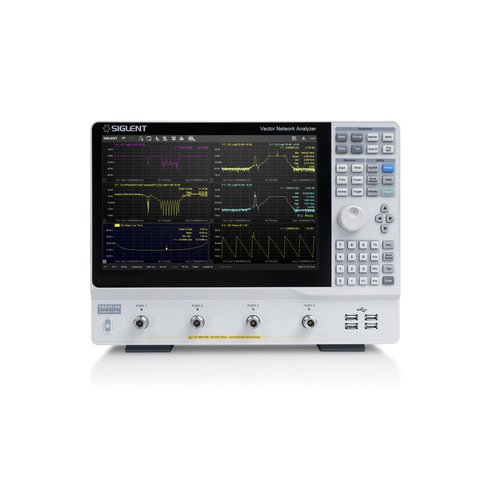

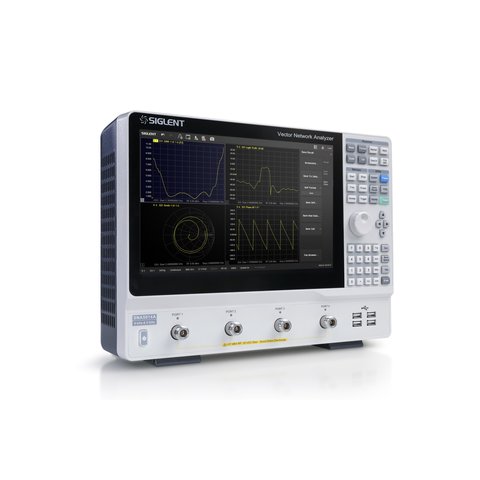

SIGLENT SNA5014A – это четырехпортовый векторный анализатор спектра с диапазоном частот от 9 кГц до 8,5 ГГц, предназначенный для высокоточных измерений в области ВЧ и СВЧ. Благодаря динамическому диапазону до 125 дБ и высокой разрешению 1 Гц по частоте и 0,05 дБ по уровню, прибор обеспечивает точный анализ S-параметров, анализ во временной и смешанной областях для сложных задач.
Оснащенный большим 12,1-дюймовым сенсорным дисплеем, современными методами калибровки (SOLT, TRL, расширенная калибровка отклика), а также функциями измерений, среди которых преобразование импеданса, определение точки сжатия усиления, тестирование смесителей и анализ спектра, SNA5014A идеально подходит для исследований и разработок, производства и учебных целей. Поддержка LAN, USB, SCPI и веб-сервера обеспечивает легкую интеграцию в автоматизированные измерительные системы.
| Модель | SNA5002A | SNA5004A | SNA5012A | SNA5014A |
|---|---|---|---|---|
| Диапазон частот | 9 кГц~4,5 ГГц | 9 кГц~4,5 ГГц | 9 кГц~8,5 ГГц | 9 кГц~8,5 ГГц |
| Порты | 2 | 4 | 2 | 4 |
| Разрешение по частоте | 1 Гц | |||
| Разрешение по уровню | 0,05 дБ | |||
| Диапазон полосы ПЧ (IFBW) | от 10 Гц до 3 МГц | |||
| Диапазон выходного уровня | от -55 дБм до +10 дБм | |||
| Динамический диапазон | до 125 дБ | |||
| Шум трассироваки | 0,003 дБ (среднеквадратичное), 0,03° (среднеквадратичное) | |||
| Типы калибровки | отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка | |||
| Типы измерений | измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей | |||
| Типы развертки | линейная, логарифмическая, по мощности, по времени на фиксированной частоте (CW Time) и сегментированная | |||
| Интерфейсы управления | LAN, USB, GPIB и HDMI для внешних дисплеев | |||
| Протоколы удаленного управления | SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet и встроенный веб-сервер | |||
| Дисплей | сенсорный 12,1 дюйма с возможностью управления мышью и клавиатурой | |||
| Видеовыход | HDMI-порт для подключения внешнего дисплея | |||
| Опциональные Bias-Tees | поддержка внешнего смещения по постоянному току через BNC-разъемы | |||
| Габариты | 378 мм × 284 мм × 126 мм | |||
| Вес | 5,5 кг | |||
Загрузить руководство пользователя для SIGLENT SNA5014A (англ.).
| Максимальная частота |
|
Подходит: среди функций SNA5014A есть определение точки сжатия усиления, а развёртка по мощности позволяет пройти выходным уровнем от -55 дБм до +10 дБм на фиксированной частоте. Четыре порта позволяют измерять и дифференциальные параметры, а тестирование смесителей закрывает часть задач с преобразованием частоты. Диапазон от 9 кГц до 8,5 ГГц. Питание на усилитель можно подать через опциональные Bias-Tees с внешним источником.
Полоса ПЧ задаётся от 10 Гц до 3 МГц. Узкая полоса снижает шум и позволяет приблизиться к динамическому диапазону до 125 дБ, широкая ускоряет развёртку, когда высокая точность не нужна. При подстройке на ходу удобнее более широкая полоса, для окончательного измерения глубокого заграждения фильтра более узкая. Шум трассы при этом 0,003 дБ по амплитуде и 0,03° по фазе.
В поставке руководство по быстрому запуску, кабель питания, USB-кабель, защитная крышка для дисплея, беспроводная мышь и сертификат калибровки. Калибровочных мер в перечне нет, так что набор для SOLT или TRL подбирают отдельно под разъёмы своего тракта. Прибор весит 5,5 кг, габариты 378 × 284 × 126 мм, интерфейсы LAN, USB, GPIB и HDMI.
