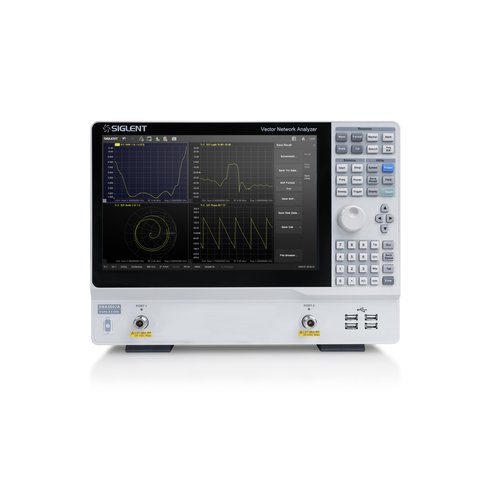

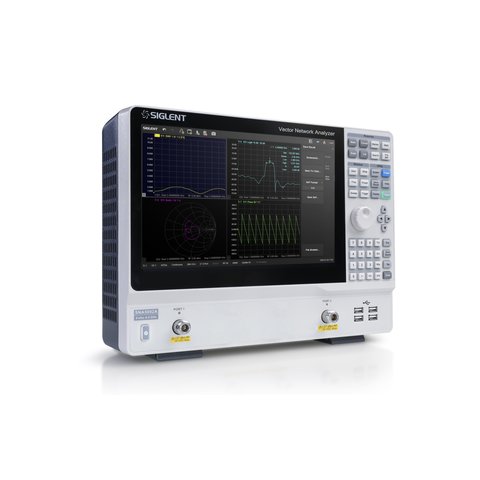

Анализатор спектра SIGLENT SNA5002A
Все о товаре
Описание
SIGLENT SNA5002A – это двухпортовый векторный анализатор спектра с диапазоном частот от 9 кГц до 4,5 ГГц, предназначенный для высокоточных измерений в области ВЧ и СВЧ. Благодаря динамическому диапазону до 125 дБ и высокой разрешению 1 Гц по частоте и 0,05 дБ по уровню, прибор обеспечивает точный анализ S-параметров, анализ во временной и смешанной областях для сложных задач.
Оснащенный большим 12,1-дюймовым сенсорным дисплеем, современными методами калибровки (SOLT, TRL, расширенная калибровка отклика), а также функциями измерений, среди которых преобразование импеданса, определение точки сжатия усиления, тестирование смесителей и анализ спектра, SNA5002A идеально подходит для исследований и разработок, производства и учебных целей. Поддержка LAN, USB, SCPI и веб-сервера обеспечивает легкую интеграцию в автоматизированные измерительные системы.
Особенности
- Диапазон частот: 9 кГц до 4,5 ГГц
- Динамический диапазон: до 125 дБ при собственных шумах трассы до 0,003 дБrms
- Широкие возможности калибровки, включая коррекцию S-параметров для SOLT, SOLR, TRL, Response и Enhanced Response, что обеспечивает гибкость как в исследованиях, так и в производстве
- Возможности измерений: рассеяние, дифференциальные параметры и временная область

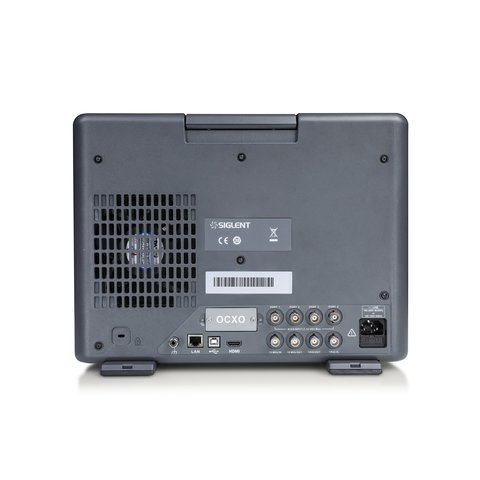

- Гибкие интерфейсы подключения: LAN, USB, GPIB и HDMI для внешних дисплеев
- Удобный 12,1-дюймовый сенсорный дисплей с возможностью управления мышью и клавиатурой
Технические характеристики
| Модель | SNA5002A | SNA5004A | SNA5012A | SNA5014A |
|---|---|---|---|---|
| Диапазон частот | 9 кГц~4,5 ГГц | 9 кГц~4,5 ГГц | 9 кГц~8,5 ГГц | 9 кГц~8,5 ГГц |
| Порты | 2 | 4 | 2 | 4 |
| Разрешение по частоте | 1 Гц | |||
| Разрешение по уровню | 0,05 дБ | |||
| Диапазон полосы ПЧ (IFBW) | от 10 Гц до 3 МГц | |||
| Диапазон выходного уровня | от -55 дБм до +10 дБм | |||
| Динамический диапазон | до 125 дБ | |||
| Шум трассироваки | 0,003 дБ (среднеквадратичное), 0,03° (среднеквадратичное) | |||
| Типы калибровки | отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка | |||
| Типы измерений | измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей | |||
| Типы развертки | линейная, логарифмическая, по мощности, по времени на фиксированной частоте (CW Time) и сегментированная | |||
| Интерфейсы управления | LAN, USB, GPIB и HDMI для внешних дисплеев | |||
| Протоколы удаленного управления | SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet и встроенный веб-сервер | |||
| Дисплей | сенсорный 12,1 дюйма с возможностью управления мышью и клавиатурой | |||
| Видеовыход | HDMI-порт для подключения внешнего дисплея | |||
| Опциональные Bias-Tees | поддержка внешнего смещения по постоянному току через BNC-разъемы | |||
| Габариты | 378 мм × 284 мм × 126 мм | |||
| Вес | 5,5 кг | |||
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SNA5002A (англ.).
Комплектация
- Анализатор спектра SIGLENT SNA5002A — 1 шт.
- Руководство по быстрому запуску — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Защитная крышка для дисплея — 1 шт.
- Беспроводная мышь — 1 шт.
- Сертификат калибровки — 1 шт.
