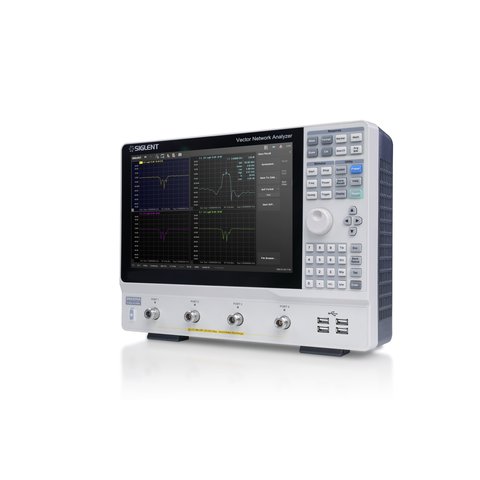

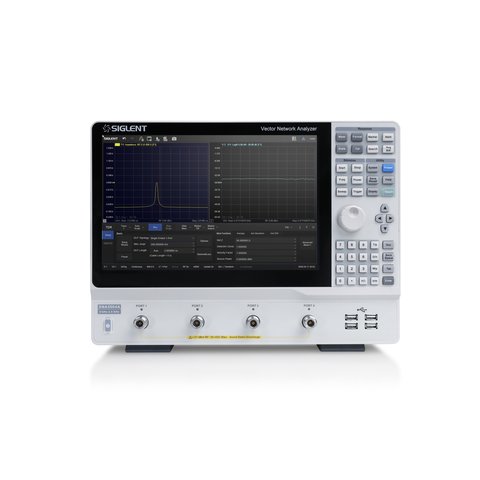

SIGLENT SNA5004A – это четырехпортовый векторный анализатор спектра с диапазоном частот от 9 кГц до 4,5 ГГц, предназначенный для высокоточных измерений в области ВЧ и СВЧ. Благодаря динамическому диапазону до 125 дБ и высокой разрешению 1 Гц по частоте и 0,05 дБ по уровню, прибор обеспечивает точный анализ S-параметров, анализ во временной и смешанной областях для сложных задач.
Оснащенный большим 12,1-дюймовым сенсорным дисплеем, современными методами калибровки (SOLT, TRL, расширенная калибровка отклика), а также функциями измерений, среди которых преобразование импеданса, определение точки сжатия усиления, тестирование смесителей и анализ спектра, SNA5004A идеально подходит для исследований и разработок, производства и учебных целей. Поддержка LAN, USB, SCPI и веб-сервера обеспечивает легкую интеграцию в автоматизированные измерительные системы.
| Модель | SNA5002A | SNA5004A | SNA5012A | SNA5014A |
|---|---|---|---|---|
| Диапазон частот | 9 кГц~4,5 ГГц | 9 кГц~4,5 ГГц | 9 кГц~8,5 ГГц | 9 кГц~8,5 ГГц |
| Порты | 2 | 4 | 2 | 4 |
| Разрешение по частоте | 1 Гц | |||
| Разрешение по уровню | 0,05 дБ | |||
| Диапазон полосы ПЧ (IFBW) | от 10 Гц до 3 МГц | |||
| Диапазон выходного уровня | от -55 дБм до +10 дБм | |||
| Динамический диапазон | до 125 дБ | |||
| Шум трассироваки | 0,003 дБ (среднеквадратичное), 0,03° (среднеквадратичное) | |||
| Типы калибровки | отклика (Response calibration), расширенная калибровка отклика (Enhanced Response calibration), полная однопортовая (Full-one port calibration), полная двухпортовая (Full-two port calibration), полная трехпортовая (Full-three port calibration), полная четырехпортовая (Full-four port calibration), TRL-калибровка | |||
| Типы измерений | измерение S-параметров (параметров рассеяния), измерение дифференциальных параметров, приемные измерения, анализ параметров во временной области, тестирование на соответствие допускам, тест на уровень пульсаций, преобразование импеданса, моделирование оснастки, удаление/вставка адаптера, спектральный анализ со смещением частоты, скалярные измерения смесителей, импульсные измерения, измерение параметров материалов, измерение компрессии усиления, векторные измерения смесителей | |||
| Типы развертки | линейная, логарифмическая, по мощности, по времени на фиксированной частоте (CW Time) и сегментированная | |||
| Интерфейсы управления | LAN, USB, GPIB и HDMI для внешних дисплеев | |||
| Протоколы удаленного управления | SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet и встроенный веб-сервер | |||
| Дисплей | сенсорный 12,1 дюйма с возможностью управления мышью и клавиатурой | |||
| Видеовыход | HDMI-порт для подключения внешнего дисплея | |||
| Опциональные Bias-Tees | поддержка внешнего смещения по постоянному току через BNC-разъемы | |||
| Габариты | 378 мм × 284 мм × 126 мм | |||
| Вес | 5,5 кг | |||
Загрузить руководство пользователя для SIGLENT SNA5004A (англ.).
| Максимальная частота |
|
С четырьмя портами SNA5004A измеряет многопортовые устройства, например разветвители, и дифференциальные параметры симметричных линий без переподключения. Диапазон тот же, что у двухпортового <a href="{{p,930703}}">SNA5002A</a>, от 9 кГц до 4,5 ГГц, так же динамический диапазон до 125 дБ, полоса ПЧ от 10 Гц до 3 МГц и выходной уровень от -55 дБм до +10 дБм. Для четырёхпортовых задач до 8,5 ГГц в серии есть SNA5014A.
Пять: линейная, логарифмическая, по мощности, по времени на фиксированной частоте (CW Time) и сегментированная. Развёртка по мощности нужна для проверки усилителей и точки сжатия, режим CW Time показывает изменение параметра во времени на одной частоте, а сегментированная позволяет задать разную плотность точек на отдельных участках. Диапазон SNA5004A от 9 кГц до 4,5 ГГц, разрешение по частоте 1 Гц.

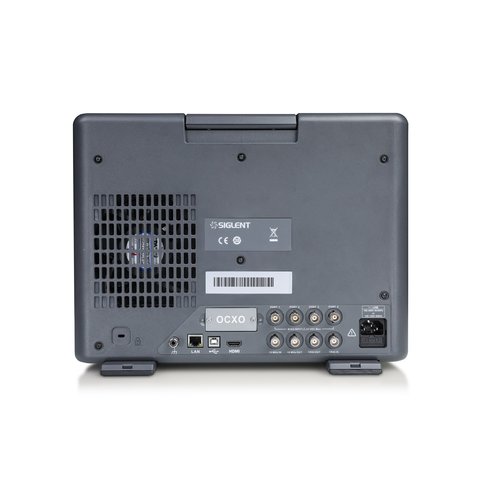

Для интеграции в старые измерительные системы, где приборы соединены шиной GPIB. Кроме неё, SNA5004A имеет LAN и USB, а протоколы дистанционного управления охватывают SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet и встроенный веб-сервер. HDMI-порт выводит изображение на внешний дисплей. Экран прибора сенсорный, 12,1 дюйма, с возможностью управления мышью и клавиатурой.
