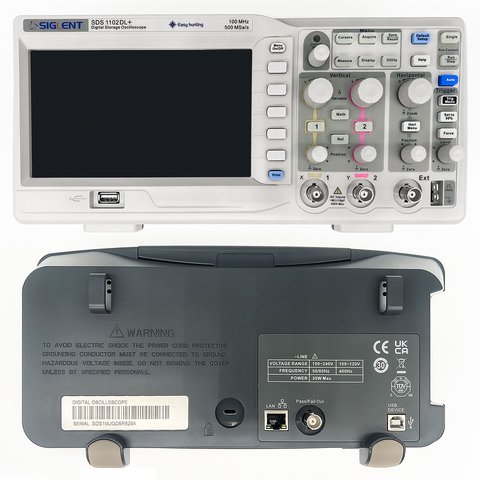

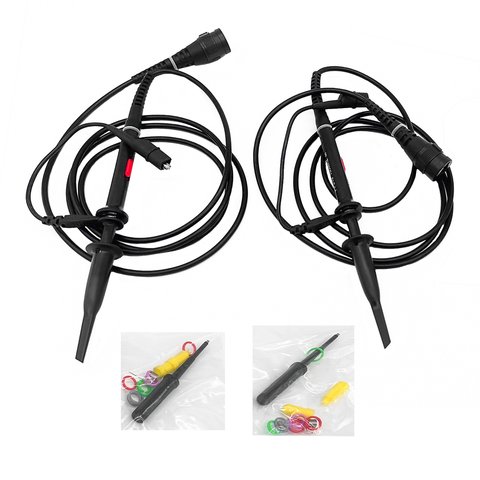

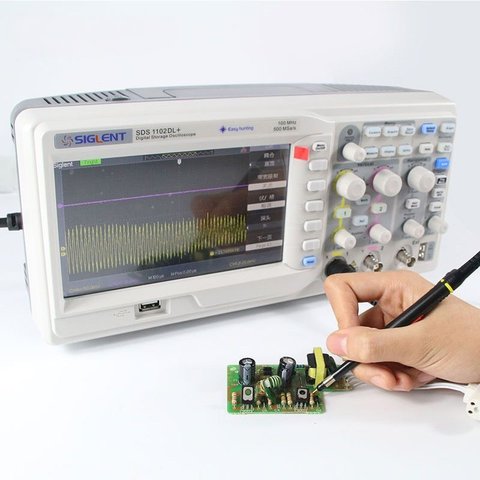

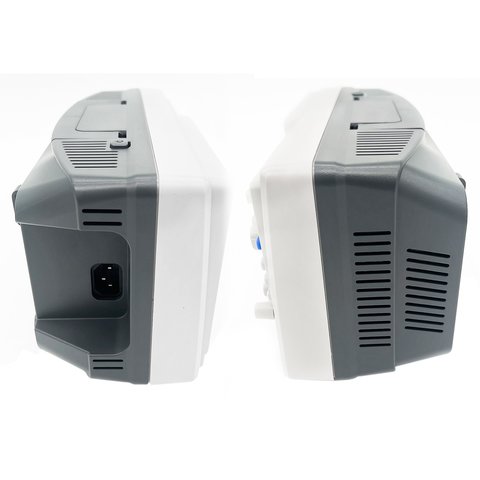

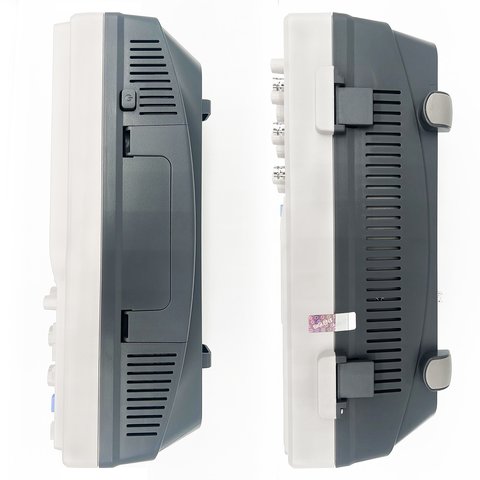

SIGLENT SDS1102DL+ – это компактный настольный двухканальный цифровой осциллограф с полосой пропускания 100 МГц. 7-дюймовый цветной ЖК-дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм. SIGLENT SDS1102DL+ оснащен многоязычным интерфейсом и онлайн-помощью.
| Полоса пропускания | 100 МГц |
| Каналы | 2 |
| Частота дискретизации в реальном времени | 500 Мвыб/с (1 канал) |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/с |
| Глубина памяти | 32 кБ |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Режимы синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Дисплей | 7" цветной TFT-ЖК (800 × 480) |
| Интерфейс | USB-Host, USB-Device (USBTMC), LAN (VXI-11), Pass/Fail |
| Диагональ экрана |
|
| Количество каналов |
|
| Объем памяти |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
Это не скорость записи в реальном времени, а результат сложения многих проходов. Прибор повторяет захват периодического сигнала, каждый раз смещая момент выборки на долю шага, и собирает из этих проходов одну плотную картину. Работает прием только на стабильно повторяющемся сигнале: одиночный импульс так восстановить невозможно. Реальная дискретизация SDS1102DL+ составляет 500 Мвыб/с.
Для типичной работы с периодическим сигналом — да: на быстрых развертках буфер заполняется за микросекунды, и глубина роли не играет. Ограничение проявляется, когда нужно записать длинный процесс и при этом сохранить мелкие детали: буфер заканчивается, и прибор снижает частоту выборки. Это главный предел модели и главная причина смотреть на более современные приборы, если в работе есть пакетные обмены.
Edge по фронту, Pulse по длительности импульса, Video по видеосигналу, Slope по скорости нарастания и Alternate. Последний работает поочередно с двумя каналами, синхронизируя каждый от собственного источника: так на экране стабильно держатся два несинхронных сигнала одновременно. В приборе есть также аппаратный частотомер и 32 режима автоматических измерений, из которых пять выводятся на экран одновременно.
Учебной лаборатории, ремонту бытовой техники, работе с питанием и аудио — там, где сигнал периодический, а полосы 100 МГц хватает. Семидюймовый экран и простая логика управления здесь преимущество, а не компромисс. Если же нужны декодирование шин и длинная запись, смотрите в сторону <a href="{{p,917684}}">SIGLENT SDS1102X HD</a>: та же полоса, но 12 бит, 2 Гвыб/с и память до 100 МБ.
