Цифровой осциллограф SIGLENT SDS2102X Plus
- Львов

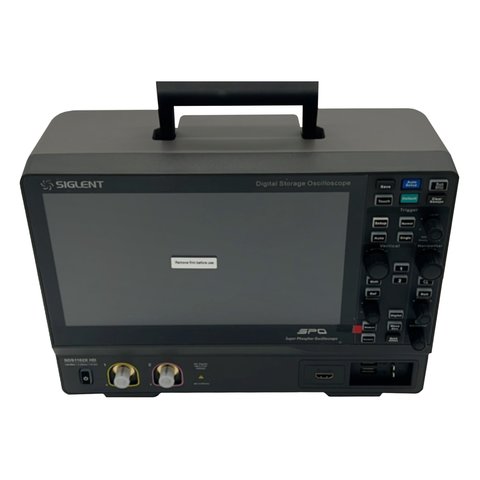

SIGLENT SDS1102X HD – это цифровой двухканальный осциллограф с высоким разрешением, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвыб/с и отличной производительностью по уровню шума. Он имеет полосу пропускания 100 МГц и максимальную глубину памяти 100 МБ.
Серия осциллографов SDS1000X HD использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 120 000 осц/с (в обычном режиме, до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограммы и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Среди прочих особенностей моделей серии – широкий набор математических функций и измерений, возможность подключения генератора произвольных сигналов (25 МГц), а также функция декодирования последовательных шин.

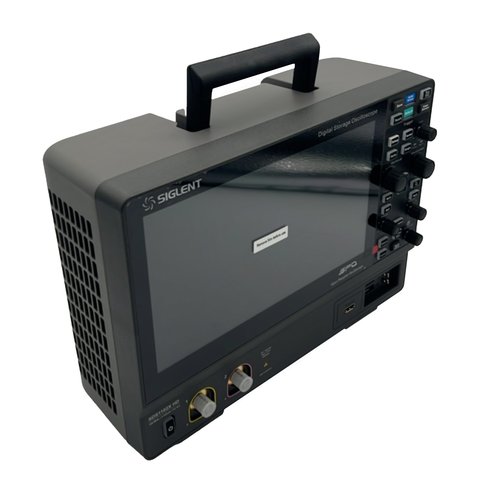

Большой 10,1-дюймовый сенсорный дисплей с поддержкой мультитач-жестов и удобный интерфейс повышают эффективность работы. Также доступны управление с помощью мыши и удаленный веб-контроль через LAN.

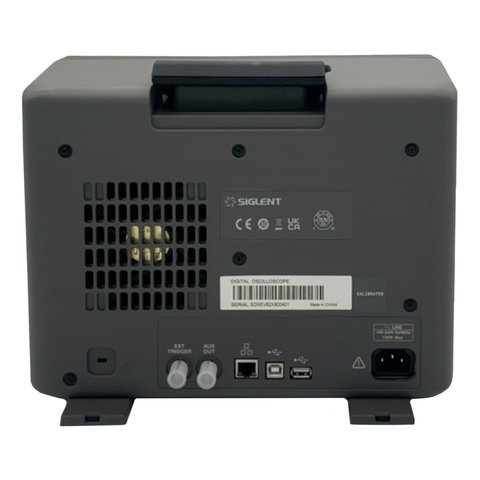

| Модель | SDS1102X HD | SDS1104X HD | SDS1202X HD |
|---|---|---|---|
| Аналоговые каналы | 2 | 4 | 2 |
| Полоса пропускания | 100 МГц | 200 МГц | |
| Вертикальное разрешение | 12 бит | ||
| Частота дискретизации | при работе с одним каналом: 2 Гвыб/с при работе с двумя каналами: 1 Гвыб/с при работе с четырьмя каналами: 500 Мвыб/с |
||
| Глубина памяти | при работе с одним каналом: 100 МБ/канал при работе с двумя каналами: 50 МБ/канал при работе с четырьмя каналами: 25 МБ/канал |
||
| Скорость захвата осциллограмм (макс.) | стандартный режим: 120 000 осц/с, режим сегментированной выборки: 500 000 осц/с | ||
| Тип запуска | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial | ||
| Серийный запуск и декодирование (стандарт) | I2C, SPI, UART, CAN, LIN, CAN FD (только декодирование), FlexRay (только декодирование) | ||
| Измерения | 50+ параметров, поддержка статистики, гистограммы, тренда и трека | ||
| Математические функции | 4 трассы, БПФ до 2 млн точек; фильтр, +, –, ×, ÷, ∫dt, d/dt, √, тождественная функция, смена знака, модуль, знак, eˣ, 10ˣ, ln, lg, интерполяция, удержание максимума (MaxHold), удержание минимума (MinHold), повышенное разрешение (ERES), усреднение, поддержка редактора формул | ||
| Анализ данных | поиск и навигация по записям, история сигналов, масочный тест, счетчик, построение диаграмм Боде, анализ мощности | ||
| Цифровой канал (опция) | 16 цифровых каналов; максимальная частота дискретизации до 1 Гвыб/с, глубина записи до 10 МБ | ||
| Модуль USB AWG (опция) | один канал, полоса до 25 МГц, частота дискретизации 125 МГц, длина формы волны до 16 кБ, гальванически изолированный выход | ||
| Интерфейсы | 2 порта USB 2.0 Host, USB 2.0 Device, сетевой интерфейс LAN 10/100 Мбит, вспомогательный выход (TRIG OUT, PASS/FAIL), интерфейс SBUS (Siglent MSO) | ||

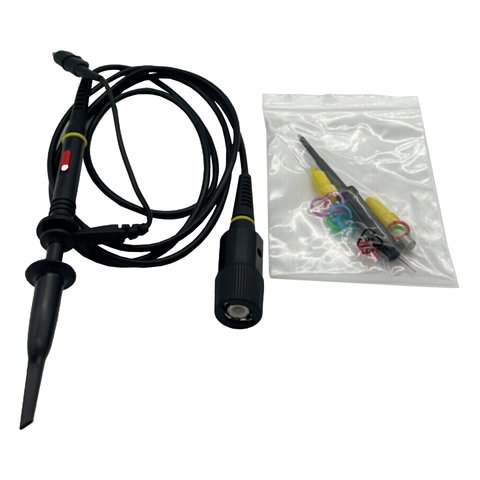

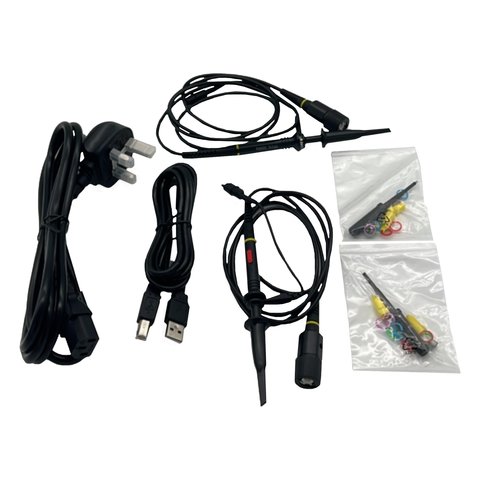

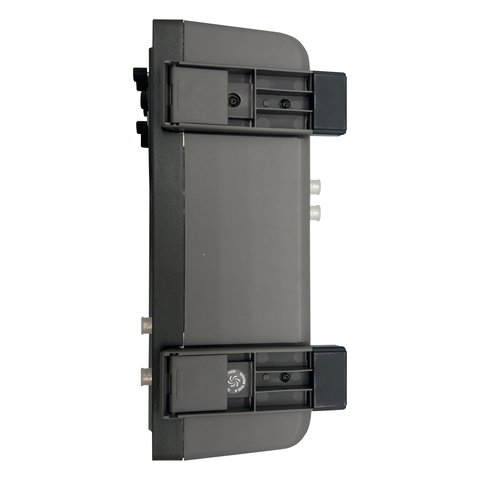

| Щуп (в комплекте) | пассивный щуп PP510 для каждого канала | ||
| Дисплей | сенсорный TFT ЖК 10,1" с разрешением 1024×600 | ||
| Входное напряжение и частота | 100 ~ 240 В (среднеквадратичное значение), 50/60 Гц | ||
| Потребляемая мощность | 120 Вт макс., 70 Вт стандарт, 4 Вт стандарт в режиме ожидания | ||
| Габариты | длина × высота × ширина = 317,2 мм × 236 мм × 149 мм (с ручками и опорными ножками) |
||
| Вес | вес нетто 4,1 кг, вес брутто 5,6 кг | ||
Загрузить руководство пользователя для SIGLENT SDS1102X HD (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
| Диагональ экрана |
|
Это среднеквадратичное значение шума входного тракта в полосе 200 МГц, и именно оно определяет, насколько мелкий полезный сигнал не утонет в собственном фоне прибора. Вместе с 12-разрядным преобразователем это позволяет смотреть пульсации на шине питания или сигнал с датчика без отдельного усилителя. У восьмибитных осциллографов того же ценового уровня такой сигнал обычно теряется в шумовой дорожке.
Вместо одной длинной записи прибор режет память на короткие сегменты и пишет в каждый лишь то, что идет после срабатывания запуска, игнорируя паузы между событиями. Скорость захвата при этом растет со 120 000 до 500 000 осциллограмм в секунду. Для пакетных обменов это меняет всё: в памяти лежат сами пакеты подряд, а не гигабайты тишины между ними.
Сенсорный TFT на 10,1 дюйма с разрешением 1024×600 — заметно больше, чем семидюймовые экраны предыдущих серий. Вместе с этим прибор тяжелее и крупнее: 4,1 кг нетто при габаритах 317,2 × 236 × 149 мм. Это настольный инструмент для постоянного рабочего места, а не выездной. Питание сетевое, от 100 до 240 В, потребление 70 Вт в обычном режиме.
Да, опционально ставится 16-канальный логический блок с частотой дискретизации до 1 Гвыб/с и глубиной записи до 10 МБ. Двух аналоговых каналов вместе с шестнадцатью цифровыми хватает, чтобы видеть параллельную шину и аналоговую форму сигнала в одном захвате. Декодирование шин I²C, SPI, UART, CAN, LIN, а также CAN FD и FlexRay входит в стандартную комплектацию прибора.
