Цифровой осциллограф OWON SDS1102

Код: 875029
Цифровой осциллограф OWON SDS1102
Все о товаре
Описание
Характеристики
Видео
12 455 ₴
11 750 ₴
Цена с НДС

Все о товаре

Бестселлер
4.5 (2)
Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
2 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит. Читать далее
12 455 ₴
11 750 ₴
Цена с НДС
12 455 ₴
11 750 ₴
Цена с НДС

Вас также могут заинтересовать

Цифровой осциллограф RIGOL DS1202Z E
Бестселлер
ID: 894828

Цифровой осциллограф RIGOL DS1202Z-E

4.3 (3)
27 013 ₴
Цена с НДС
Двухканальный цифровой осциллограф с полосой пропускания 200 МГц, частотой дискретизации 1 Гвыб/с, 7" дисплеем и записью до 30,000 осциллограмм/с.
Наличие на складе:
  • Львов
ID: 894828 7.5 кг 110, 220

Описание

OWON SDS1102 — настольный цифровой осциллограф. Двухканальный недорогой прибор с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с и объемом памяти 10 кБ. Обладает упрощенной системой синхронизации, которая поддерживает два режима запуска: по фронту и по видеосигналу. Предназначен для решения задач, не требующих больших объемов памяти и сложных условий запуска.

Особенности

  • Полоса пропускания: 100 МГц.
  • Количество каналов: 2 канала.
  • Частота дискретизации: 1 ГВыб/с (Real time).
  • Объем памяти: 10 кБ.
  • Дисплей 7", TFT, разрешение: 800 × 480 пикселей.
  • Интерфейс: USB.

Технические характеристики

Полоса пропускания 100 МГц
Скорость развертки от 2 нс/дел до 1000 с/дел
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали от 5 мВ/дел до 5 В/дел
Погрешность измерений 3%
Разрешение по вертикали 8 бит

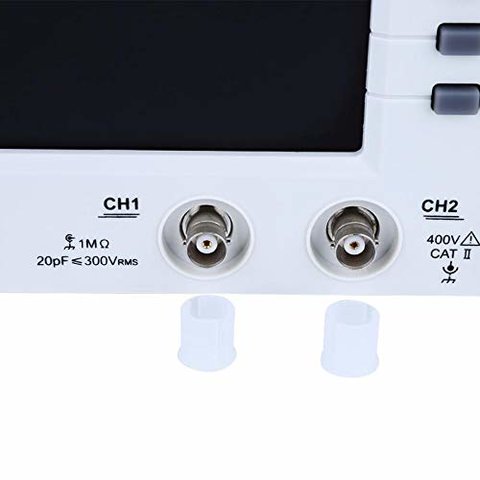

Входные параметры
Входной импеданс 1 МОм, 10 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100; х1000
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации по фронту и по видеосигналу
Источник синхронизации СН1, CH2
Система цифровой обработки
Тип дискретизации в реальном времени
Частота дискретизации 1 ГВыб/с
Эквивалентная скорость дискретизации нет
Глубина памяти 10 кБ
Алгоритм восстановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математические функции сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Дисплей 7", технология TFT, подсветка LCD
Разрешение 800 × 480 пикселей
Питание 100-240 В, 45-440 Гц, <15 Вт
Габариты 301 × 70 × 152 мм
Вес 1,1 кг

Руководство пользователя

PDF Загрузить руководство пользователя для OWON SDS1102 (англ.).

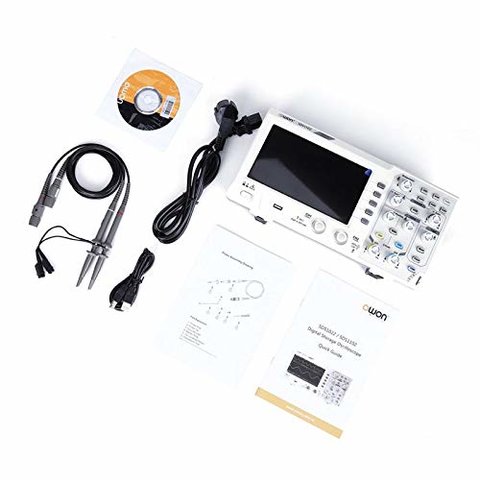

Комплектация

  • Цифровой осциллограф OWON SDS1102 — 1 шт.
  • Пробники осциллографические — 2 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Руководство пользователя — 1 шт.
  • Гарантийный талон — 1 шт.
  • Диск с ПО — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Вопросы и ответы

Почему в SDS1102 всего два режима запуска?
Прибор сознательно упрощен: запуск работает по фронту и по видеосигналу, и этого достаточно для периодических сигналов, с которыми имеет дело ремонт и обучение. Сложные условия вроде длительности импульса или тайм-аута нужны при поиске редких сбоев — задачи, под которую этот осциллограф и не задумывали. Полоса 100 МГц, дискретизация 1 Гвыб/с.
Что ограничивает память 10 кБ в SDS1102?
Длительность захвата на полной скорости. Буфер здесь рассчитан на экран сигнала: на быстрых развертках этого достаточно, а растянуть запись на секунды и сохранить дискретизацию не выйдет. Прибор смотрит форму, но не годится для поиска единичного события в длинном процессе. Скорость развертки от 2 нс/дел до 1000 с/дел.
Какого размера дисплей SDS1102?
Семь дюймов с разрешением 800 × 480 пикселей — для прибора этой цены неожиданно много. Большой экран здесь весит больше лишних функций: две осциллограммы с курсорами и измерениями читаются без напряжения, а меню не занимает половину поля. Вертикальное разрешение 8 бит, чувствительность от 5 мВ/дел до 5 В/дел, интерфейс USB.
Хватит ли SDS1102 для ремонта блоков питания?
Да: полоса 100 МГц с запасом покрывает частоты импульсных преобразователей, вход держит ±400 В амплитудных по категориям CAT I и CAT II, есть усреднение для борьбы с шумом. Чего не будет — длительной записи и сложного запуска для поиска редкого срыва. Для более узких задач есть младшая OWON SDS1022 с полосой 20 МГц.

Характеристики

Диагональ экрана
  • 7,0" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 10 кБ
Полоса пропускания
  • 100 МГц
Тип
  • настольный
Частота дискретизации
  • 1 Гвыб/с

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Почему в SDS1102 всего два режима запуска?

Прибор сознательно упрощен: запуск работает по фронту и по видеосигналу, и этого достаточно для периодических сигналов, с которыми имеет дело ремонт и обучение. Сложные условия вроде длительности импульса или тайм-аута нужны при поиске редких сбоев — задачи, под которую этот осциллограф и не задумывали. Полоса 100 МГц, дискретизация 1 Гвыб/с.

Что ограничивает память 10 кБ в SDS1102?

Длительность захвата на полной скорости. Буфер здесь рассчитан на экран сигнала: на быстрых развертках этого достаточно, а растянуть запись на секунды и сохранить дискретизацию не выйдет. Прибор смотрит форму, но не годится для поиска единичного события в длинном процессе. Скорость развертки от 2 нс/дел до 1000 с/дел.

Какого размера дисплей SDS1102?

Семь дюймов с разрешением 800 × 480 пикселей — для прибора этой цены неожиданно много. Большой экран здесь весит больше лишних функций: две осциллограммы с курсорами и измерениями читаются без напряжения, а меню не занимает половину поля. Вертикальное разрешение 8 бит, чувствительность от 5 мВ/дел до 5 В/дел, интерфейс USB.

Хватит ли SDS1102 для ремонта блоков питания?

Да: полоса 100 МГц с запасом покрывает частоты импульсных преобразователей, вход держит ±400 В амплитудных по категориям CAT I и CAT II, есть усреднение для борьбы с шумом. Чего не будет — длительной записи и сложного запуска для поиска редкого срыва. Для более узких задач есть младшая <a href="{{p,887992}}">OWON SDS1022</a> с полосой 20 МГц.
