Программируемые электронные нагрузки: критически важный элемент лабораторного тестирования

Введение

В мире современной электроники, где технологии развиваются с невероятной скоростью, программируемые электронные нагрузки или PEL (Programmable Electronic Loads), стали неотъемлемой частью лабораторий, производств и исследовательских центров. Эти приборы позволяют имитировать реальные условия работы источников питания, тестируя их на прочность и эффективность без риска повреждения оборудования.

Представьте, что вы разрабатываете новую батарею для электромобиля или стабилизатор напряжения для медицинского аппарата и приблизились к этапу испытаний. Именно здесь в дело вступают программируемые нагрузки, помогающие проверить, выдержит ли ваша система реальные условия эксплуатации. PEL не просто потребляют энергию, а делают это разумно, с точным контролем параметров, поэтому незаменимы в эре Интернета вещей, возобновляемой энергетики и автономных систем.

Содержание

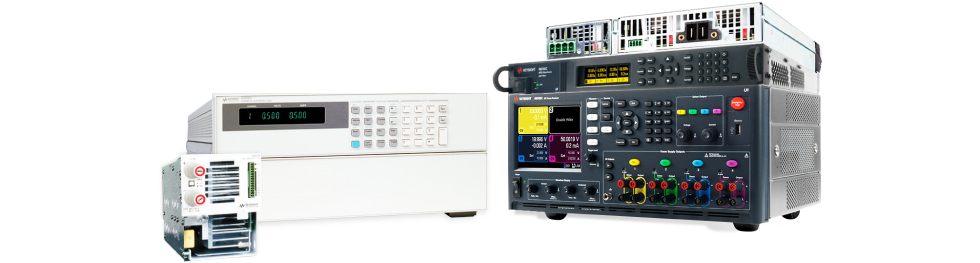

Программируемая электронная нагрузка

Что такое программируемая электронная нагрузка?

Программируемая электронная нагрузка сравнима с умным тренажером для электронных систем. Предположим, что у вас есть источник питания (аккумулятор или блок питания для серверов), и вы хотите проверить, как он будет вести себя под разной нагрузкой. Вместо того чтобы подключать физические устройства, которые потребляют энергию, вы используете программируемую нагрузку, имитирующую эти условия с хирургической точностью. Она может действовать как резистор, потребитель тока или даже имитировать динамические сценарии, когда нагрузка постоянно меняется.

Итак, технически программируемая электронная нагрузка (PEL) — это активная система, построенная на основе силовых транзисторов, таких как MOSFET, позволяющих точно регулировать ток, напряжение или мощность. Некоторые модели, такие как SIGLENT SDL1020X, даже позволяют создавать сложные последовательности тестов, где нагрузка изменяется по заданному алгоритму, имитируя таким образом работу электродвигателя или зарядного устройства.

Главная особенность PEL — их программируемость. Благодаря цифровым интерфейсам типа USB, LAN или GPIB и поддержке протоколов SCPI, инженеры могут управлять прибором через компьютер, создавая автоматизированные тестовые сценарии.

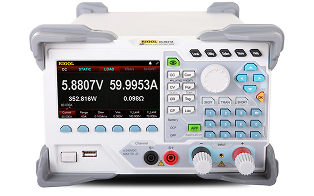

У вас лаборатория, где десятки тестов источников питания производятся без участия человека? Для таких автоматизированных задач понадобится PEL типа RIGOL DL3031A с высокой скоростью переключения режимов. Это сэкономит вам время и снизит риск человеческой ошибки. Более того, современные программируемые нагрузки оборудованы дисплеями с высоким разрешением, которые показывают параметры в реальном времени, что удобно для быстрой диагностики.

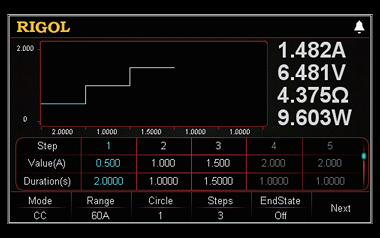

График функции формирования списков тестовых последовательностей Функция формирования списков тестовых последовательностей

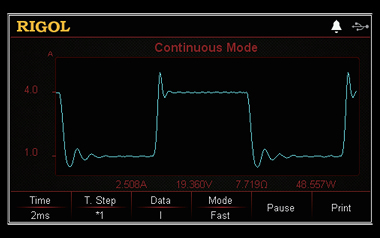

График функции отображения формы сигнала Функция отображения формы сигнала

Почему это важно?
В разработке электроники даже малейшая нестабильность источника питания может привести к сбоям. В телекоммуникациях некачественный блок питания способен вывести из строя базовую станцию, а в медицинских устройствах — подвергнуть угрозе жизнь. PEL позволяют проверить, выдержит ли источник пиковые нагрузки, как он реагирует на короткое замыкание и насколько быстро восстанавливается после скачка тока.

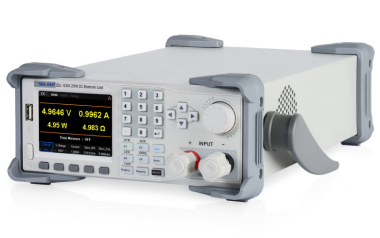

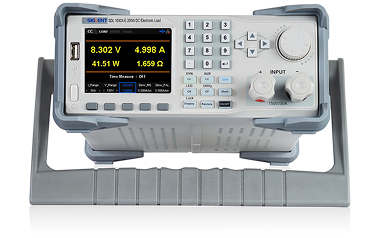

Сейчас рынок предлагает широкий ассортимент моделей от ведущих производителей, таких как SIGLENT и RIGOL, сочетающих высокую точность с доступностью. Например, серия SIGLENT SDL1000X включает модели SDL1030X и SDL1030X-E, которые отличаются диапазоном мощности до 300 Вт и точностью измерений на уровне 0,05%. Аналогично RIGOL предлагает линейку DL3000 с моделями DL3021, DL3031A и DL3021A, где акцент стоит на скорости переключения режимов и интеграции с программным обеспечением для автоматизированных тестов. Эти приборы являются мостом между теорией и практикой. Они позволяют инженерам оптимизировать проекты и избегать дорогостоящих ошибок на этапе прототипирования.

Роль и значение программируемых нагрузок в современной электронике

Программируемые электронные нагрузки эволюционировали от простых резисторных наборов до сложных цифровых систем с интерфейсами для компьютерного управления. Они позволяют имитировать постоянный ток (CC), постоянное напряжение (CV), постоянную мощность (CP) или даже сопротивление (CR). Это дает возможность проводить динамические тесты, например, симулировать пульсации нагрузки в реальном времени, что является критическим для оценки стабильности источников питания.

В контексте Украины, где электроника играет немалую роль в оборонной промышленности, энергетике и образовании, такие приборы обретают особое значение, особенно в условиях ограниченных ресурсов и потребности в быстрой адаптации.

В небольших мастерских по ремонту военной электроники или разработки дронов программируемая нагрузка позволяет быстро протестировать аккумуляторы или DC-DC преобразователи, не тратя лишних ресурсов. А учитывая, как в целом война повлияла на цепи поставок и заставила локализовать производство, такие приборы становятся стратегическими активами для восстановления инфраструктуры.

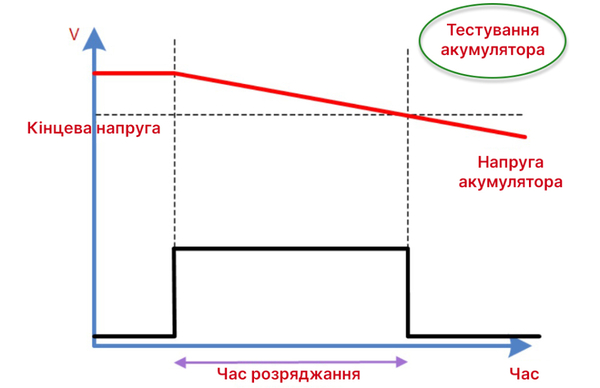

Тестирование аккумулятора

Важность таких нагрузок также подчеркивается их ролью в обеспечении надежности электронных систем. При тестировании солнечных панелей программируемая нагрузка имитирует разные погодные условия, изменяя сопротивление и ток, чтобы оценить эффективность преобразования энергии. В автомобильной промышленности, где аккумуляторы проверяют на выносливость при разряде, PEL позволяют проводить циклы заряд-разряд с точным мониторингом температуры и напряжения, а также измерением емкости.

Современные модели поддерживают протоколы SCPI для удаленного управления, позволяющие создавать автоматизированные тестовые стенды. Например, в учебных заведениях их можно использовать для изучения основ электротехники, симулируя различные сценарии без рисков. В промышленности они помогают в сертификации продукции по стандартам IEC или UL, обеспечивая соответствие нормам безопасности. Подробнее об использовании PEL на практике — далее.

Ключевые задачи PEL: прикладное применение

Программируемые электронные нагрузки решают целый спектр задач по тестированию и разработке электроники. Среди них:

Имитация реальных условий работы электрических систем

Так инженеры могут убедиться в надежности, эффективности и безопасности оборудования, а также смоделировать разные изменения с точностью до миллиампера, воспроизводя динамические сценарии без риска для оборудования.

Оценка эффективности и срока службы компонентов

Речь идет о проведении длительных стресс-тестов, моделирующих эксплуатацию компонентов в предельных или нестабильных режимах. С помощью PEL можно зафиксировать момент деградации и спрогнозировать срок службы по определенному нагрузочному профилю. Это особенно ценно при разработке ответственных систем, где отказ даже одного элемента может иметь критические последствия.

Тестирование защиты источников питания

PEL могут симулировать короткое замыкание или перегрузку, проверяя, как быстро срабатывают защитные механизмы. К примеру, RIGOL DL3031 поддерживает динамические тесты, где нагрузка меняется по заданному графику, что позволяет оценить реакцию блока питания на внезапные аномалии. Это критично для авиационной электроники или военных систем, где отказ питания может иметь катастрофические последствия. Лишней также не будет высокая скорость отклика, как у SIGLENT SDL1030X, что обеспечивает точные данные для анализа.

Разработка и проверка стандартов

В промышленных лабораториях PEL используются для сертификации оборудования согласно нормам IEC или EN для подтверждения соответствия источников питания заявленным параметрам. К примеру, модель SIGLENT SDL1020X поддерживает точное измерение пульсаций напряжения, что важно для телекоммуникационного оборудования.

Образовательная составляющая

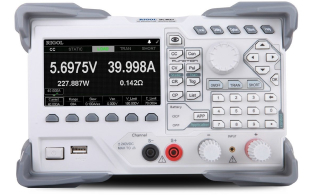

В технических вузах студенты используют электронные нагрузки для изучения основ электротехники. Зачастую для этого задействуют модель RIGOL DL3021, ведь она позволяет создавать простые тестовые сценарии, доступные даже начинающим. А вот DL3031A уже более продвинутая: она позволяет погрузиться в сложные динамические тесты. Это помогает готовить инженеров, понимающих, как энергия ведет себя в рабочих условиях.

Таким образом, программируемые электронные нагрузки берут на себя все технические нюансы — от базовой проверки до глубинных исследований. Вдобавок они позволяют оптимизировать электронные системы, гарантируя их надежность в самой требовательной среде.

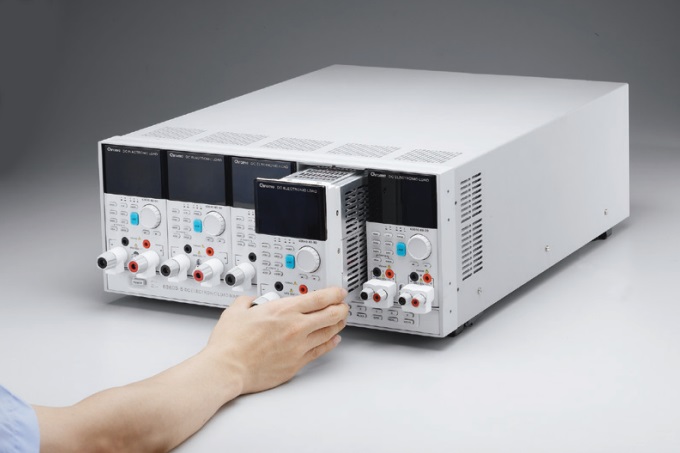

Модульная электронная нагрузка Пример модульной программируемой нагрузки с возможностью гибкого подбора и наращивания мощности

Почему важно использовать качественные программируемые электронные нагрузки?

Электроника ежедневно становится все сложнее, а требования к ее надежности растут, так что качественные программируемые электронные нагрузки выходят на первый план. И неудивительно, ведь PEL — не просто устройства для тестирования. Это инструмент, который может спасти от дорогостоящих ошибок, обеспечить безопасность и даже сохранить репутацию компании. Качественный PEL, например SIGLENT SDL1030X или RIGOL DL3031A, позволяет обнаружить проблемы еще на этапе испытаний. А значит, устройство не подведет в самый ответственный момент.

Прежде всего, качественные PEL обеспечивают высокую точность измерений. Например, SIGLENT SDL1030X-E предлагает точность до 0,05% при измерении тока и напряжения, что является критическим для тестирования чувствительных систем, таких как телекоммуникационные модули или медицинские приборы. Неточные измерения могут привести к ошибочным выводам, когда источник питания кажется стабильным в лаборатории, но не выдерживает реальных условий эксплуатации.

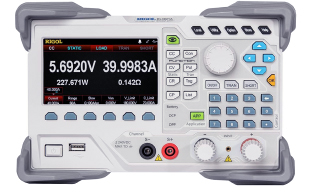

Еще одно преимущество качественных PEL — способность работать с динамическими нагрузками. Современные электронные системы, от электромобилей до серверных ферм, редко работают в статических режимах. Поэтому им не обойтись без RIGOL DL3021A: прибор может быстро переключаться между разными уровнями тока, имитируя скачки нагрузки, возникающие, допустим, при запуске двигателя или включении IoT-устройства. Дешевые или менее качественные нагрузки часто не способны обеспечить такую скорость и точность, что может привести к пропуску критических дефектов в источнике питания.

Надежность самого оборудования также играет важную роль. Качественные модели, такие как SIGLENT SDL1020X или RIGOL DL3031, имеют прочную конструкцию и стабильное программное обеспечение, выдерживающее длительную интенсивную работу. Если PEL выходит из строя из-за перегрева или программного сбоя, это не только останавливает работу, но и может повредить дорогостоящее тестируемое оборудование.

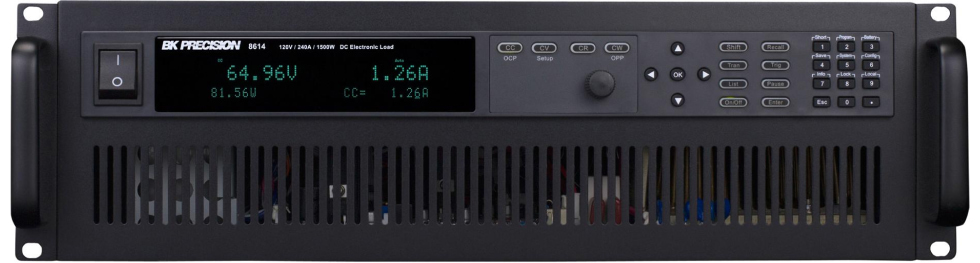

Программируемые электронные нагрузки

Интеграция с современными технологиями. Еще один довод в пользу качественных приборов. Выше мы уже упоминали о поддержке протоколов SCPI для удаленного управления, позволяющих автоматизировать процессы. Оперативная работа и минимизация рисков из-за человеческого фактора особенно ценны при необходимости быстрого производства или ремонта, как это часто бывает в военных мастерских. Дешевые альтернативы часто ограничены базовыми функциями и не поддерживают такую интеграцию, что затрудняет их использование в сложных проектах.

И напоследок. Качественные PEL — это инвестиция в будущее. Они помогают создавать надежные продукты, а вдобавок повышают компетентность технических специалистов. В учебных заведениях Украины, где студенты имеют дело с моделями типа SIGLENT SDL1020X-E, они учатся работать с профессиональным оборудованием, которое готовит их к настоящим вызовам. Поэтому выбор качественной программируемой электронной нагрузки является не только вопросом удобства, но и залогом успеха в разработке надежных систем.

Выводы

Программируемые электронные нагрузки — ключ к созданию надежных и эффективных электронных систем. Они позволяют тестировать источники питания с точностью, которая избавляет от ошибок, экономит время и ресурсы, а в реалиях Украины еще и поддерживает технологическую стойкость.

От SIGLENT SDL1020X-E до RIGOL DL3031A — эти приборы способны справиться как с задачами базовой учебной программы, так и со сложными промышленными тестами.

В военное время они стали частью борьбы, помогая ремонтировать технику, развивать энергетику и готовить новое поколение инженеров. Выбор правильного PEL — это шаг навстречу качеству, безопасности и высоким стандартам.
