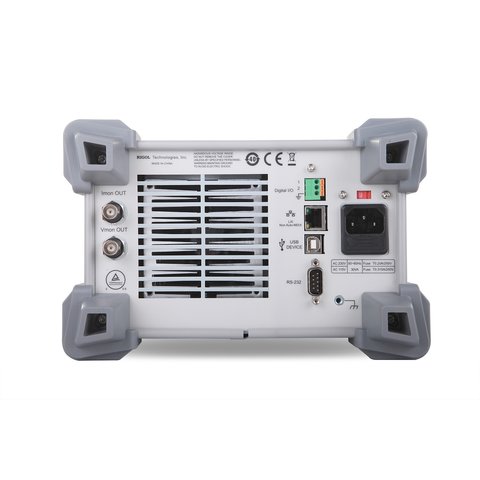

Электронная нагрузка постоянного тока, максимум 200 В, 70 А, 450 Вт. Оснащена интерфейсами USB Host, USB Device, RS232 и TFT ЖК-дисплеем 10,9 см (4,3")
Разница в пределах: 350 Вт и 0...60 A против 200 Вт и 0...40 A, а входное напряжение у обоих 0...150 В. Второе отличие в дисплее: здесь он полноцветный, у программируемая электронная нагрузка RIGOL DL3021 квазимонохромный, при том же 4,3" TFT. Если объекты не превышают 200 Вт, доплата не даёт ничего; для блоков на несколько сотен ватт запас по току пригодится. Точность в режиме CC одинакова, ±(0,05%+0,05% полной шкалы).
Зачем нагрузке функция Von?
Von задаёт минимальное напряжение, при котором нагрузка включается. Без неё при старте источника нагрузка начинает тянуть ток сразу, источник не успевает выйти на режим и уходит в защиту, а выглядит это как неисправность, которой нет. С заданным порогом нагрузка ждёт, пока напряжение поднимется. Рядом в DL3031A работают тесты OCP и OPP и установка крутизны нарастающего и спадающего фронта.
Что делает режим работы по списку на 512 шагов?
Список это записанный сценарий: на каждом шаге задаётся свой ток, напряжение или сопротивление и своя длительность. 512 шагов хватает, чтобы воспроизвести суточный профиль потребления или цикл разряда и повторять его одинаково из раза в раз. Для приемочных испытаний это основной режим: позволяет точно воспроизводить одинаковые условия тестирования без ручной регулировки параметров. Динамическое тестирование работает в непрерывном режиме до 30 кГц, есть импульсный режим и запуск от одиночного импульса.
Какой диапазон сопротивления в режиме CR у DL3031A?
0,08 Ом...15 Ом на нижнем пределе и 2 Ом...15 кОм на верхнем, погрешность составляет 0,2% от отношения входного напряжения к установленному сопротивлению плюс 0,2% тока полной шкалы. Режим постоянного сопротивления нужен, когда надо воспроизвести реальную нагрузку вроде нагревателя или лампы, а не абстрактный ток. Входное сопротивление самого прибора 350 кОм, стабильность по току и напряжению ±(0,01% ±10 мА) и ±(0,01% ±10 мВ).
Характеристики
Мощность
350 Вт
