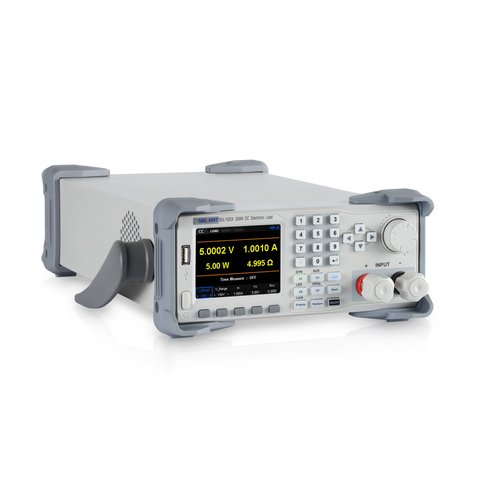

SIGLENT SDL1020X-E – это программируемая электронная нагрузка постоянного тока мощностью 200 Вт. Прибор оснащен качественным 3,5-дюймовый TFT-ЖК-дисплеем, имеет удобный интерфейс пользователя и обладает превосходными техническими характеристиками.

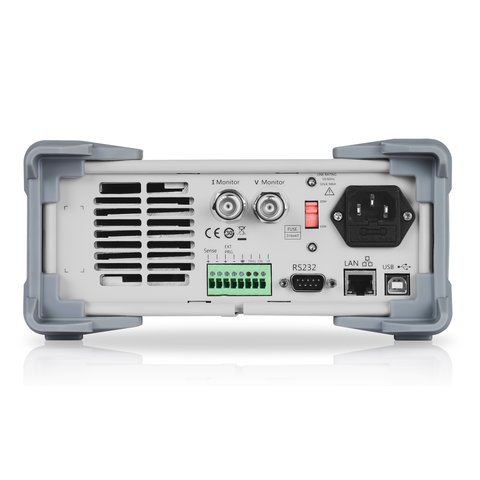

Модель SIGLENT SDL1020X-E обеспечивает разрешение 1 мВ / 1 мА и регулируемую скорость нарастания тока от 0,001 А/мкс до 2,5 А/мкс. Для обеспечения удалённого управления серия SDL оснащена интерфейсами RS232 / USB / LAN.
| Модель | SDL1020X | SDL1020X-E | |||
|---|---|---|---|---|---|
| Интенсивность входящего потока (0~40 °C) |
напряжение на входе | 0~150 В | |||
| ток на входе | 0~5 А | 0~30 А | 0~5 А | 0~30 А | |
| мощность на входе | 200 Вт | ||||
| минимальное рабочее напряжение | 0,15 В при 5 А | 0,9 В при 30 А | 0,15 В при 5 А | 0,9 В при 30 А | |
| Режим CV | диапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| разрешение | 1 мВ | 1 мВ | |||
| точность | ± (0.05%+0.025%FS) 50 д.м. / °C | ± (0.05%+0.025%FS) 50 д.м. / °C | |||
| Режим CС | диапазон | 0~5 А | 0~30 А | 0~5 А | 0~30 А |
| разрешение | 1 мА | 1 мА | |||
| точность *2 | ± (0.05%+0.05%FS) 100 д.м. / °C | ± (0.05%+0.05%FS) 100 д.м. / °C | |||
| Режим CR *1 | диапазон | 0,03 Ом ~ 10 Ом | |||
| разрешение | 1 мА / Vуст | ||||
| точность | 0.01%+0.0008 c [1] | ||||
| Режим CP *3 | диапазон | 200 Вт | |||
| разрешение | 10 мВт | ||||
| точность | 0.1%+0.1% FS | ||||
| Динамический режим | |||||
| Режим СС | |||||
| T1&T2 | 20 us~999 S/Res: 1 uS | 20 us~999 S/Res: 1 uS | |||
| Точность | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | |||
| Скорость нарастания тока *4 | 0.001~0.5 А/мкс | 0.001~2.5 А/мкс | 0.001~0.5 А/мкс | 0.001~2.5 А/мкс | |
| Минимальное время нарастания | ≈10 uS | ≈12 uS | ≈10 uS | ≈12 uS | |
| Диапазон измерения | |||||
| Напряжение обратной связи | диапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| разрешение | 0,1 мВ | 1 мВ | 1 мВ | ||
| точность | ± (0.025%+0.025% FS) 20 д.м. / °C | ± (0.05%+0.02% FS) 20 д.м. / °C | |||
| Ток обратной связи | диапазон | 0~5 А | 0~30 А | 0~5 А | 0~30 А |
| разрешение | 0,1 мА | 1 мА | |||
| точность | ± (0.05%+0.05% FS) 50 д.м. / °C | ± (0.05%+0.05% FS) 50 д.м. / °C | |||
| Мощность обратной связи | диапазон | 200 Вт | |||
| разрешение | 10 мВт | ||||
| точность | ± (0.1%+0.1% FS) | ||||
| Сопротивление обратной связи | диапазон | 0,03 Ом~10 кОм | |||
| разрешение | 0,001 Ом | ||||
| Диапазон защиты | |||||
| Защита от превышения уровня мощности | 210 Вт | ||||
| Защита от превышения уровня тока | 5,1 А | 31 А | 5,1 А | 31 А | |
| Защита от превышения напряжения | 41 В | 155 В | 41 В | 155 В | |
| Защита от превышения температуры | 85 °C | ||||
| Измерения параметров батарей | Напряжение на входе: 0,5~150 В Макс. измерения: Емкость=999 Ач Разрешение=0,1 мА; Временной диапазон=1~24 |
||||
| Входное сопротивление | >200 кОм | ||||
| Габариты | 256 × 115 × 410 мм (Ш × В × Г) | ||||
| Вес | 5,8 кг | ||||
[1] Диапазон сопротивления: (1/(1/R+(1/R)*0.01%+0.0008),1/(1/R-(1/R)*0.01%-0.0008)
*2 Скорость нарастания тока >0.2 А/мкс.
*3 Величина входного напряжения/тока не должна быть менее 10% от всей шкалы.
*4 Скорость нарастания тока: нарастание скорости в рамках 0%~90% от величины тока (0-макс. величина).
Загрузить руководство пользователя для SIGLENT SDL1020X-E (англ.).
Загрузить руководство по программированию для SIGLENT SDL1020X-E (англ.).
Загрузить дополнительные характеристики для SIGLENT SDL1020X-E (англ.).
| Мощность |
|
Нагрузка отключается при превышении мощности 210 Вт, тока 5,1 А на малом диапазоне или 31 А на большом, напряжения 41 В или 155 В в зависимости от диапазона и температуры 85 °C. Есть также защита от обратной полярности LRV. Такие пределы немного выше номинальных 200 Вт, 30 А и 150 В, поэтому нагрузка не срабатывает на рабочих значениях.
В режиме тестирования батарей SDL1020X-E разряжает аккумулятор при входном напряжении от 0,5 до 150 В и считает ёмкость до 999 Ач с разрешением 0,1 мА. В описании длительность задана как «1~24» без единиц, поэтому пределы времени стоит уточнить. Разряд можно вести постоянным током, мощностью или сопротивлением. Для драйверов светодиодов есть режим CR-LED.
В комплекте кабель питания, USB-кабель, гарантийный талон, комплект фиксаторов клемм, диск с программным обеспечением и руководство. Прибор весит 5,8 кг и имеет размеры 256 × 115 × 410 мм. Кабели и диск с ПО уже в комплекте, поэтому работать можно сразу. Для источников до 300 Вт с теми же 150 В и 30 А подойдёт <a href="{{p,894372}}">нагрузка электронная программируемая SIGLENT SDL1030X-E</a>.
