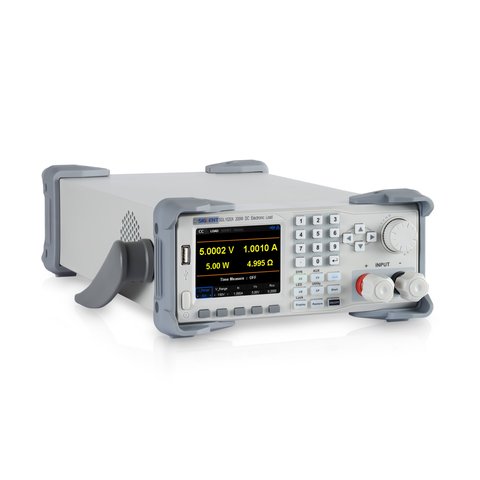

SIGLENT SDL1020X – это одноканальная программируемая электронная нагрузка мощностью 200 Вт. Оснащена качественным 3,5-дюймовый TFT-ЖК-дисплеем, удобным пользовательским интерфейсом и отличается превосходными техническими характеристиками.
| Интенсивность входящего потока (0~40 °C) |
напряжение на входе |
0~150 В | |
| ток на входе | 0~5 А | 0~30 А | |
| мощность на входе | 200 В | ||
| минимальное рабочее напряжение | 0,15 В при 5 А | 0,9 В при 30 А | |
| Режим CV | диапазон | 0~36 В | 0~150 В |
| разрешение | 1 мВ | ||
| точность | ± (0.05%+0.025%FS) 50 д.м. / °C | ||
| Режим CC | диапазон | 0~5 А | 0~30 А |
| разрешение | 1 мА | ||
| точность | ± (0.05%+0.05%FS) 100 д.м. / °C | ||
| Режим CR | диапазон | 0,03 Ом ~ 10 Ом | |
| разрешение | 1 мА / Vуст | ||
| точность | 0.01%+0.0008 c | ||
| Режим CP | диапазон | 200 Вт | |
| разрешение | 10 мВт | ||
| точность | 0.1%+0.1% FS | ||
| Диапазон измерения | |||
|---|---|---|---|
| Измерение напряжения | диапазон | 0~36 В | 0~150 В |
| разрешение | 0.1 мВ | 1 мВ | |
| точность | ± (0.025%+0.025% FS) 20 д.м. / °C | ||
| Измерение тока | диапазон | 0~5 А | 0~30 А |
| разрешение | 0,1 мА | ||
| точность | ± (0.05%+0.05% FS) 50 д.м. / °C | ||
| Измерение мощности | диапазон | 200 Вт | |
| разрешение | 10 мВт | ||
| точность | ± (0.1%+0.1% FS) | ||
| Измерение сопротивления | диапазон | 0,03 Ом ~10 КОм | |
| разрешение | 0,001 Ом | ||
| Защита от превышения уровня мощности | 210 Вт | ||
| Защита от превышения уровня тока | 5,1 А | 31 А | |
| Защита от превышения напряжения | 41 В | 155 В | |
| Защита от превышения температуры | 85 °C | ||
| Параметры работы батарей | входное напряжение: 0,5~150 В макс. емкость: 999 Ач разрешение: 0,1 мА; диапазон времени: 1 с ~ 24 ч |
||
| Входное сопротивление | >200 кОм | ||
| Габариты | 256 × 115 × 410 мм (Ш × В × Г) | ||
| Вес | 5,8 кг | ||
Загрузить руководство пользователя для SIGLENT SDL1020X (англ.).
Загрузить руководство по программированию для SIGLENT SDL1020X (англ.).
Загрузить дополнительные характеристики для SIGLENT SDL1020X (англ.).
| Мощность |
|
Номиналы у SDL1020X и версии X-E одинаковые: 150 В, 30 А и 200 Вт, а разница в точности обратного считывания. SDL1020X показывает напряжение и ток с разрешением 0,1 мВ и 0,1 мА, а <a href="{{p,893833}}">нагрузка электронная программируемая SIGLENT SDL1020X-E</a> с разрешением 1 мВ и 1 мА. Для проверки маломощных источников и измерения тока в режиме сна лучше подходит SDL1020X.
Чтобы нагрузка могла тянуть ток, на входе должно быть не менее 0,15 В при 5 А и 0,9 В при 30 А. Это важно для проверки отдельных аккумуляторных ячеек и низковольтных источников. Ток задаётся в диапазонах до 5 А и до 30 А, напряжение до 36 В и до 150 В. Режим CR работает от 0,03 до 10 Ом, а ток измеряется с разрешением 0,1 мА.
В динамическом режиме CC нагрузка переключается с частотой до 25 кГц, в режиме CP до 12,5 кГц, а в режиме CV до 0,5 Гц. Напряжение и ток прибор измеряет со скоростью до 500 кГц, а скорость нарастания тока регулируется от 0,001 до 2,5 А/мкс. Функция списка вмещает до 100 шагов, программная функция до 50 групп. В описании в строке мощности ошибочно стоит «200 В».
