Генератор сигналов SIGLENT SSG3021X-IQE

Код: 893848

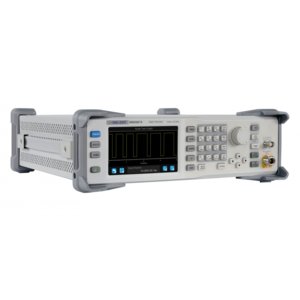

Генератор сигналов SIGLENT SSG3021X-IQE
Все о товаре
Описание
Характеристики
Снят с производства

Все о товаре

Протокол калибровки
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
10.37 кг Гарантия: 36 месяцев
Одноканальный генератор сигналов с диапазоном частот от 9 кГц до 2,1 ГГц (CW-режим) и от 10 МГц до 2,1 ГГц (IQ-режим). Функции модуляции: AM, FM и PM. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

Высокочастотный генератор сигналов, обеспечивающий стандартные аналоговые модуляции AM/FM/ØM с максимальной частотой 3 ГГц, а также свипирование по частоте и уровню
ID: 866833 110, 220

Описание

SIGLENT SSG3021X-IQE – это одноканальный генератор сигналов с диапазоном частот от 9 кГц до 2,1 ГГц в CW-режиме и от 10 МГц до 2,1 ГГц в IQ-режиме. Устройство генерирует разные типы сигналов: синусоидальные, квадратные, зубчатые, треугольные и DC.

Генератор оснащен большим цветным экраном и возможностью дистанционного управления. Встроенный интерфейс USB дает возможность подключать прибор к ПК или другому подобному устройству через имеющийся в комплекте USB-кабель.

Особенности

  • Встроенный высокоточный частотомер (200 МГц).
  • Разные типы модуляции, функция частоты развертки и последовательности импульсов.
  • Стандартные интерфейсы: USB-устройство, USB-хост, U-Disk и программное обеспечение.
  • Легкое подключение к цифровым осциллографам серии SDS.
  • Возможность дистанционного управления.

Технические характеристики

Модель SSG3021X SSG3032X SSG3021X-IQE SSG3032X-IQE
Интервал частот от 9 кГц до 2,1 ГГц
(CW-режим)
от 9 кГц до 3,2 ГГц
(CW-режим)
от 9 кГц до 2,1 ГГц
(CW-режим)
от 10 МГц до 2,1 ГГц
(IQ-режим)
от 9 кГц до 3,2 ГГц
(CW-режим)
от 10 МГц до 3,2 ГГц
(IQ-режим)
Частотное разрешение 0.01 Гц
Разрешение по амплитуде 0,01 дБ
Точность воспроизведения уровня 0,7 дБ (тип.)
Фазовый шум -110 дБн/Гц при 1 ГГц
Дисплей 5-дюймовый емкостный сенсорный экран, RGB (800 × 480)
Выходной сигнал от -110 дБм до +13 дБм
Типы модуляции AM, FM, PM
Импульсная модуляция ≥70 дБн
Интерфейсы USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet)
Габариты 338 × 113× 369 мм
Вес 4,84 кг

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SSG3021X-IQE (англ.).

Дополнительная информация

Загрузить дополнительную информацию для SIGLENT SSG3021X-IQE.

Комплектация

  • Генератор сигналов SIGLENT SSG3021X-IQE — 1 шт.
  • USB-кабель — 1 шт.
  • Шнур питания — 1 шт.
  • Инструкция — 1 шт.

Вопросы и ответы

Что выбрать для 3 ГГц: SSG3021X-IQE или SSG3032X-IQE?
SSG3021X-IQE работает в CW-режиме от 9 кГц до 2,1 ГГц, а IQ-режим имеет от 10 МГц до 2,1 ГГц. Если рабочая частота выше, нужен старший SSG3032X-IQE с границей 3,2 ГГц. Остальные параметры в таблице общие: уровень от -110 дБм до +13 дБм, точность воспроизведения уровня 0,7 дБ, фазовый шум -110 дБн/Гц при 1 ГГц. Так что выбор определяет только верхняя частота вашей системы.
Что означает фазовый шум -110 дБн/Гц у SSG3021X-IQE?
Это уровень шума вблизи несущей относительно ее мощности, в полосе 1 Гц, измеренный на частоте 1 ГГц. Чем меньше значение, тем чище спектр возле основной частоты и тем лучше генератор подходит для проверки селективности приемников и фазовой модуляции. Для сравнения, SIGLENT SSG5040X имеет -120 дБн/Гц на 1 ГГц при отстройке 20 кГц, то есть на десять децибел тише.
Какую глубину имеет импульсная модуляция SSG3021X-IQE?
Для импульсной модуляции указано соотношение ≥70 дБн, то есть в паузе между импульсами несущая подавляется минимум на 70 дБ относительно уровня в импульсе. Этого достаточно для имитации радарных или пакетных сигналов. Среди аналоговых модуляций есть AM, FM и PM, а также функции развертки частоты и последовательности импульсов. Встроенный частотомер работает до 200 МГц.

Характеристики

Количество каналов
  • одноканальный
Максимальная частота сигнала
  • 2,1 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Что выбрать для 3 ГГц: SSG3021X-IQE или SSG3032X-IQE?

SSG3021X-IQE работает в CW-режиме от 9 кГц до 2,1 ГГц, а IQ-режим имеет от 10 МГц до 2,1 ГГц. Если рабочая частота выше, нужен старший <a href="{{p,893850}}">SSG3032X-IQE</a> с границей 3,2 ГГц. Остальные параметры в таблице общие: уровень от -110 дБм до +13 дБм, точность воспроизведения уровня 0,7 дБ, фазовый шум -110 дБн/Гц при 1 ГГц. Так что выбор определяет только верхняя частота вашей системы.

Что означает фазовый шум -110 дБн/Гц у SSG3021X-IQE?

Это уровень шума вблизи несущей относительно ее мощности, в полосе 1 Гц, измеренный на частоте 1 ГГц. Чем меньше значение, тем чище спектр возле основной частоты и тем лучше генератор подходит для проверки селективности приемников и фазовой модуляции. Для сравнения, <a href="{{p,894911}}">SIGLENT SSG5040X</a> имеет -120 дБн/Гц на 1 ГГц при отстройке 20 кГц, то есть на десять децибел тише.

Какую глубину имеет импульсная модуляция SSG3021X-IQE?

Для импульсной модуляции указано соотношение ≥70 дБн, то есть в паузе между импульсами несущая подавляется минимум на 70 дБ относительно уровня в импульсе. Этого достаточно для имитации радарных или пакетных сигналов. Среди аналоговых модуляций есть AM, FM и PM, а также функции развертки частоты и последовательности импульсов. Встроенный частотомер работает до 200 МГц.
