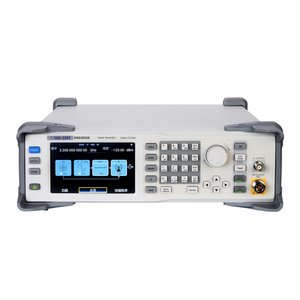

Генератор сигналов SIGLENT SSG3032X-IQE

Код: 893850
Генератор сигналов SIGLENT SSG3032X-IQE
Все о товаре
Описание
Характеристики
Снят с производства

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
10.37 кг Гарантия: 36 месяцев
Одноканальный генератор сигналов с диапазоном частот от 9 кГц до 3,2 ГГц (CW-режим) и от 10 МГц до 3,2 ГГц (IQ-режим). Функции модуляции: AM, FM и PM. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

Высокочастотный генератор сигналов, обеспечивающий стандартные аналоговые модуляции AM/FM/ØM с максимальной частотой 3 ГГц, а также свипирование по частоте и уровню
ID: 866833 110, 220

Описание

SIGLENT SSG3032X-IQE – это одноканальный генератор сигналов с диапазоном частот от 9 кГц до 3,2 ГГц (CW-режим) и от 10 МГц до 3,2 ГГц (IQ-режим). Устройство генерирует разные типы сигналов: синусоидальные, квадратные, зубчатые, треугольные и DC.

Генератор оснащен большим цветным экраном и возможностью дистанционного управления. Встроенный интерфейс USB дает возможность подключать прибор к ПК или другому подобному устройству через имеющийся в комплекте USB-кабель.

Особенности

  • Встроенный высокоточный частотомер (200 МГц).
  • Разные типы модуляции, функция частоты развертки и последовательности импульсов.
  • Стандартные интерфейсы: USB-устройство, USB-хост, U-Disk и программное обеспечение.
  • Легкое подключение к цифровым осциллографам серии SDS.
  • Возможность дистанционного управления.

Технические характеристики

Модель SSG3021X SSG3032X SSG3021X-IQE SSG3032X-IQE
Интервал частот от 9 кГц до 2,1 ГГц
(CW-режим)
от 9 кГц до 3,2 ГГц
(CW-режим)
от 9 кГц до 2,1 ГГц
(CW-режим)
от 10 МГц до 2,1 ГГц
(IQ-режим)
от 9 кГц до 3,2 ГГц
(CW-режим)
от 10 МГц до 3,2 ГГц
(IQ-режим)
Частотное разрешение 0.01 Гц
Разрешение по амплитуде 0,01 дБ
Точность воспроизведения уровня 0,7 дБ (тип.)
Фазовый шум -110 дБн/Гц при 1 ГГц
Дисплей 5-дюймовый емкостный сенсорный экран, RGB (800 × 480)
Выходной сигнал от -110 дБм до +13 дБм
Типы модуляции AM, FM, PM
Импульсная модуляция ≥70 дБн
Интерфейсы USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet)
Габариты 338 × 113× 369 мм
Вес 4,84 кг

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SSG3032X-IQE (англ.).

Дополнительная информация

Загрузить дополнительную информацию для SIGLENT SSG3032X-IQE.

Комплектация

  • Генератор сигналов SIGLENT SSG3032X-IQE — 1 шт.
  • USB-кабель — 1 шт.
  • Шнур питания — 1 шт.
  • Инструкция — 1 шт.

Вопросы и ответы

Почему IQ-режим SSG3032X-IQE начинается только с 10 МГц?
В CW-режиме, то есть для немодулированной несущей, генератор работает от 9 кГц до 3,2 ГГц, а IQ-режим доступен от 10 МГц до 3,2 ГГц. Значит, векторную модуляцию на низких частотах, ниже 10 МГц, прибор не формирует: там остаются CW и аналоговые модуляции AM, FM и PM. Для радиотрактов, где IQ-сигнал обычно нужен на сотнях мегагерц и выше, эта граница не мешает.
Насколько точно SSG3032X-IQE выставляет уровень сигнала?
Выходной уровень задается от -110 дБм до +13 дБм с разрешением 0,01 дБ, а типичная точность воспроизведения уровня составляет 0,7 дБ. Нижняя граница -110 дБм позволяет проверять чувствительность приемников, верхняя +13 дБм достаточна для возбуждения смесителей и усилителей. Для разрешения по частоте указано 0.01 Гц. Фазовый шум -110 дБн/Гц при 1 ГГц.
За что в SSG3032X-IQE появляется индекс IQE?
Диапазон тот же, до 3,2 ГГц, и общая таблица характеристик, но у версии IQE есть IQ-режим от 10 МГц, то есть генерация векторно модулированных сигналов. SSG3032X без индекса ограничивается CW-сигналом с аналоговыми модуляциями и импульсной модуляцией. Управление у обоих одинаковое: USB Host, USB Device (USB TMC) и LAN с VXI-11, Socket и Telnet, а 5-дюймовый сенсорный экран имеет разрешение 800 × 480.

Характеристики

Количество каналов
  • одноканальный
Максимальная частота сигнала
  • 3,2 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Почему IQ-режим SSG3032X-IQE начинается только с 10 МГц?

В CW-режиме, то есть для немодулированной несущей, генератор работает от 9 кГц до 3,2 ГГц, а IQ-режим доступен от 10 МГц до 3,2 ГГц. Значит, векторную модуляцию на низких частотах, ниже 10 МГц, прибор не формирует: там остаются CW и аналоговые модуляции AM, FM и PM. Для радиотрактов, где IQ-сигнал обычно нужен на сотнях мегагерц и выше, эта граница не мешает.

Насколько точно SSG3032X-IQE выставляет уровень сигнала?

Выходной уровень задается от -110 дБм до +13 дБм с разрешением 0,01 дБ, а типичная точность воспроизведения уровня составляет 0,7 дБ. Нижняя граница -110 дБм позволяет проверять чувствительность приемников, верхняя +13 дБм достаточна для возбуждения смесителей и усилителей. Для разрешения по частоте указано 0.01 Гц. Фазовый шум -110 дБн/Гц при 1 ГГц.

За что в SSG3032X-IQE появляется индекс IQE?

Диапазон тот же, до 3,2 ГГц, и общая таблица характеристик, но у версии IQE есть IQ-режим от 10 МГц, то есть генерация векторно модулированных сигналов. <a href="{{p,893849}}">SSG3032X</a> без индекса ограничивается CW-сигналом с аналоговыми модуляциями и импульсной модуляцией. Управление у обоих одинаковое: USB Host, USB Device (USB TMC) и LAN с VXI-11, Socket и Telnet, а 5-дюймовый сенсорный экран имеет разрешение 800 × 480.
